我們看到的教程中剛開始都會介紹坐標怎么輸入，什么相對坐標、絕對坐標、極坐標等，而且在命令行或圖形窗口輸入效果還不一樣，初學者經常會糊涂，下面就針對輸入坐標的幾個常見問題講解一下，希望對大家有幫助。

CAD中什么是絕對坐標，什么是相對坐標？CAD都有哪些坐標輸入方式？

為什么輸入坐標帶@和不帶@效果一樣？

有網友按照教程繪圖時發現這樣一個問題，教程里講輸入相對坐標時前面要加@符號，但很多人發現輸入坐標時加@和不加@都是一樣的，這是怎么回事呢？

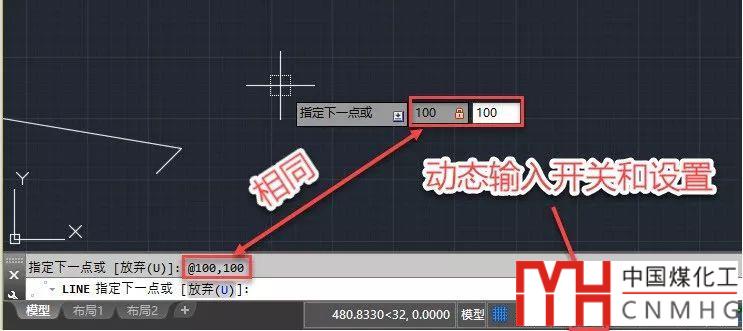

首先要知道光標停留在不同位置輸入坐標的效果是不同的，如果光標在命令行，輸入默認是絕對坐標，輸入相對坐標的時候需要加@號；而如果光標在圖形窗口中默認會用動態輸入（DYN）方式輸入，默認是相對坐標，輸入相對坐標不需要加@號。

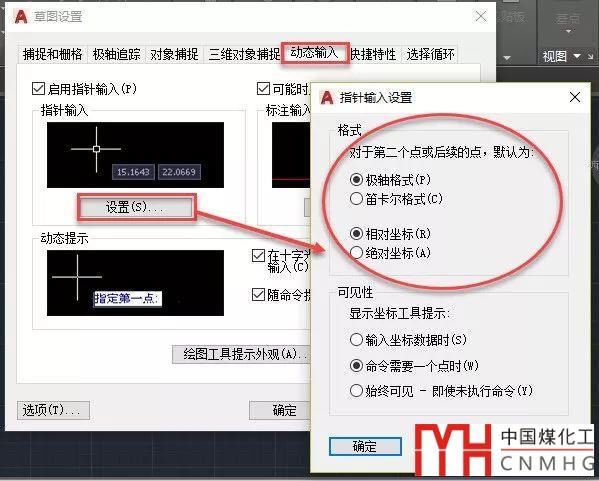

動態輸入默認使用相對坐標，而且是極坐標（距離+角度），這些都可以右鍵單擊動態輸入按鈕后在動態輸入對話框中設置，如下圖所示。

注意上面對話框中的文字：對于第二點或后續的點，默認為，當輸入第一點時，因為沒有相對坐標的概念，所以在動態輸入的時候輸入的坐標跟命令行是一樣的。

而且動態輸入時也可以通過輸入#號切換成絕對坐標。

動態輸入默認是打開的，大家在輸入坐標的時候很少專門將光標移動到命令行處輸入坐標，因此應該更清楚動態輸入的技巧。

因為默認是極坐標，當拖動光標的時候，動態輸入就會顯示光標距離上一點的距離和角度，當要輸入XY坐標時，仍按X,Y的方式輸入，輸入,號后，就可以輸入Y坐標。當要輸入相對長度和角度時，輸入距離后，可以按常規輸入<切換為角度，也可以按TAB鍵切換到角度輸入框。

問題又來了！

有網友問：我想在動態輸入中直接輸入XY坐標，將坐標設置成了“笛卡爾坐標”，為什么提示的時候還是長度+角度的極坐標？

因為動態輸入包括兩種輸入方式：指針輸入和標注輸入，當標注輸入打開時，仍然會采用長度加角度的輸入方式，而標注輸入無法設置成笛卡爾坐標，如下圖所示。

如果將“可能時啟用標注輸入”復選框取消，就可以在動態輸入時輸入XY坐標了，如下圖所示。

如果能利用輔助工具確定方向，直接輸入長度即可！

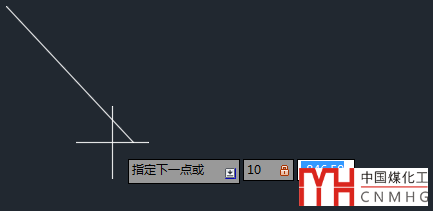

在實際繪圖的過程中很少輸入完整的坐標，因為圖紙中水平、豎直的線比較多，即使傾斜，也通常是15、30、45、60類似比較規整的角度，繪制這類圖形，只需借助正交F8、極軸、對象捕捉等方式，先用十字光標先確定角度，然后直接輸入長度后回車即可，可以省略角度輸入的步驟。

什么是CAD的極軸追蹤？CAD極軸如何使用？

CAD的對象捕捉選項如何設置？CAD對象捕捉有哪些選項？

我們可以先輸入角度后輸入長度！

如果只知道線的角度，長度不確定，需要利用其它圖形修剪，在繪制直線的時候，可以先輸入：<角度，回車，然后再拖動光標來確定線要畫多長。

在CAD中畫線是否可以先確定角度然后再設置長度？

為什么輸入坐標時提示：需要點或選項關鍵字？

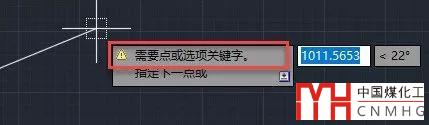

初學者還經常會遇到這樣的情況，輸入坐標值后回車，圖形沒有出來，命令行或動態輸入提示“需要點或選項關鍵字”，如下圖所示。

遇到這種情況時總會以為是自己輸入錯誤，反復輸入幾次總是如此。其實不是輸入錯了，是輸入法錯了，當前使用的是中文輸入法，而且選用了全角的標點符號或數字，通常是標點符號的問題，例如輸入坐標要用到的逗點，如果變成了中文的逗點，例如100，100，由于CAD不識別中文的逗號，就會出現上面的提示。如果英文字母和數字也被設置為全角，輸入命令和數字也會不識別。

怎么批量輸入坐標？

如果坐標很多，一個個輸入太麻煩了，我們可以將坐標復制到EXCEL表中，按照要輸入的坐標格式寫好，一行一個，在CAD中執行直線、多段線、復制命令的時候，在提示指定點或目標點的時候就可以從EXCEL表中將坐標全部選中后復制(CTRL+C)粘貼（CTRL+V）到CAD的命令行，完成點的批量輸入，具體操作可以看一下信息之前發的相關文章。

如何利用EXCEL輸入坐標在CAD中畫線或繪制圖形

以上是初學者在輸入坐標時容易遇到的幾個小問題，不知道你遇到過沒有，另外還有一些輸入坐標的技巧，這里簡單地講一下，希望對大家用幫助，如果想深入了解相關工具和操作，請查看信息中的相關文章。
