今天有網友在信息上問如何對齊兩個視口中的視圖，我不太清楚他圖形的具體情況，因此只是告訴他MVSETUP命令可以對齊，但他好像還是沒有操作成功，說選不到基點，后來又跟他解釋了一下，不知道問題解決沒有。下面簡單講一下用MVSETUP命令對齊視圖的操作，希望對大家有用。

CAD布局中怎么創建視口？

CAD視口的顯示控制

如何調整CAD視口顯示的視圖

CAD中如何用視口分割復雜圖形

CAD中如何旋轉視圖而不改變坐標系？

MVSETUP通過在視口中選擇點來對齊和旋轉布局視口中的視圖。在布局空間輸入MVSETUP命令，回車，會彈出下列選項：

輸入選項 [對齊(A)/創建(C)/縮放視口(S)/選項(O)/標題欄(T)/放棄(U)]:

輸入A回車就可以彈出對齊的幾個選項，分別是：

輸入選項 [角度(A)/水平(H)/垂直對齊(V)/旋轉視圖(R)/放棄(U)]:

有四個選項，到底什么情況下應該用那個選項呢？

雖然角度選項排在第一位，但個人感覺用得比較少，通常我們會使用水平、垂直對齊和旋轉視圖。

水平對齊

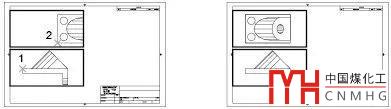

當要對齊橫向排列的兩個視口中的視圖時，可以在兩個視口中分別選擇兩個點來進行對齊，如下圖所示。

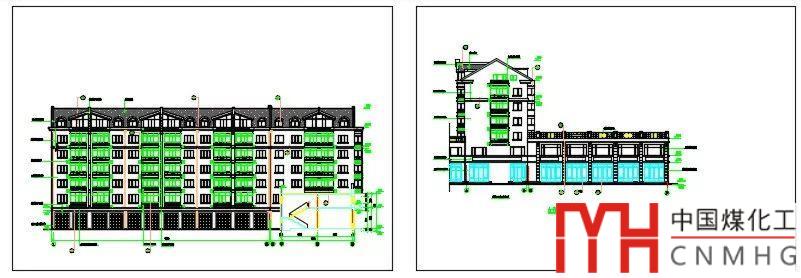

看起來很簡單，但操作還是有一些技巧的。我們還是結合實際的例圖來介紹一下操作步驟，例圖如下圖所示。

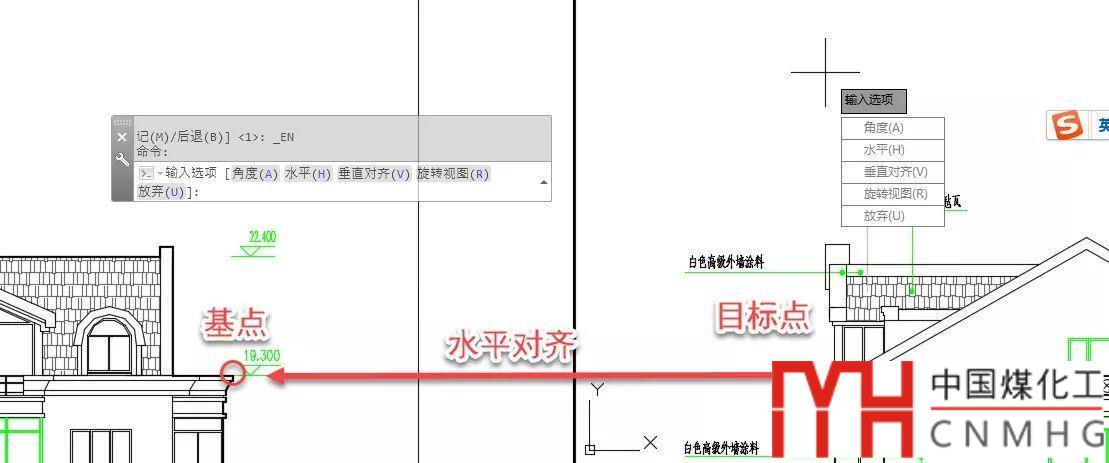

要將右側的視口中的視圖與左側的視口對齊，我們首先要在兩個視圖中找到合適的用來對齊的點，然后在圖紙空間將視圖放大以便操作。

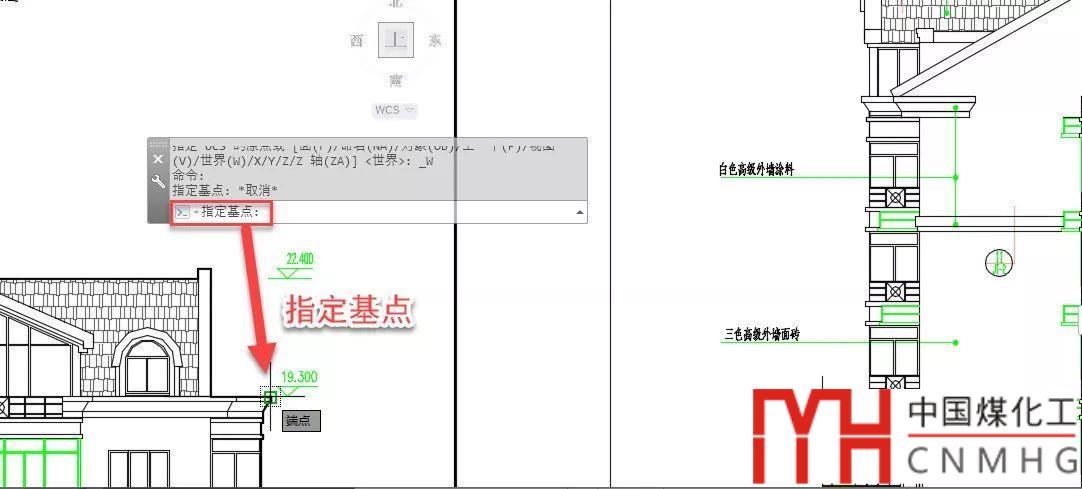

然后再雙擊進入左側視口，輸入MVSETUP，回車，輸入A，回車，輸入H，回車，命令行會提示讓選擇對齊的基點，如下圖所示。

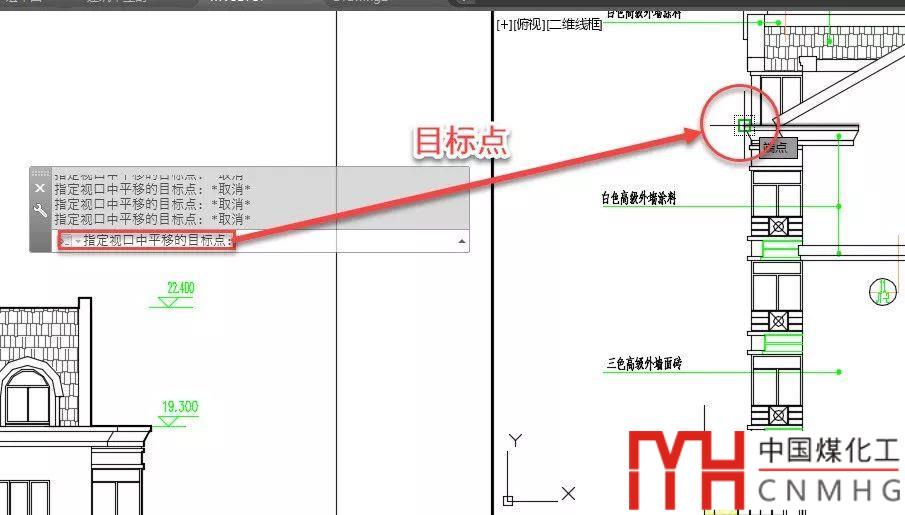

然后單擊進入右側視口，選擇事前確定好的目標點，如下圖所示。

確定目標點后，右側的視圖向下平移按照設置的點與左側視圖對齊了，如下圖所示。

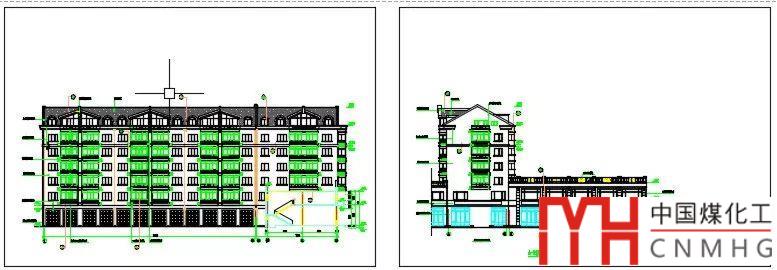

最終效果如下圖所示。

垂直對齊

當視口上下排列的時候，如果需要在X軸方向上對齊視口的視圖，可以用垂直對齊，如下圖所示。

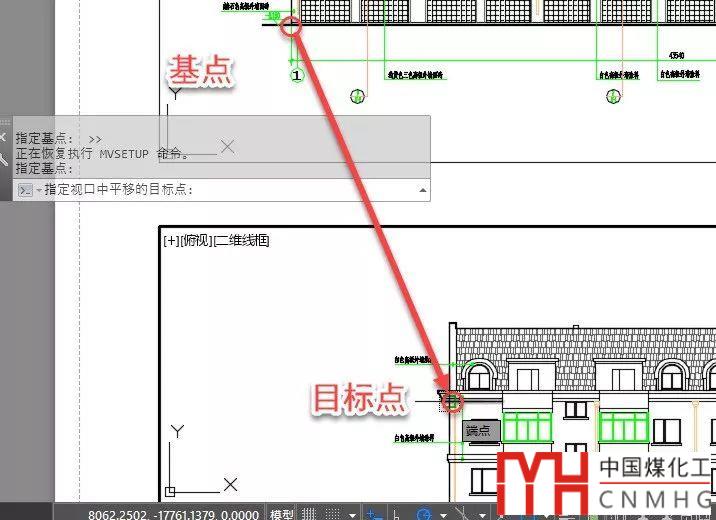

要想正確對齊，首先必須選擇合適的對齊點，如下圖所示。

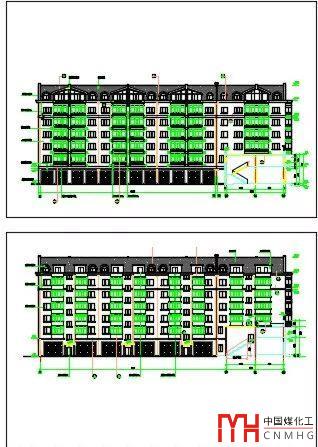

對齊效果如下圖所示。

旋轉視圖

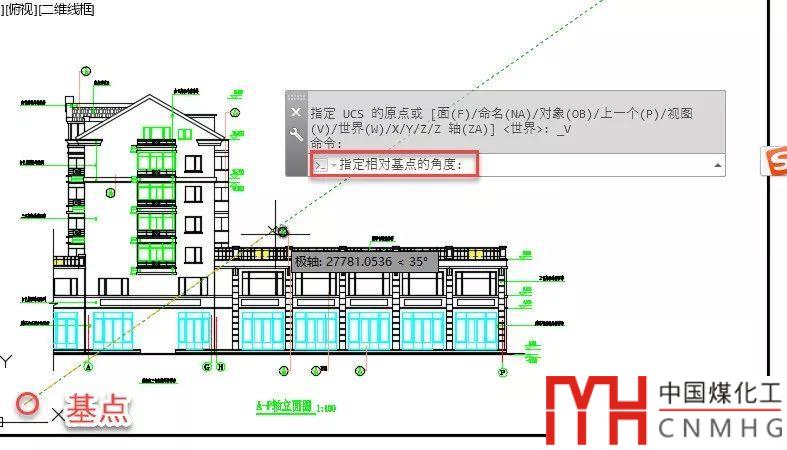

旋轉視圖的操作比較簡單，只用考慮當前視口，操作跟普通旋轉類似，只需選擇一個基點，然后輸入或拾取一個角度就可以了，如下圖所示。

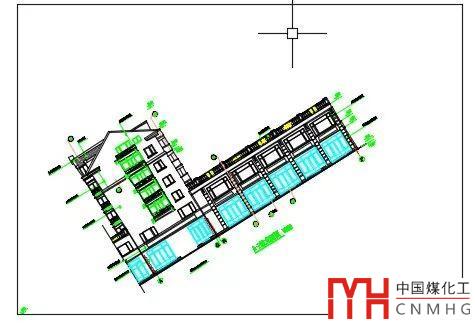

旋轉后的效果如下圖所示。

角度對齊

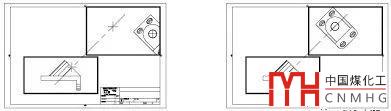

角度對齊的操作最復雜，CAD幫助提供的樣例如下圖所示。

要進行角度對齊，要設置基點和目標點，還要再輸入距離和角度。由于我沒有找到合適的例圖，并沒有操作出理想的效果。

這個命令我之前也沒有怎么用過，只是有個印象，今天研究一下，確實不如想象起來那么容易。我認為水平對齊、垂直對齊和旋轉視圖可能用得多點，也不知道我講清楚沒有。至于角度對齊，如果哪位用過并且有合適的例圖，不讓發給我看一下。
