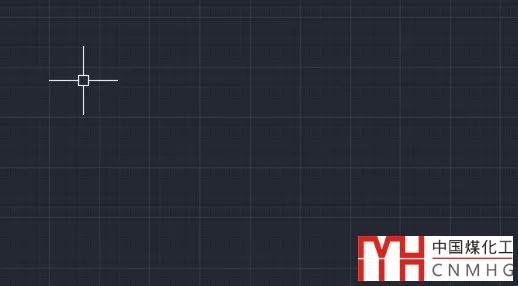

在CAD中新建一個文件，就會顯示一個網狀的柵格，低版本默認顯示是點，高版本顯示的是網格線，這就是柵格。

在早期的CAD版本中柵格很重要，他就像一張坐標紙，可以利用捕捉柵格點來繪圖，但到CAD高版本，隨著定位輔助工具和功能不斷增加，柵格用的人越來越少，更多人習慣在繪圖時關掉柵格。但柵格在繪制軸測圖是還是非常重要的，而且還有一些關于柵格的問題和技巧大家有必要了解一下。

一、無論柵格顯示與否，柵格捕捉都會起作用

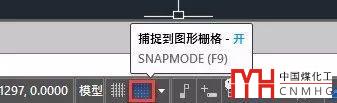

有不少人問過類似問題，為什么畫圖的時候光標移動時一頓一頓的，不能連續移動。這些人已經將柵格關閉（F7）了，沒有想到這種問題會與柵格有關。柵格就算不顯示，柵格的捕捉仍然是起作用的，如果遇到上述情況，可以看看狀態欄柵格旁邊的捕捉是否打開，如下圖所示。

如果是柵格捕捉打開了，單擊捕捉按鈕或按F9將捕捉關閉，看看是否恢復正常。

二、等軸側捕捉

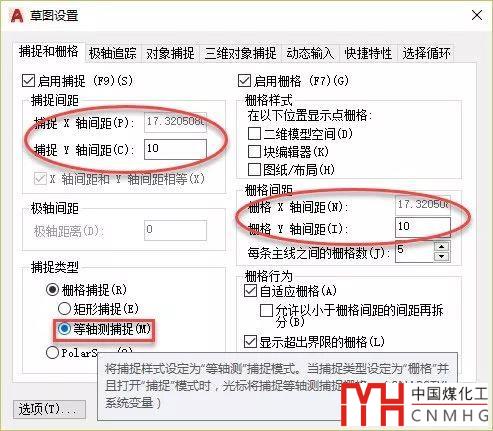

如果我們要在平面上直接繪制軸測圖，就必須利用柵格。在柵格按鈕上右鍵，可以打開捕捉和柵格設置，將捕捉模式修改成等軸測捕捉，即可利用柵格來繪制軸測圖，如下圖所示。

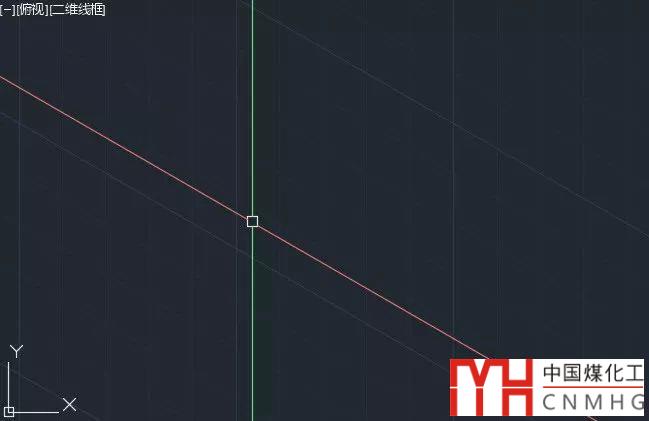

設置成等軸測捕捉后，柵格和十字光標都變成了傾斜的狀態，但坐標系方向并沒有變。

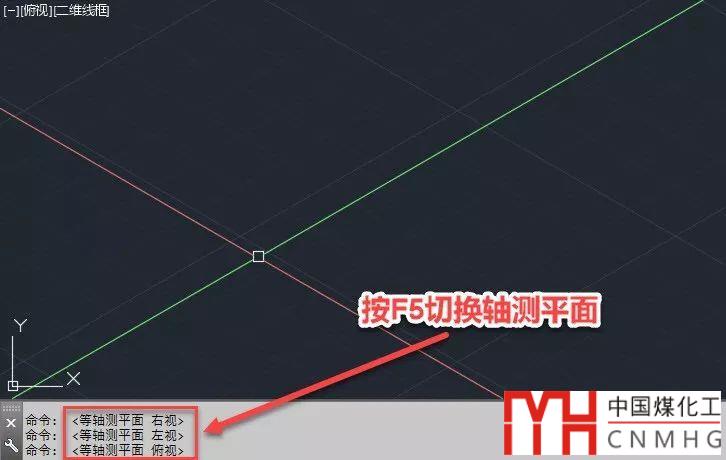

在這種狀態下，我們可以按F5鍵切換柵格的方向，來繪制軸測的圖的左視、右視、俯視幾個的不同平面，如下圖所示。

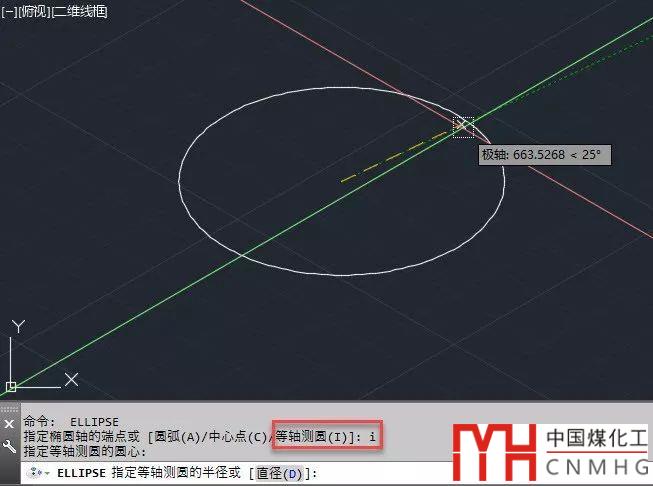

在切換到軸測捕捉的時候，我們可以利用橢圓來繪制不同平面的圓，而且橢圓會多一個選項：等軸測圓（I）,如下圖所示。

關于等軸測圖的繪制這里就不詳細介紹了，如果感興趣，可以看下面的文章：

CAD中怎么畫三維模型的等軸測圖

三、極軸捕捉

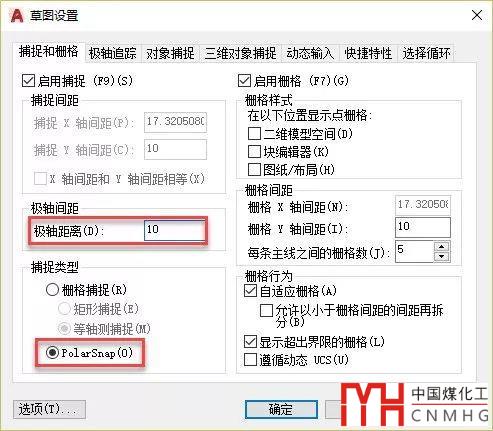

當打開極軸的時候，光標在設定的極軸角倍數附近時，會顯示一條虛線，可以幫助我們確定角度。不僅可以利用極軸確定角度，還可以利用極軸捕捉確定長度，因為要打開柵格捕捉才能起作用，極軸捕捉被放到了捕捉和柵格設置里，如下圖所示。

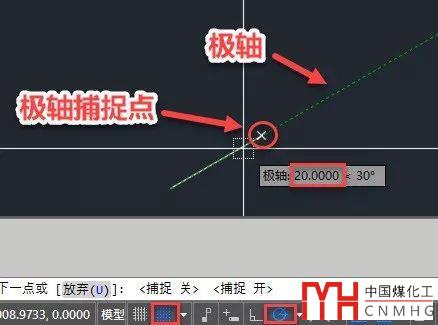

設置好極軸捕捉后，我們就可以沿極軸方向捕捉設置極軸距離的倍數，如下圖所示。

這種操作估計用得人也不多，因為用極軸確認角度后，直接輸入長度值其實也很方便。

柵格和捕捉還有很多參數和設置，比如間距、樣式顯示為點或線、是否只顯示在圖紙界限內，這里就不再一一介紹了，如果你需要使用，可以直接調整參數試試。
