拉伸就是給繪制的輪廓線添加一個高度，從而生成一個有厚度的三維實體或曲面，此外還可以沿一條路徑線拉伸，完成更復雜的模型。

之前在訂閱號里發了幾個3D練習，拉伸EXTRUDE使用頻率非常高，很多模型只需要繪制輪廓線，拉伸、布爾運算就完成了。拉伸也是這些三維建模命令中最簡單的，就先給大家介紹一下拉伸命令。

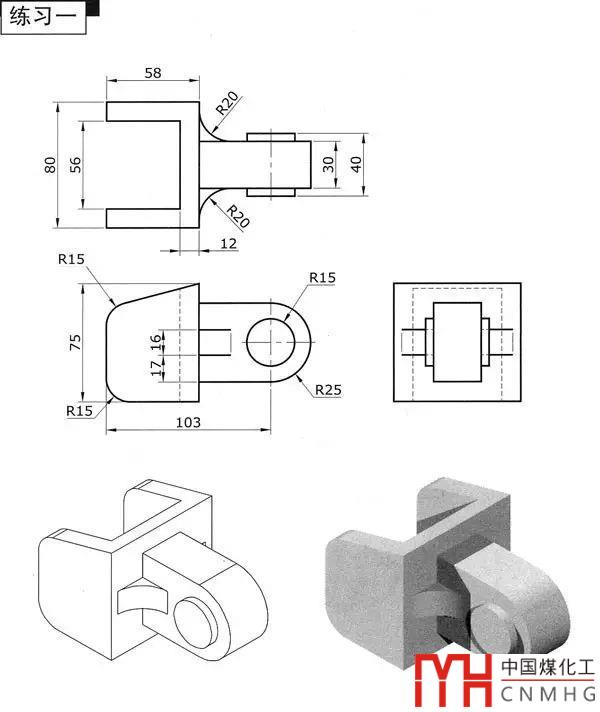

3D練習圖（一）

拉伸對截面的要求不高，可以拉伸的對象和子對象包括：

• 直線

• 圓弧

• 橢圓弧

• 二維多段線

• 二維樣條曲線

• 圓

• 橢圓

• 三維面

• 二維實體

• 寬線 （TRACE）

• 面域

• 平曲面、邊

• 實體上的平面、邊

基本上只要是平面的對象，包括二維的線、面域、平曲面和三維實體上的面都可以拉伸。

如果截面對象是閉合的，則拉伸的結果就是三維實體SOLID；如果截面對象不閉合，則拉伸的結果是一個三維曲面SURFACE。

如果你的截面無法拉伸，那就需要檢查一下你的截面是否屬于下面的情況：

• 具有相交或自交線段的多段線

• 包含在塊內的對象

如果選定多段線具有寬度，將忽略寬度并從多段線路徑的中心拉伸多段線。如果選定對象具有厚度，將忽略厚度。

如果截面線是由直線和（圓?。┙M成的封閉圖形，要將它們一起拉伸并且生成三維實體的話，需要用多段線編輯PEDIT命令將他們合并成封閉的多段線，或者利用REGION命令將它們轉成面域。

拉伸對象時，可以直接輸入高度，也可指定路徑、傾斜角、方向，高版本還提供了表達式的選項。

一般狀態下，我們只需要輸入一個高度就可以完成模型的創建，如果有特殊需要，才需要利用下面的選項。

路徑

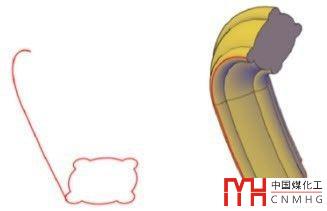

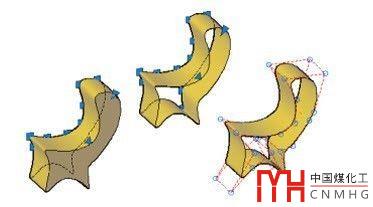

使用“路徑”選項，可以指定一條線或邊作為拉伸的路徑，建議將路徑先放到拉伸界面對象的邊界上或邊界內。拉伸實體從截面所在的平面開始，到路徑端點結束，端面與路徑線的端點處垂直。

可以作為路徑線的對象包括：

• 直線

• 圓

• 圓弧

• 橢圓

• 橢圓弧

• 二維多段線

• 三維多段線

• 二維樣條曲線

• 二維樣條曲線

• 實體的邊

• 曲面的邊

• 螺旋

注意:按住 Ctrl 鍵的同時選擇面和邊子對象來選擇面和邊子對象。

路徑不能與對象處于同一平面，也不能具有高曲率的部分。

如果路徑包含不相切的線段，那么程序?qū)⒀孛總€線段拉伸對象，然后沿線段形成的角平分面斜接接頭。如果路徑是封閉的，對象應位于斜接面上。這允許實體的起點截面和端點截面相互匹配。如果對象不在斜接面上，將旋轉對象直到其位于斜接面上。

沿路徑拉伸與掃掠SWEEP類似，但也有不同的地方。 當沿路徑拉伸截面時，如果路徑與界面不相交，則將被移到界面邊界上。 然后，沿路徑掃掠該輪廓。

CAD的幫助中建議這類圖形最好用掃掠，因為掃掠命令可以更好的控制，并能獲得更佳的結果。

傾斜角

對于側面成一定角度的零件來說，可以設置一定的傾斜角，例如鑄造車間用來制造金屬產品的鑄模等。角度不僅可以用在簡單設置高度的拉伸模型，也可以用在使用路徑線的拉伸模型。

正角度表示從基準對象逐漸變細地拉伸，而負角度則表示從基準對象逐漸變粗地拉伸。默認角度 0 表示在與二維對象所在平面垂直的方向上進行拉伸。所有選定的對象和環都將傾斜到相同的角度。

不要將傾斜角度設置得過大，角度過大，界面可能還沒有到指定的高度就已經縮小成一個點了。

·傾斜角。指定 -90 到 +90 度之間的傾斜角。

·指定兩個點。指定基于兩個指定點的傾斜角。傾斜角是這兩個指定點之間的距離。

可以水平拖動光標以指定和預覽傾斜角。也可以拖動光標以調整和預覽拉伸高度。動態輸入原點在拉伸形狀上應位于該點在該形狀的投影處。

方向

使用“方向”選項，可以通過指定兩個點來指定拉伸的長度和方向。（方向不能與拉伸創建的掃掠曲線所在的平面平行。）

表達式

通過輸入一個數學表達式來限制拉伸的高度。從CAD幫助中都只看到這么多信息，暫時不知道怎么用
