Origin軟件內置了極坐標圖的模板，可以直接繪制【后臺回復極坐標或者點擊打開查看詳情Origin(Pro)：極坐標圖（Polar)】。但內置的極坐標圖模板只能繪制有一個半徑坐標的極坐標圖（類似直角坐標系下的單Y軸圖），不能直接繪制含有兩個半徑坐標的極坐標圖（類似直角坐標系下的雙Y圖）。

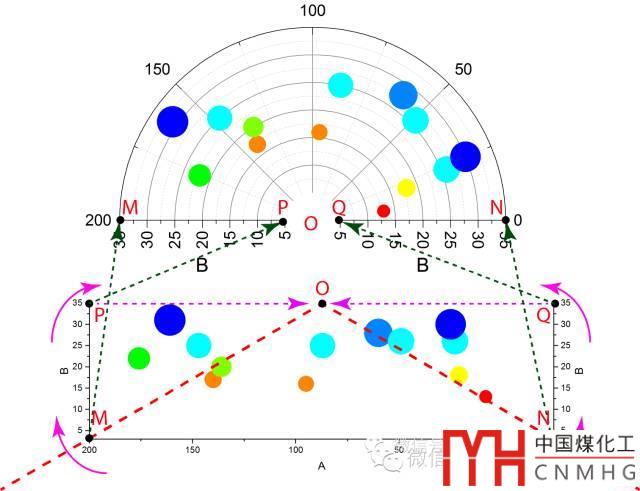

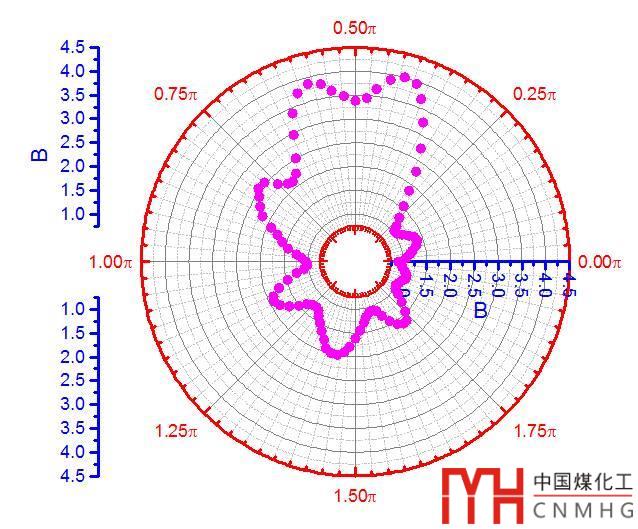

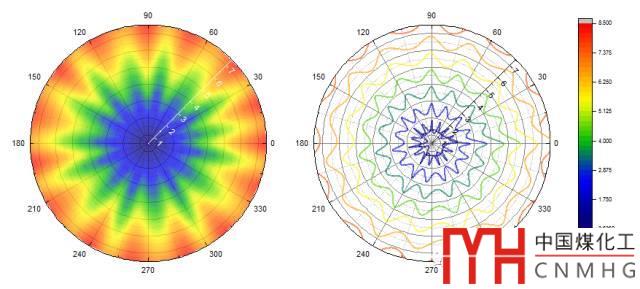

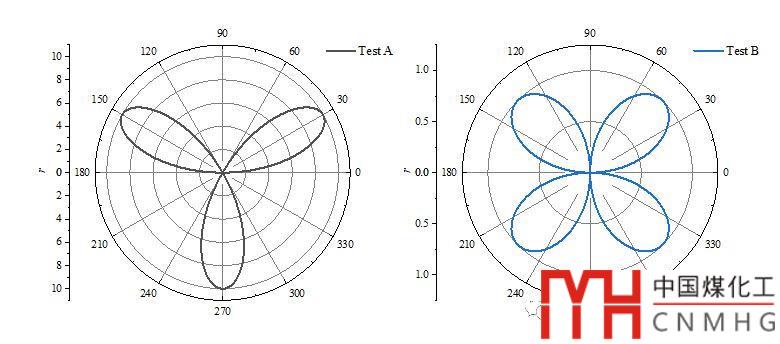

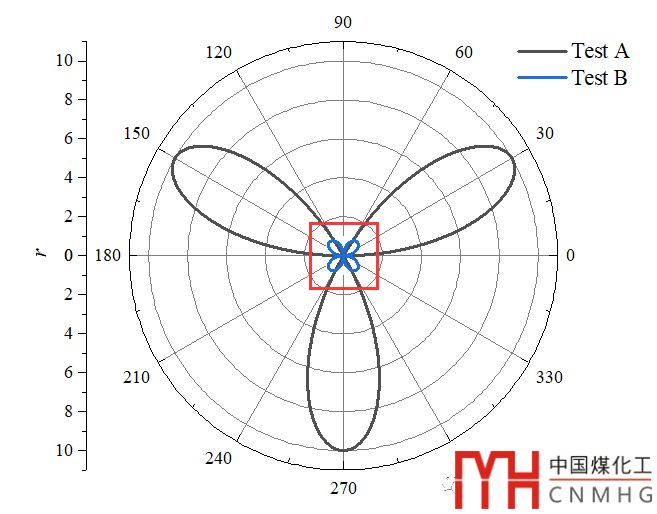

如下圖所示，Test A和Test B的數據相差較大，放在一個極坐標圖中不能清楚的表面Test B的變化趨勢及范圍，更重要的是，這個圖不好看。

如何解決呢？可以繪制在兩個極坐標圖中，這樣太占空間。

答案是使用本教程講述的疊加兩個半徑坐標的極坐標圖！

1. 所用數據（點擊文后的閱讀原文下載示例文件）

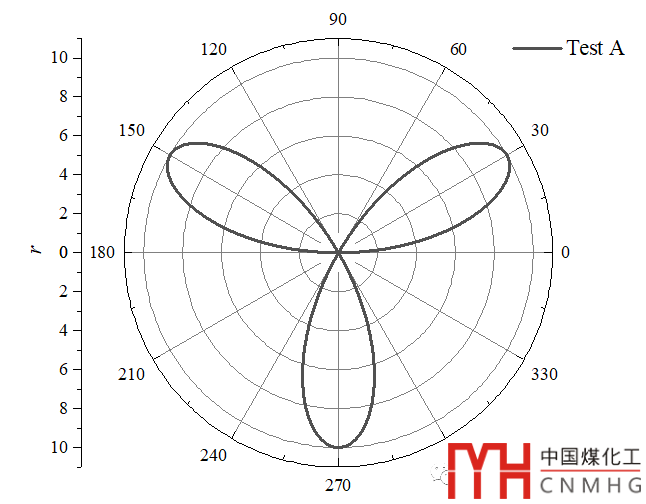

2. 選中Test A數據繪制極坐標圖，設置角度坐標和半徑坐標的格式，改變曲線的顏色和粗細。【詳細的教程可后臺回復極坐標或者點擊打開查看詳情Origin(Pro)：極坐標圖（Polar)】

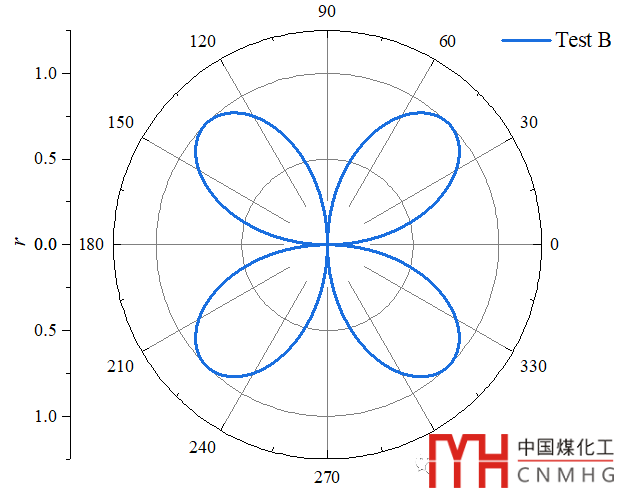

3. 同樣的方法繪制Test B數據所在列的極坐標圖。





4. 【關鍵步驟?。?！】使用merge功能，合并上面繪制的兩個極坐標圖。【后臺回復merge，查看詳細教程】

   1. 選擇要合并的兩個極坐標圖

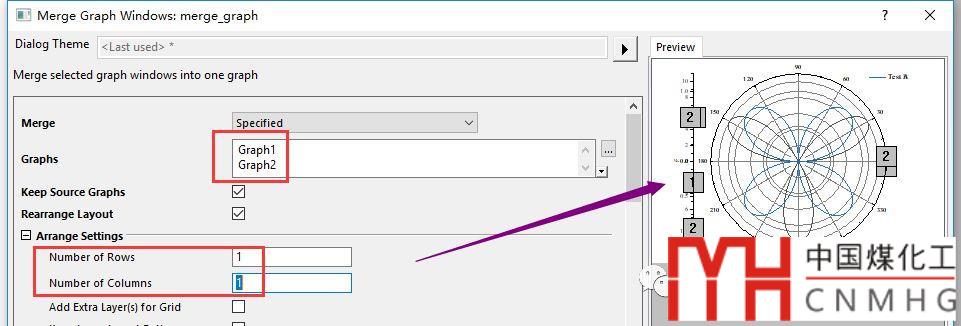

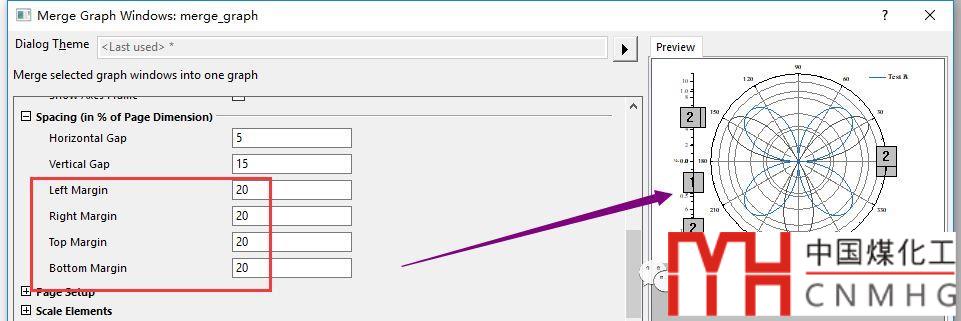

   2. 設置merge的參數：1行1列；合適的邊界（margins）等，效果可以預覽。







   3. 完成合并。

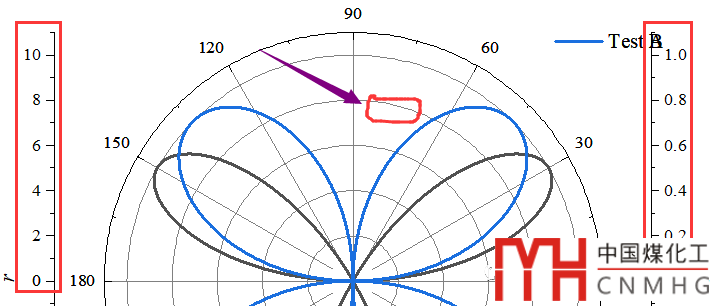

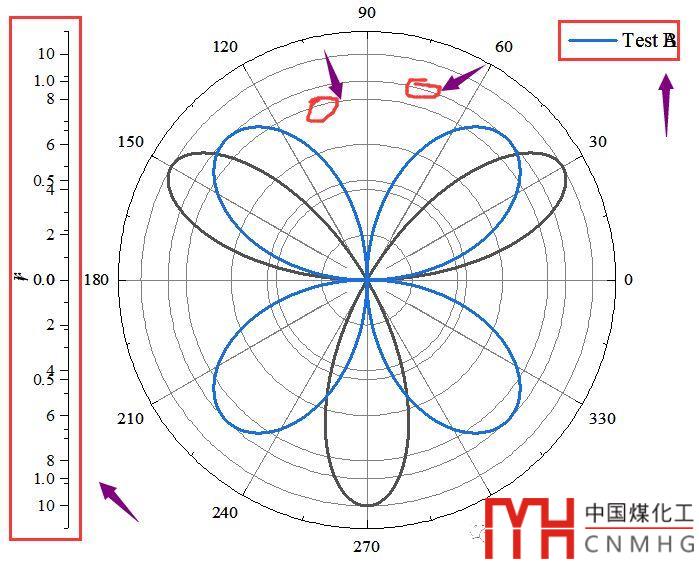

5. 格式設置：上圖中許多部分是重疊的，且半徑坐標方向上的Grids沒有重合（上圖圈出的部分），具體指代不明確，需要進一步設置，試圖更好看。【后臺回復格式，查看更多教程，值得收藏】

   1. 半徑坐標：將Test B曲線對應的半徑坐標調整到右側。

      1. 雙擊左側的半徑坐標，打開坐標軸格式設置對話框。

      2. 切換到Test B曲線所在的圖層2（Layer2），打開Show頁面，選中Radical-Outer1，將其Axis Position設為Right Upper。





      3. 同樣的方法將Layer2的另一個半徑坐標調整到Right Lower位置。

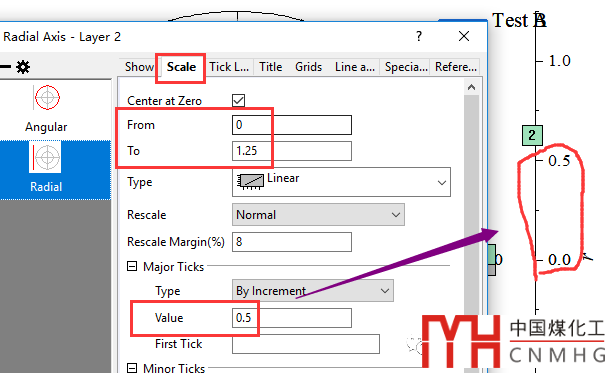

      4. 設置半徑坐標的Scale和Ticks，使得兩個圖層中的Grids重合。

         1. 本例中Layer1的Scale范圍是0-11，Ticks間隔是2；Layer2中為0-1.25、0.5。







         2. 為了使得兩個圖層中的Grids重合，需要將兩個圖層的Scale和Ticks設置為具有一定的比例。本例中可以保持Layer1中Scale范圍是0-11，Ticks間隔是2不變，將Layer2中的Scale和Ticks設置為0-1.1、0.2，使其是Layer1中取值的十分之一（據實際情況來設置），因此兩個圖層的Grids才會重疊。







   2. 角度坐標：同樣雙擊角度坐標的標簽（即角度值），打開角度坐標的格式設置，可以調整角度坐標的Scale、Ticks、Grids等。

   3. 圖例：手動拖拉，調整其位置，使其不再重疊。

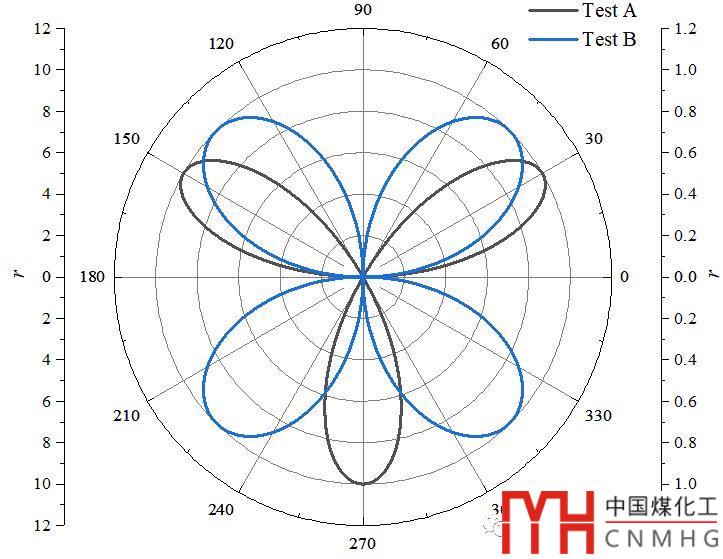

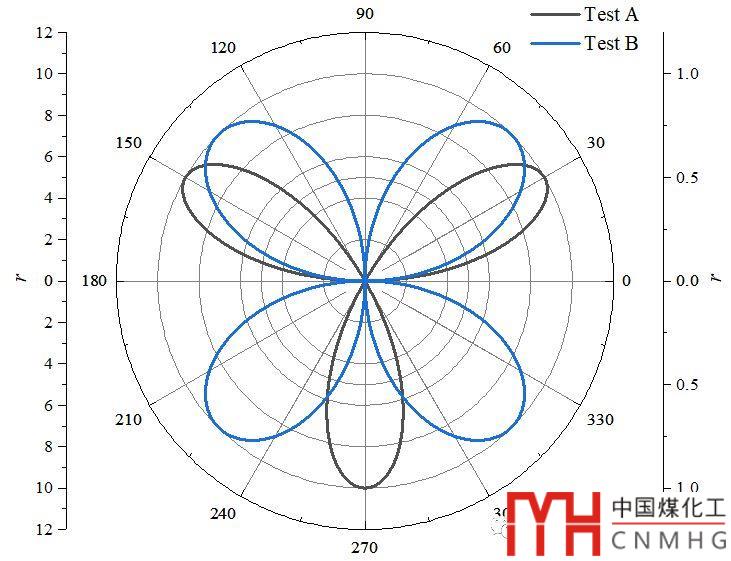

6. 完成疊加兩個半徑坐標極坐標圖的繪制！

所用軟件：OriginLab OriginPro 2018@Windows 10 pro。
