動態塊專題（二）——塊編輯器
從AUTOCAD 2006版開始就提供了快編輯(BEDIT)命令，也就是說可以創建動態塊了，國產CAD中浩辰CAD在2012版加入了塊編輯器的功能。
在之前的版本可以利用參照編輯（REFEDIT在位編輯塊）功能來編輯圖塊，CAD提供塊編輯功能后很多人決定用它來編輯圖塊并不方便，希望雙擊圖塊的時候直接執行參照編輯功能，即使很多人直接用塊編輯來編輯圖塊，但塊編輯器里的很多功能并沒有用過。
塊編輯里的功能太多，很容易讓初學者產生畏懼心理。即使不用創建動態塊，塊編輯器里也有很多很有用的功能，比如改圖塊插入點、修改屬性的順序、設置圖塊是否可以分解，另存為新塊等。
CAD中怎么樣圖塊另存為一個新塊？
CAD圖塊插入點定義錯了怎么辦？
cad圖塊無法分解怎么辦？
說實話，里面很多功能我也沒有用過，也不太了解，那就現買現賣。
在正式開始學習之前，不妨先將塊編輯器提供的功能簡單瀏覽一下，對塊編輯器有一個初步的了解。

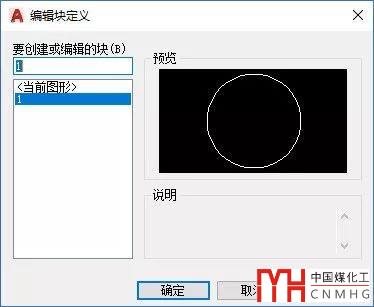

創建一個圖塊后，雙擊此圖塊（沒有屬性的圖塊）或者在右鍵菜單中選擇“塊編輯器”后，會彈出編輯塊定義對話框，如下圖所示。
在此對話框中還可以選擇圖中的其他圖塊或者圖塊中嵌套的圖塊，選定圖塊后，單擊“確定”按鈕后仿佛進入了另一個空間，當前圖紙中所有內容都會被暫時隱藏，而圖形窗口中只會顯示選中圖塊內部的圖形；為了區別于常規狀態，圖形窗口的背景色也會改變，而這就是一個專屬于塊編輯器的空間。
--下面是廣告，非本文圖片--

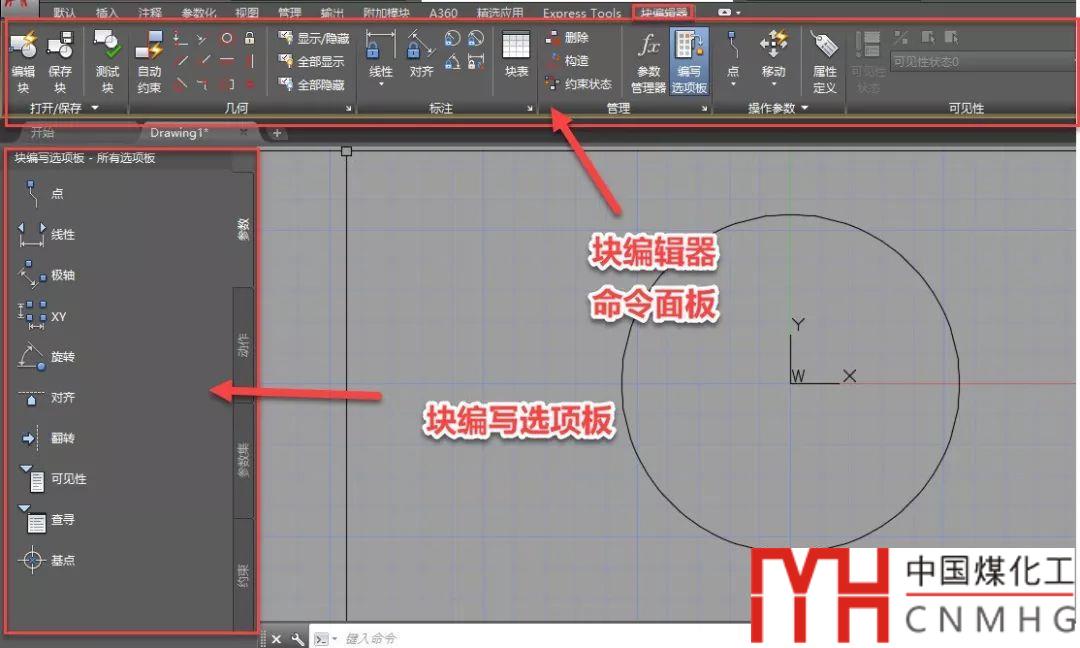

如果使用的是低版本或高版本經典界面，將顯示塊編輯的工具欄，而不是命令面板，但功能和命令是一樣的，這里就不再介紹了。
塊編輯的命令面板里包含了選項板中的所有命令，只是在選項板里設置參數、動作和約束更方便。

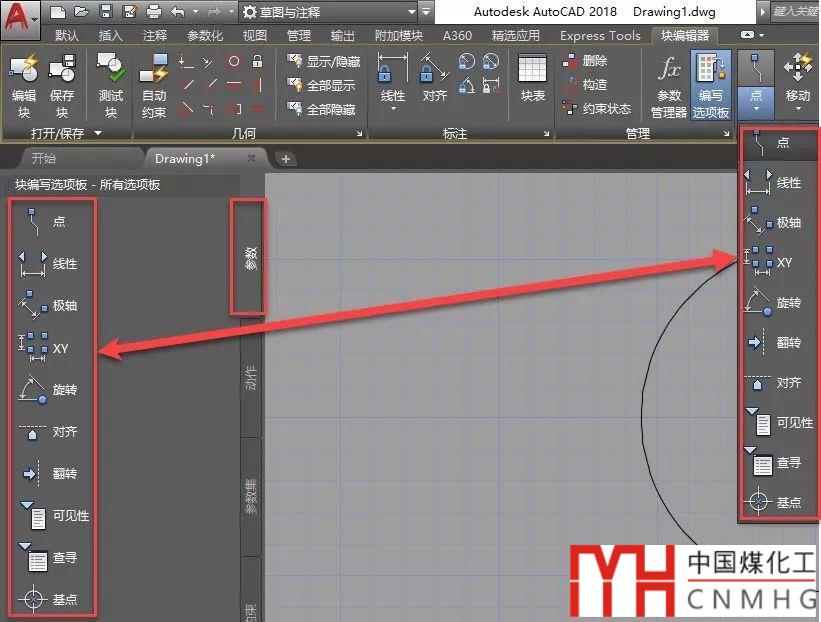

命令面板有限，很多功能隱藏到下拉列表中，比如“參數”選項板對應的功能在命令面板下圖所示位置。
也就是塊編寫的選項板只是為了方便操作，在編輯塊的時候，只顯示圖塊內的圖形，通常不會太多，選項板占用一些屏幕空間并不重要。
下面簡單將動態塊的各個功能簡單介紹一下。
打開/保存面板
編輯塊
編輯塊或創建塊定義，顯示“編輯塊定義”對話框。
保存塊
保存當前編輯圖塊塊定義。
測試塊
測試設置的參數動作等是否正確。
將塊另存為
顯示“將塊另存為”對話框，可以將圖塊保存成另一個塊名。此功能隱藏在滑出式面板中。
幾何、標注和管理面板

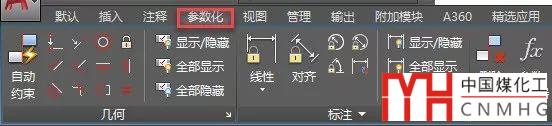

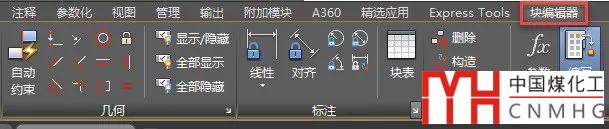

這幾個面板的功能其實就是參數化約束的功能，與主界面的參數化面板的功能類似，如下圖所示。
不過也有不同不處，在塊編輯器里有一個塊表和構造功能。
塊表可以建立一個一個參數值或?qū)傩灾档牧斜恚⑶铱稍O(shè)置這個表是否顯示在特性面板中。
構造功能可以在圖塊中繪制的一些圖形設置成構造圖形，這種圖形在塊編輯器里顯示為虛線，通常用作輔助線，關閉塊編輯器后這些圖形就不顯示了。
CAD標注約束和參數化？
什么是幾何約束？
操作參數面板
操作參數包括屬性文字、參數和動作。
屬性就不用講了，跟常規的屬性定義ATTDEF功能基本相同從中可以定義模式、屬性標記、提示、值、插入點和屬性的文字選項等，這屬于圖塊定義的常規技巧，以前已經在多篇文章里介紹過。
每日一貼——CAD屬性塊創建、編輯的相關技巧
1、參數
參數的實質是指定其關聯對象的變化方式，其實從參數的名字基本能了解參數的作用，比如，點參數相當于一個坐標，關聯對象可以向任意方向發生變化；線性參數和XY參數是一個單向或雙向的參數，關聯對象只能沿參數所指定的方向發生改變；極軸是一個距離和角度參數，關聯對象可以按極軸方式發生旋轉、拉伸或移動；旋轉、翻轉、可見性、對齊參數的關聯對象可以發生旋轉、翻轉、隱藏與顯示、自動對齊。
2、動作
動作(ACTION)就是用來定義圖塊的圖形如何移動和變化，動作需要跟參數結合使用，通過參數和動作的配合，圖塊就可以動起來了，就成了真正的動態塊。

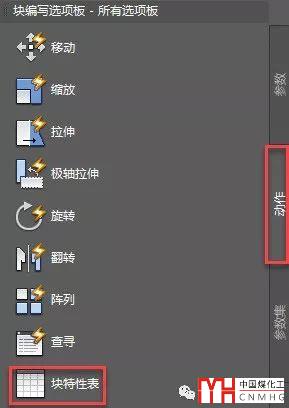

很多動作即使跟常規的編輯命令類似，有移動、縮放、拉伸、陣列、旋轉、翻轉等，如下圖所示。
查詢動作跟其他動作略有不同，跟前面講過的塊特性表有點類似，因此塊特性表也被加到了“動作”選項板中。
之前也發過一些簡單的例子，可以先看一下。
動態塊實例——粗糙度符號
CAD動態塊的鏈動作怎么用？
3、參數集選項板
參數集只是預設好的參數+動作，目的是為了方便大家設置參數和動作。學會設置參數和動作以后，再來看這些參數集就簡單，如果感覺用參數集比自己設置參數和動作方便就可以用。
可見性面板
可見性雖然單獨設置了一個面板，但使用起來卻比參數、動作、幾何約束、標注約束要簡單得多。
只需先創建一個可見性參數，然后就可以根據需要設置多種可見性狀態，在不同可見性狀態下設置不同的圖形可見和不可見，看一個簡單的例子就可以學會相關操作了。
教你定義CAD動態塊的可見性參數
除了面板和選項卡中可以看到這些功能外，塊編輯里還隱藏了一些功能，比如不選擇任何圖形，在特性面板中可以調整圖塊的一些初始設置，例如是否可以分解，還有一些沒有顯示在面板中的命令，例如調整屬性的順序（BATTORDER）(當然這個功能用BATTMAN也可以實現)等等。
上面簡單將塊編輯的功能介紹了一下，后面我們再結合實例詳細講解這些功能。
以上技巧適用于AUTOCAD及浩辰CAD等類似軟件，只是浩辰CAD暫時不支持參數化約束的功能。
