2019版《壓力容器設計工程師培訓教程》在4.12.3中列舉了9種需要提高耐壓試驗壓力的情況，其中1、2、3條在GB/T 150.1和TSG 21固容規中有明確規定，其余的幾種情況，仁者見仁，智者見智。
今天，我們先學習一下，標準明確規定的前3條。
1、立式容器采用臥置進行液壓試驗時，試驗壓力應計入立置試驗時的液柱靜壓。見GB/T 150.1的4.6.2.1 a)。
解讀：雖然GB/T150.1 4.6.3只是規定：“如果采用大于4.6.2.2、4.6.2.3規定的試驗壓力...應進行校核”。但對于液柱靜壓較大（筒體較長）的設備，仍應進行校核。
SH/T3074-2018的8.5.2.1 b）就作了如下規定：當容器立置耐壓試驗液柱靜壓力大于等于設計壓力5%時，即使采用國家標準GB/T 150.1-2011（式5）所規定的試驗壓力，也應按國家標準GB/T 150.1-2011第4.6.3條進行容器各元件的應力校核。
另外，對于高度較大、直徑較大、壁厚較小的立式容器，進行臥置試驗時，還應考慮直徑方向上的液柱靜壓。

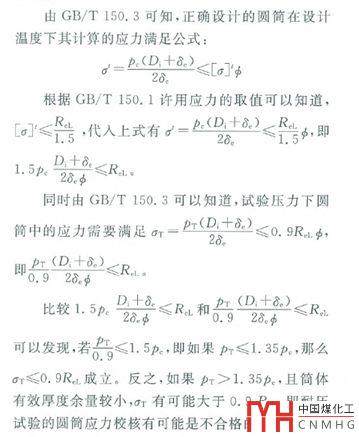

原因如下：（引自參考文獻：李俊儒. 應用SW6設計軟件計算壓力容器應注意的幾個問題. 石油化工設備, 2019, 48(5). ）
2. 工作條件下內裝介質的液柱靜壓大于液壓試驗時的液柱靜壓時，應考慮相應增加試驗壓力。見GB/T 150.1的4.6.2.1 b)。
解讀：實踐作法是，1）立置試驗，在GB/150.1式5）試驗壓力值的基礎上，計入工作介質與試驗介質（通常為水）的液柱靜壓（筒體長度方向上）差值。2）立式容器進行臥置試驗，在GB/150.1式5）試驗壓力值的基礎上，計入工作介質的液柱靜壓值（筒體長度方向上）。
一臺立式容器是立著還是臥著做耐壓試驗，看試驗現場的條件。通常認為，高的立式容器放倒做最好，但其實也可以放到車間的坑里立著做，見下圖。矮的立式容器，通常覺得立著做最好，但其實也可以放到工裝鞍座上臥著做，因?yàn)樯?，因?yàn)橛袟l件，哈，見下圖。
3. 帶有超壓泄放裝置的壓力容器，如果設計要求進行氣密性試驗，設計應當給出設備的最高允許工作壓力，這時應當以最高允許工作壓力代替設計壓力確定耐壓試驗壓力。見GB/T 150.1的4.6.2.2的注1、TSG 21的3.1.18
解讀：這是因?yàn)闅饷苄栽囼?yàn)壓力為設備的設計壓力，而按TSG 21的4.1.10.1氣密試驗時應當將安全附件配齊，此時如果安全閥的整定壓力（也叫動作壓力，或開啟壓力，或超壓限度起始?jí)毫Γ?le;設計壓力，氣密性試驗是無法進行的。按GB/T 150.1的B3.1，或TSG21的3.1.9.2或9.1.4.2，此時安全閥的整定壓力，可大于設計壓力，但不能大于最高允許工作壓力。
問題來了，按GB/T150.1的附錄B3.2，容器允許有一定的超壓限度，對于只有一個安全閥的情況，超壓限度為10%設計壓力，但不能超過20KPa。超壓限度的意思是，在安全閥開始排放介質之后，容器內部的壓力仍有可能會繼續上升，但這個增量不能大于所允許的超壓限度。（這個增量就是安全閥的泄壓能力，如果泄壓能力不足，應選用DN更大安全閥）
雖然介質泄放之后的超壓是短暫的，可以充分利用材料的承載能力，但這種“超壓”的安全性應事先得到水壓試驗的驗證，何況這是種大于容器最高允許工作壓力的“超壓”。
