教程 | Origin繪制電池的能量密度圖

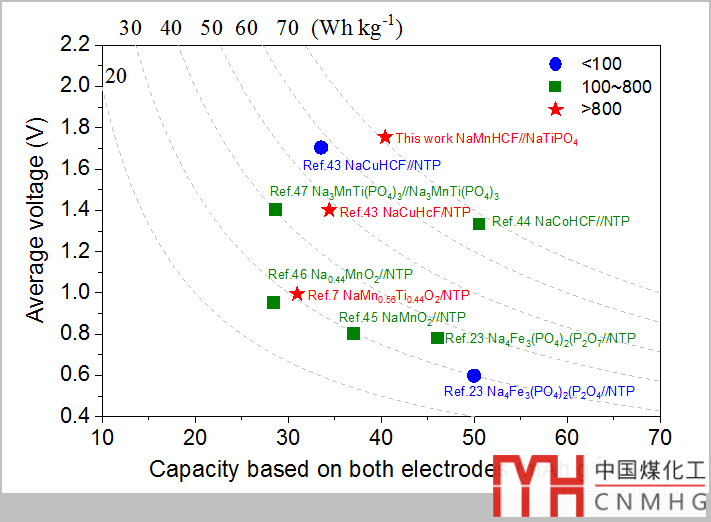

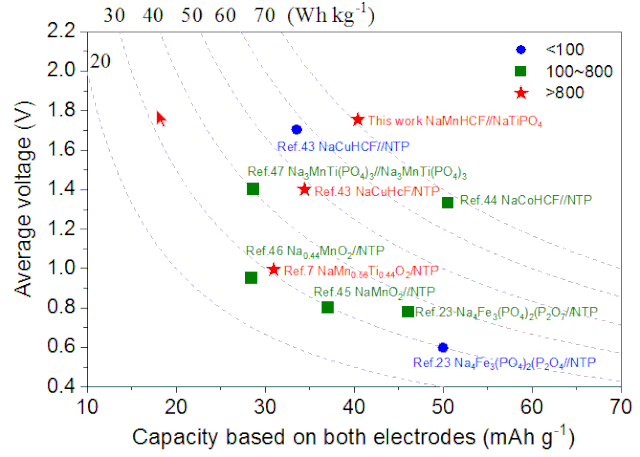

中南大學的張碩：怎樣畫電池能量密度圖？
閱讀完本教程，Origin從入門可以到精通！你將學習到以下知識和技能：
1. 電池的能量密度
2. 能量密度等高線
3. 創建能量密度等高線數據
4. 繪制能量密度等高線坐標系
5. 分組繪制散點數據
（1）數據表的準備
（2）選擇局部數據拖入繪圖
6. 添加數據標簽
7.Origin中的單點、雙點、三點鼠標操作
8. 更新圖例
9.怎樣用ReferLine添加輔助區域并填充
本文在Origin2018版本軟件上演示。
1.電池的能量密度
利用中學物理公式推導一下。
兩端除以質量
其國際單位符號：
Ws/g=As/g V
兩端乘以3600s轉為小時，得到：
Wh/g=Ah/g V
兩端除以1000，得到：
Wh/kg=mAh/g V
所以，我們可以得到一個公式：
其中，
2.能量密度等高線
在中學，我們知道，建立一個
就是一個最簡單的反比例函數。
那么，類似地，
就可以構造一系列能量密度等高線，該線上所有能量密度是一個常數。
我們需要構造一個
例如下圖：
該坐標系中，每條虛線上每個點的坐標
3. 創建能量密度等高線數據

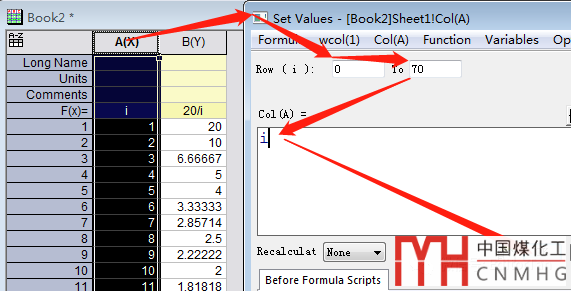

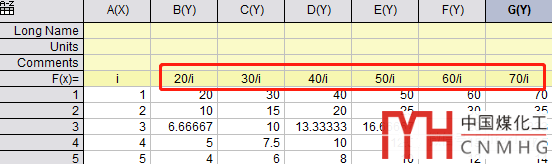

首先我們在一個空的工作簿中添加5列。右鍵點擊X列的列頭，選擇“Set column volues ”0~70。

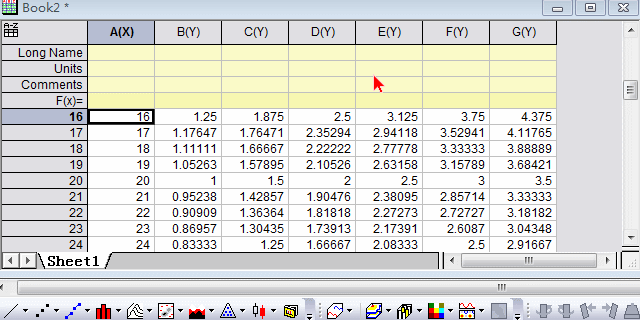

然后，按照上圖方法，對每列
這里注意，如果我們像上圖一樣，直接在f(x)單元格中輸入，則只產生1~32行數據，并不是我們想要的范圍（0~70）
4. 繪制能量密度等高線坐標系

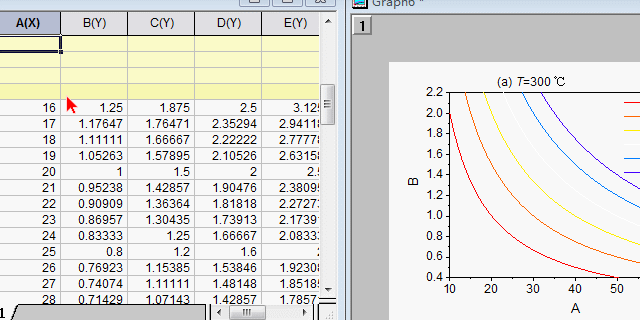

我們調用通用模板，繪制等高線圖。

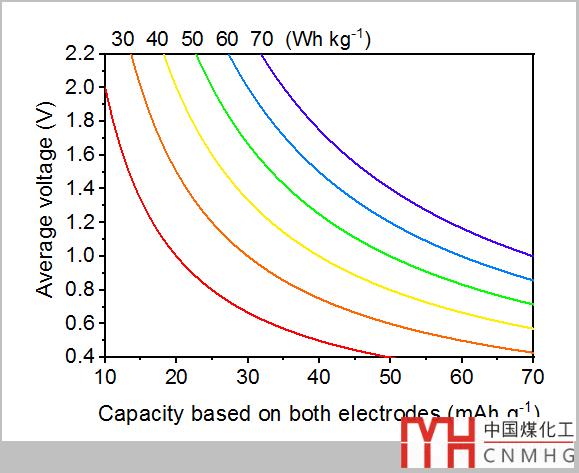

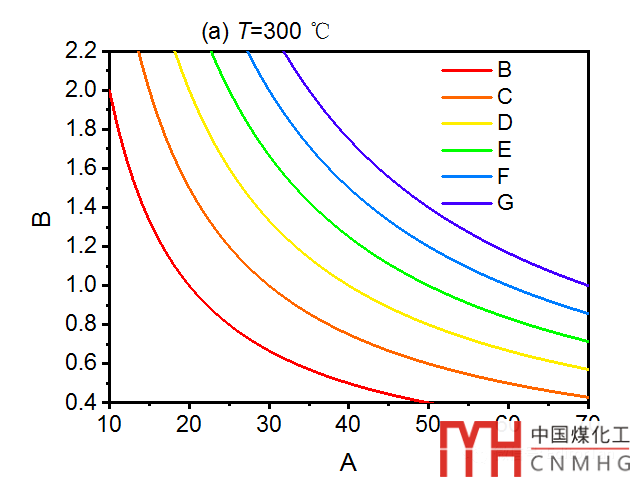

得到下圖：
我們對上圖進行修改和美化。

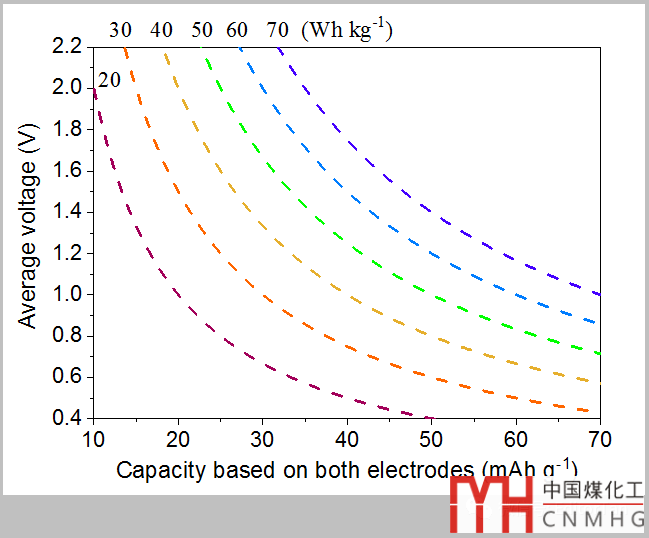

得到下圖：

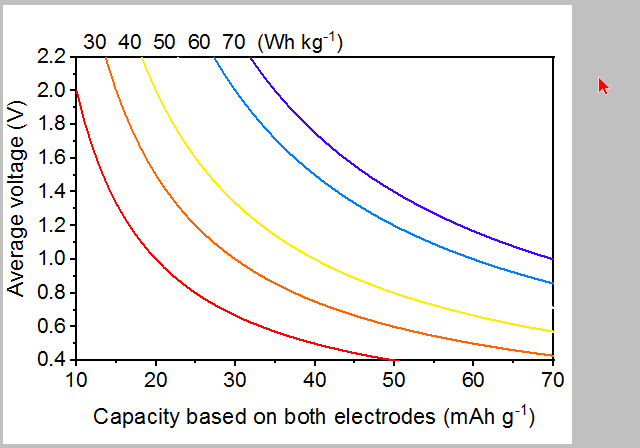

感覺，這個圖片不構長，怎樣調整畫布？雙擊空白：
好了，到這里，我們已經建立了一張具有能量密度等高線的坐標系了。
5. 分組繪制散點數據
（1）數據表的準備

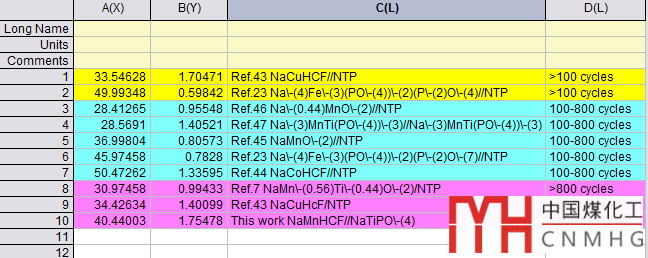

數據：AB兩列；標簽備注：CD兩列。我們用不同顏色填充三種分組的數據行，以示區分。
（2）選擇局部數據拖入繪圖
在一張數據表中，如果我們選擇XY兩列數據繪圖，則繪制的散點圖例符號和顏色可能不能分類設置。例如，上表中3種顏色區分的數據，正是我們想要分類的數據，我們要按照小于100、100~800和大于800將數據分為3類。

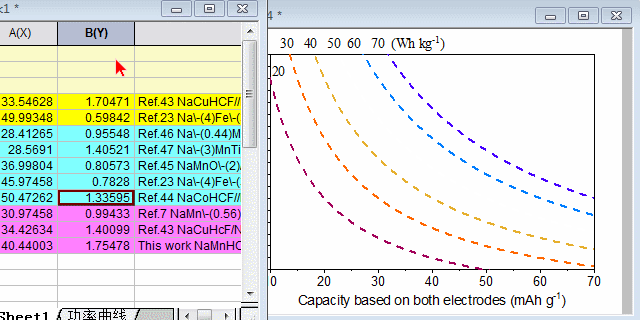

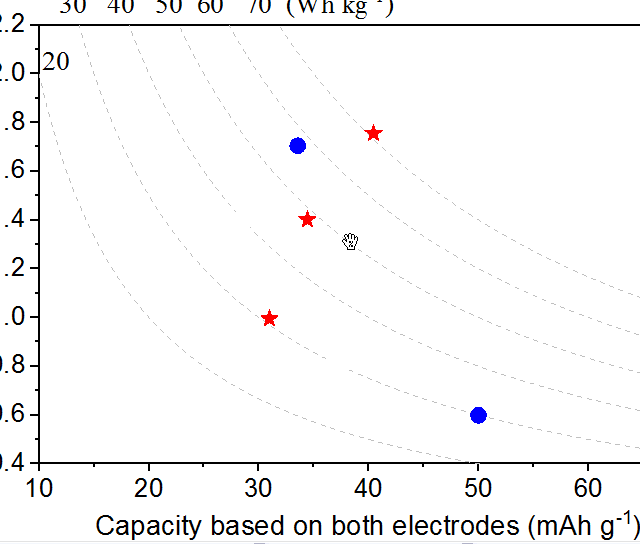

這時，我們只需要選擇表中的某幾組數據，拖入到能量密度等高線坐標系中繪圖。具體演示如下：

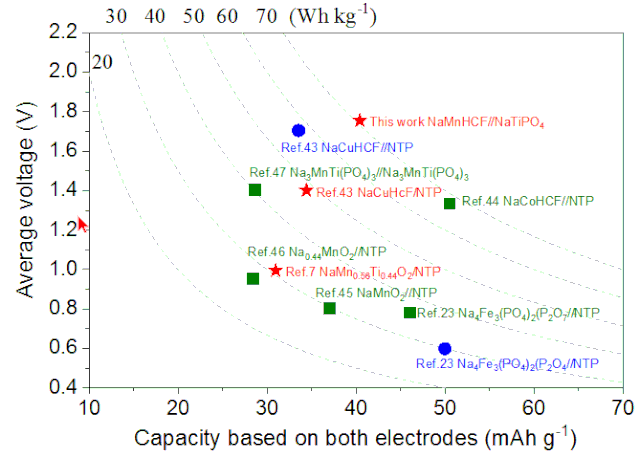

由于等高線屬于輔助線，并不是主角，我們需要將輔助線的粗細和顏色進行修改，以降低其地位！調大主角散點符號的大??！最終得到下圖的效果：
6. 添加數據標簽
雙擊圖例符號，在彈窗中點擊Label標簽，勾選?Enable，在攤開的頁面中，找到label，點開選擇Col(C)，也就是我們事先在數據表中已經添加的文本。

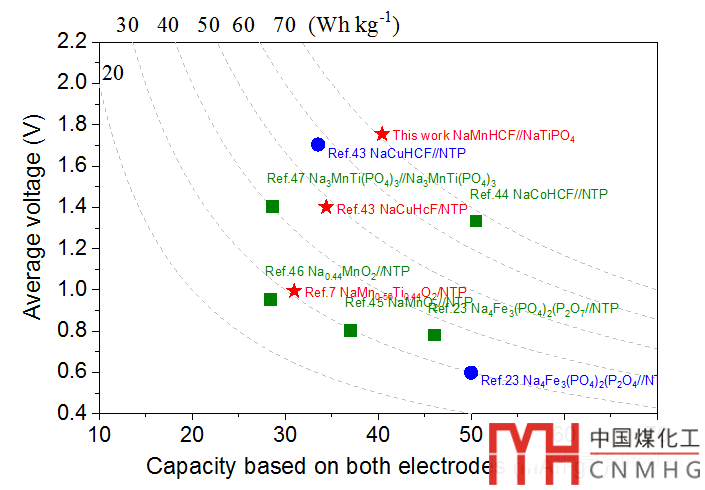

經過字體、大小、顏色的調整，得到下圖：
這種標簽的弊端就是所有樣品標簽都是捆綁的，若想拖動某個標簽以避免重疊，其他標簽也會跟著被拖動。怎么辦？
7.Origin中的單點、雙點、三點鼠標操作
鼠標通常有單擊、雙擊、右鍵三種。那么Origin中的鼠標左鍵有：點擊、點兩次、點三次。

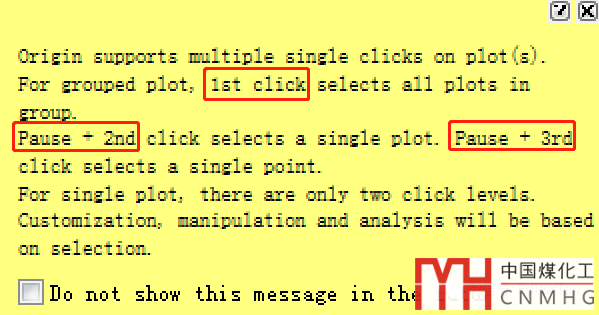

上圖是我們在點擊對象時，彈出的提示框。
Origin支持在曲線上進行多種選擇：
（1）點1次：選擇所有群組曲線；
（2）點2次：選擇群組中的某條線；
（3）點3次：選擇群組某線上的某數據點。
對于單條曲線（解除群組的），只有上述兩種級別的點擊方式。個性化、具體操作和分析通?；谏鲜鰩追N方式的選擇。
溫馨提示：別煩這種提示框，譚編都不煩它，所以沒有勾選Do not show…….。這個提示框會在你遇到困難時彈出，可以看看這個提示框來解決問題。

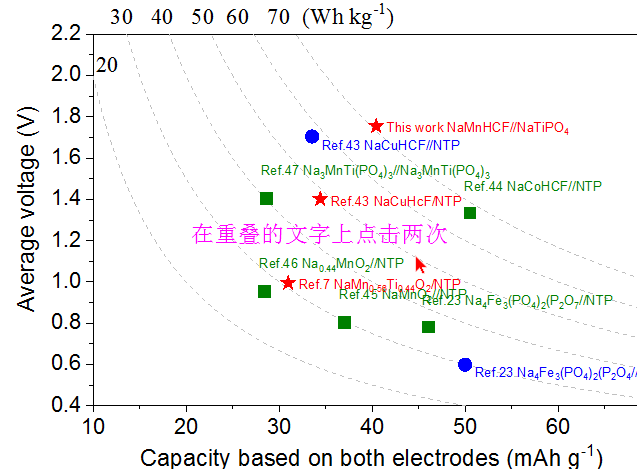

回到正題：怎樣解決標簽重疊的問題？
8.更新圖例
我們需要根據3種分類：<100、100~800、>800進行圖例的標注。
首先，我們在圖片空白處右擊菜單中選擇Legend-update legend更新一下圖例；然后雙擊圖例，在彈窗中刪除不需要的圖例（等高線圖例）；最后添加圖例的文本。
最終得到下圖效果：
9.怎樣用ReferLine添加輔助區域并填充
有時候，我們需要突出this work的數據優勢，我們需要畫一個區域，以突顯this work的指標高于其他文獻指標。例如本文需要添加一個1.7以下區域，并填充一個顏色（灰色不能用，因為能量密度等高線是灰色）。

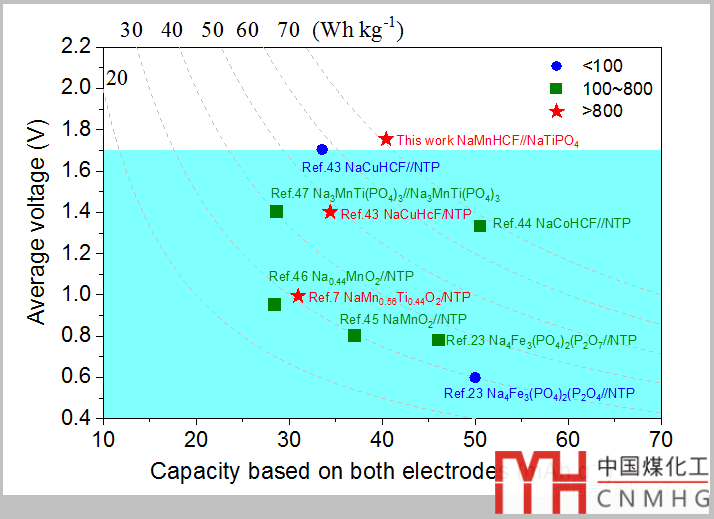

雙擊縱軸，在彈窗中點擊Reference Line參考線，在軸線值上添加1.7，點擊其他地方，這個1.7就被添加了，同時新增一條，輸入0，點擊Details修改具體的填充色和邊框線。最后確定即可得到下圖的效果：
大功告成，你學會了沒？
