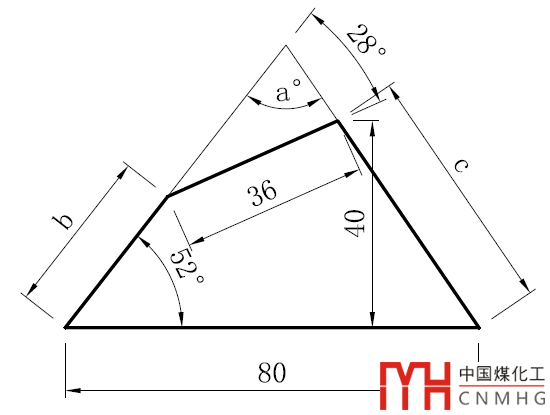

這張圖看似簡單，但如果找不到突破點，想畫出來就不太容易。突破點就是要知道長36的那條斜線怎么畫怎么用。大家可以先畫一下，如果不會再看下面的思路。

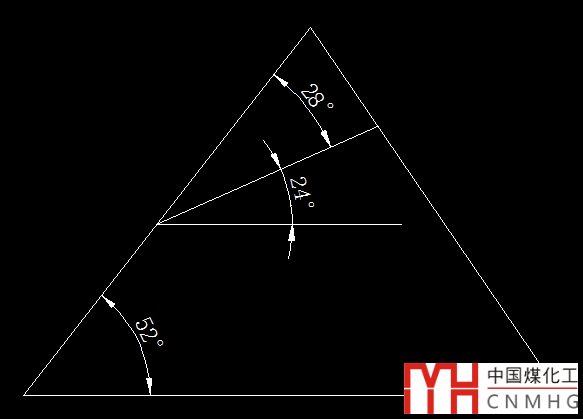

其實仔細分析一下，從給出的角度已知條件能算出長36的斜線的角度，如下圖所示。

角度就是52-28=24度。

我們可以直接畫一條直線，起點捕捉左下角點，然后輸入@36<24，就可以將這條直線畫出來，剩下的就是怎么用了。

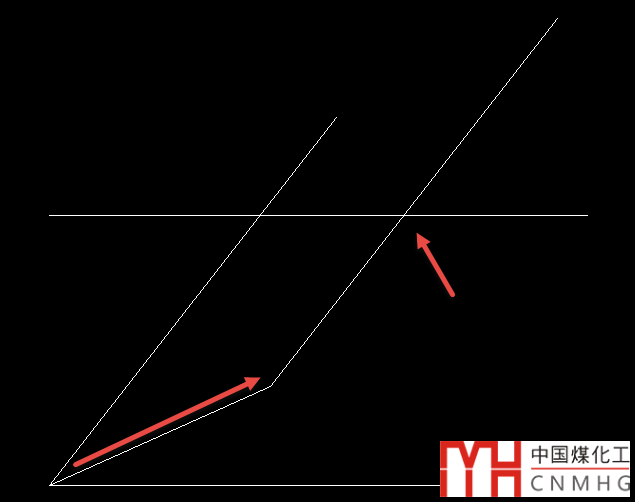

價格左側52度的斜線從長36的線的起點復制到端點，然后將底部線向上偏移40，找到一個交點，圖形就基本完成了，如下圖所示。

剩下的工作就簡單了，將36的線移動到交點處，連接角點和底線右側的端點，剩下的工作就是修剪、延伸、標注了，這里就不需要再講了。

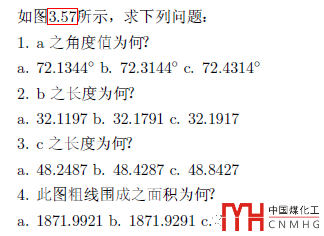

答案：

a的角度:72.3144

b的長度：32.1791

c的長度：48.4287

粗線圍成的面積：1871.9291
