由于我用的電腦屏幕不算大，分辨率也不太高，所以并沒有遇到這樣的煩惱，但現在不少用高端設備的朋友卻遇到了這樣的煩惱。比如網上就要這樣的朋友：win8 cad2014字和圖標都太?。】煜沽?！怎么解決?。?/p>

這其實跟WIN8沒有什么關系，主要還是顯卡和顯示器太好了，可以支持的分辨率太高了，所以就有了這樣的煩惱。使用大屏幕和大分辨率顯示器的好處就是留做繪圖區域的圖形窗口更大了，如果顯示器不算大但分辨率特別高的話，CAD的文字和圖標就可能會顯得比較小。因此有不少人問怎么調整CAD中文字和圖標的大小，很多人以為這些設置在CAD內部，但卻找不到這些設置。

我們先來看看CAD內部有哪些關于圖標和字體大小的設置，這些設置顯然在選項對話框中，我們先來看看選項對話框中有哪些控制圖標和文字的選項。

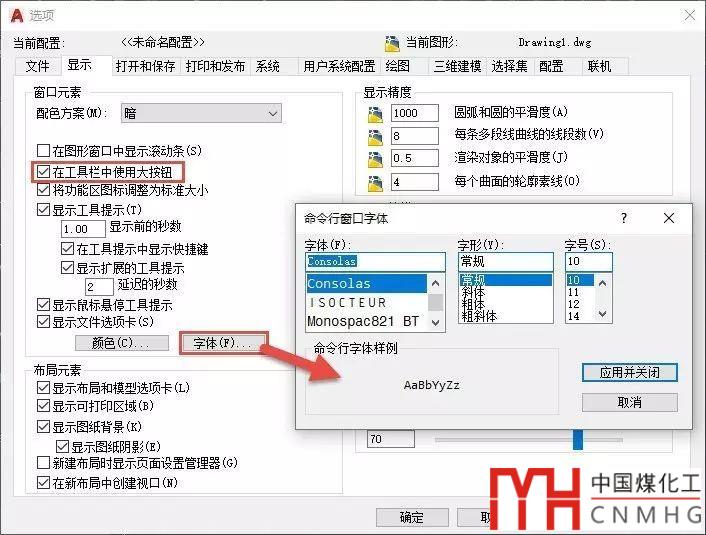

輸入OP回車，打開選項對話框，單擊“顯示”選項卡，我們可以看到跟圖標跟字體顯示相關的設置如下圖所示。

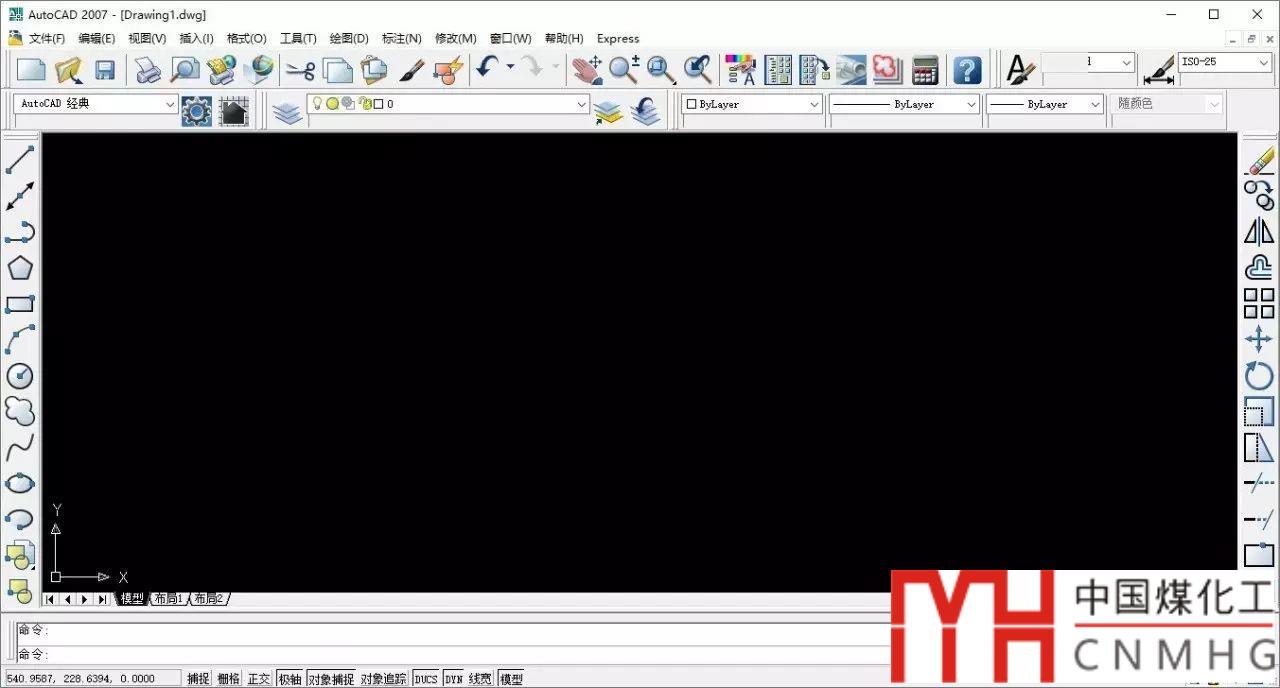

我們可以看到這里只有兩個設置跟圖標和字體大小有關。而跟圖標只是控制工具欄中顯示大圖標，也就是只會影響到經典界面，2015以上版本沒有經典界面這個設置選項意義不大了，在低版本設置成顯示成大圖標，會將圖標大小從默認的16X16變成顯示32X32，如下圖所示。

如果你用的是低版本或者用高版本你定制了經典界面后，通過使用大圖標，可以讓圖標看得清楚一點。如果你使用RIBBON的工具面板界面，圖標本身是分大小的，有32X32的，有16X16的，因此這個選項對RIBBON界面并不起作用，你如果希望都用大圖標，你可以可以自己定制CUI，將一些小圖標設置成大圖標，將自己不用的圖標從界面中刪除。

而選項對話框中的字體設置只是針對命令行中顯示的字體、顏色和文字大小，并不是大家希望的菜單文字的大小。

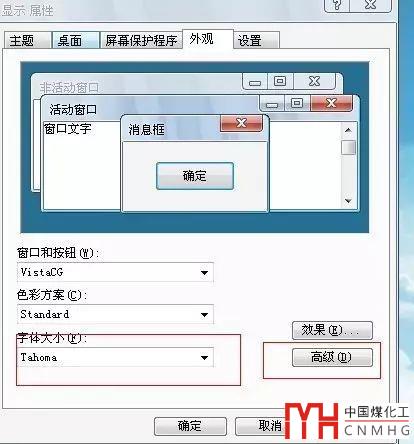

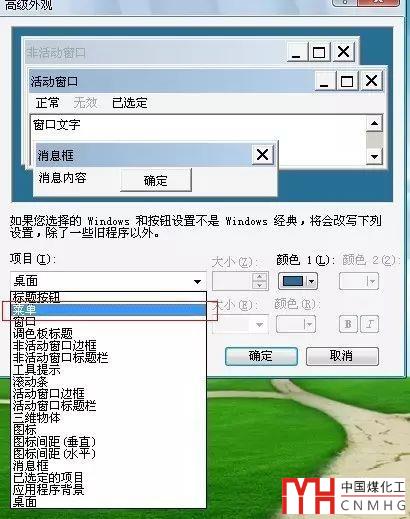

如果我們希望調整CAD菜單等界面文字的大小怎么辦？這些設置并不在CAD中，而是在操作系統中，操作系統中有關于標準應用程序菜單、消息窗口等文字大小的設置。這些字體的大小在WINDOWS的顯示屬性中設置，但不同的操作系統設置方法和選項不太一樣，比如早期版本顯示屬性的高級外觀設置中不僅可以設置程序中不同項目的文字大小、顏色，還可以設置字體，如下圖所示。

返回WINDOWS桌面，在空白處右鍵單擊，在右鍵菜單中單擊“顯示屬性”或“顯示設置”就可以打開顯示屬性或顯示設置的界面。

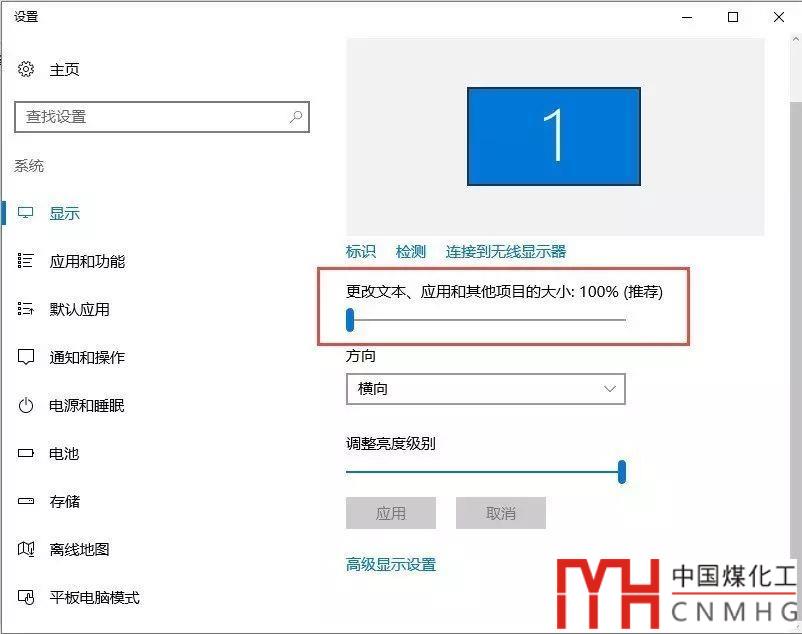

下面看一下WIN10上顯示設置如何影響CAD的菜單文字的，在WIN10中打開顯示設置對話框，如圖所示。

首先，可以看到一個更改文本、應用和其他項目的大小的設置，默認設置是100%，也是推薦設置。

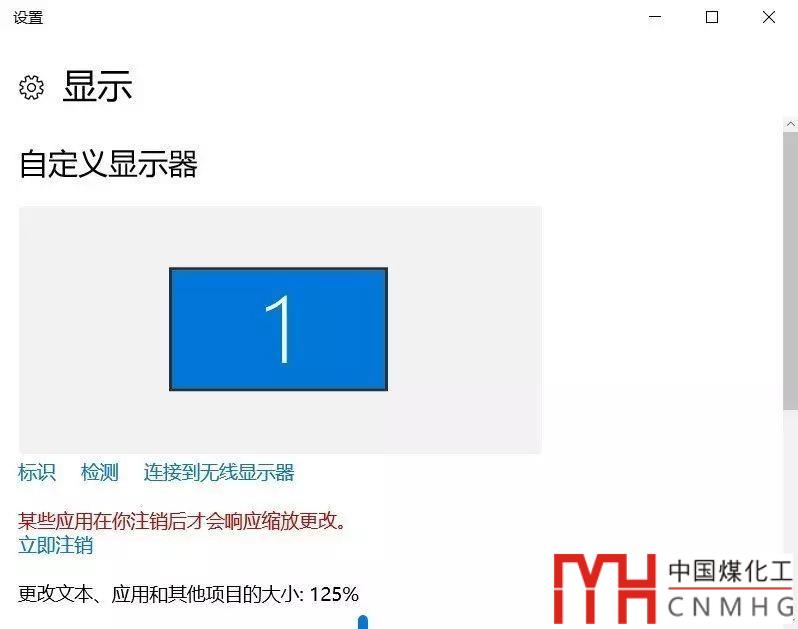

我們將它向右拖動到125%，我們可以看到界面中的文字、圖標等各種控件都放大了25%，對話框中的內容都顯示不全了，需要拖動滾動條才能調整，如圖所示。

我的筆記本分辨率不太高，由于CAD的界面控件都被放大了25%，結果中間的圖形窗口更小了，我不知道在高分辨率的屏幕上什么效果，既然操作系統都不推薦修改，通常我們不必我去修改。

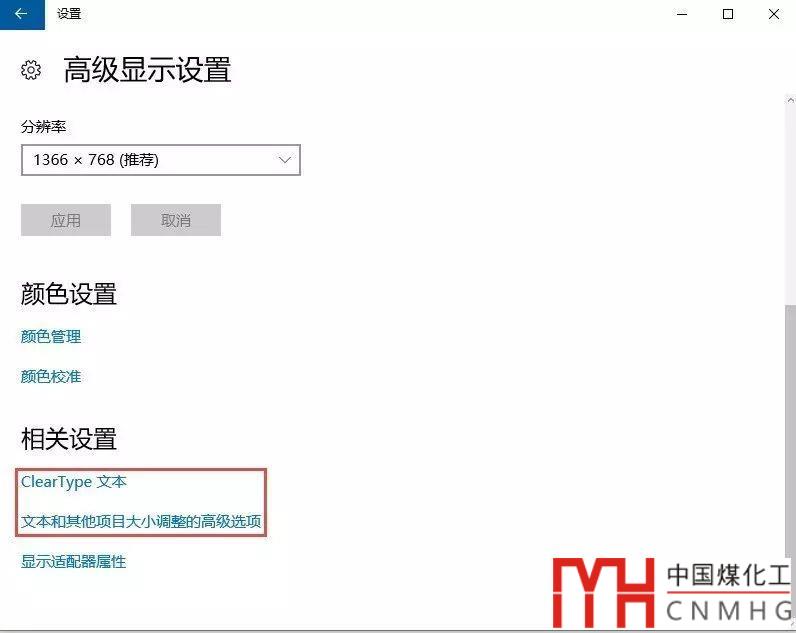

我們?cè)谏厦娴膶?duì)話框底部單擊“高級顯示設置”按鈕，打開“高級顯示設置”對話框，如果對話框顯示不全，向下拖動右側的滾動條，顯示下面的選項，如下圖所示。

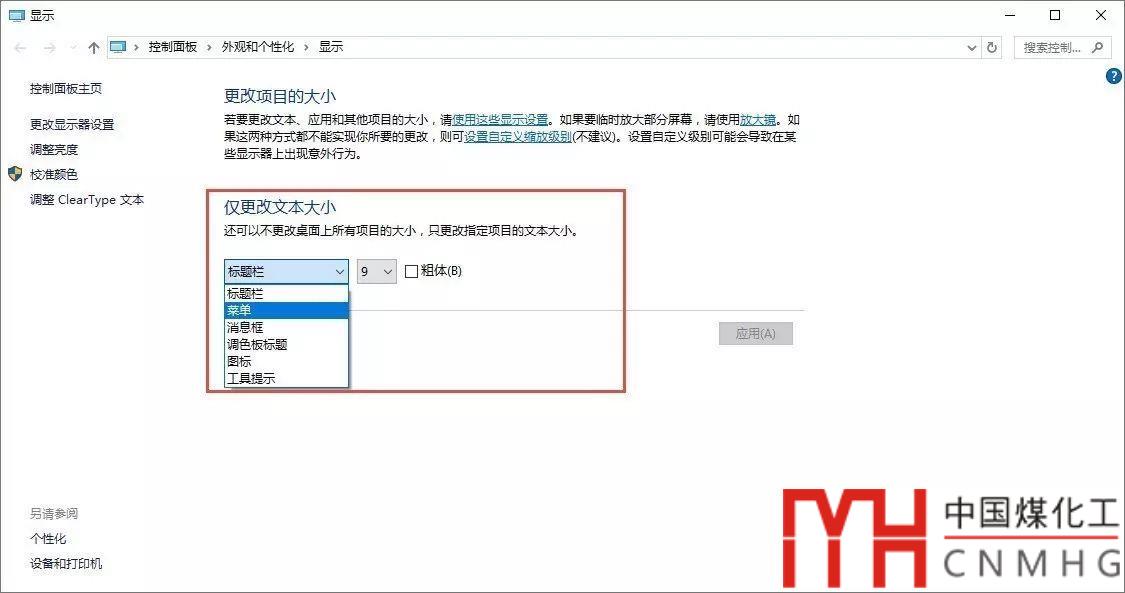

下面有兩個跟文字有關的選項，一個叫ClearType文本，即使說不改變文字大小，但能讓文字顯示得更清晰一些，大家可以設置了試試，而可以改變CAD界面文字大小的是下面一個選項。我們單擊“文本和其他項目大小調整的高級選項”按鈕，打開相關設置對話框，我們可以設置菜單、標題欄、工具提示等的字體大小，并且可以設置為黑體，如下圖所示。

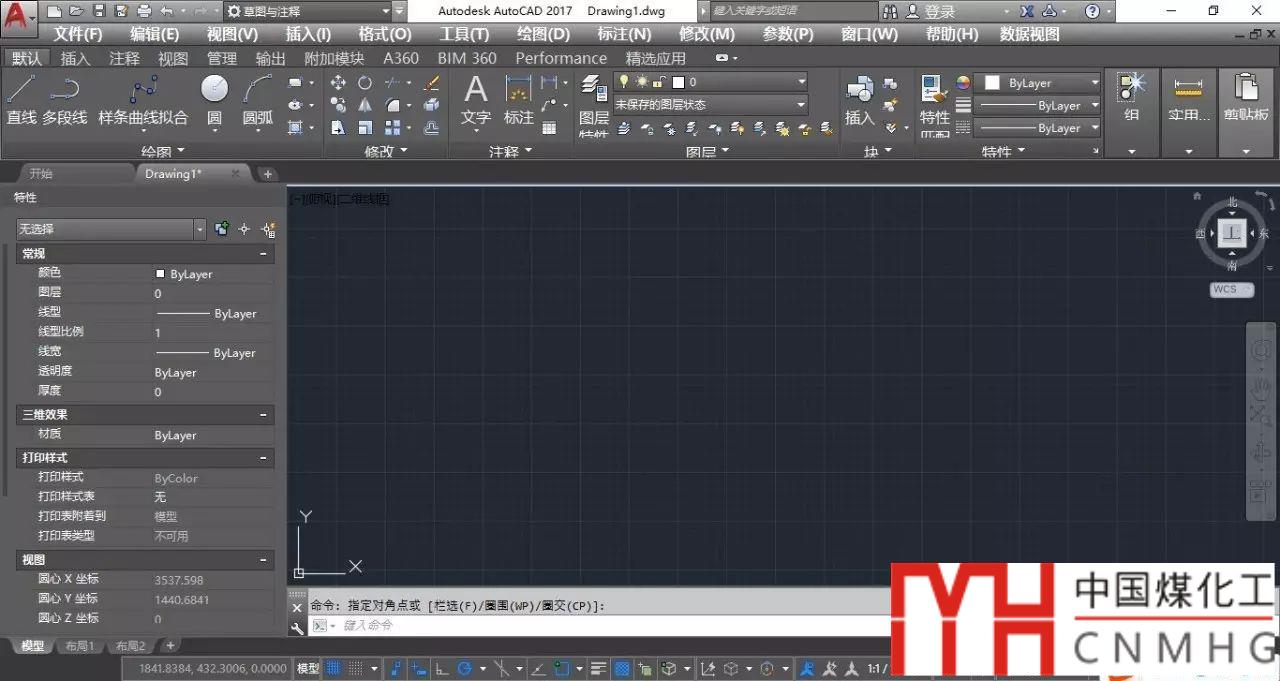

我們可以將菜單字體設置為12，勾選黑體，單擊“應用”按鈕，看一下修改后CAD界面的顯示的效果，如下圖所示。

你可以依次調整不同項目的字體大小，然后看CAD中哪些文字大小有變化。

在上面的設置對話框中藍色字顯示的“設置自定義縮放級別”跟前面將的設置125%百分比是一樣的，單擊此選項會彈出自定義大小選項對話框，你可以設置任意比例，但這種比例既然WINDOWS不推薦，大家可以根據自己的顯示的狀況確定是否使用。

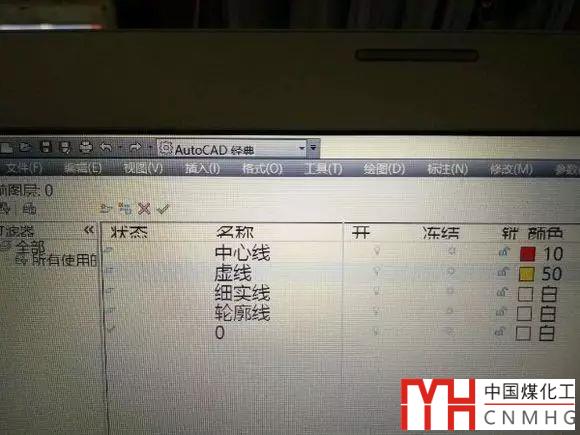

在網上看到有些人問為什么CAD的菜單或?qū)υ捒蛑械奈淖肿兇罅?，字體也變了，如下圖所示。

出現這種情況估計也是不注意的狀態下修改了CAD的字體設置，自己檢查一下顯示屬性中外觀的高級設置中字體和文字大小的設置，將異常的選項恢復成正常就可以了。

由于大家使用的CAD版本、操作系統版本各異，以上講解的內容并不能適用所有情況，但思路是類似的，大家用相同的方法去顯示設置中找相關選項并調整設置就可以了。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
