網上流傳了不少CAD的使用技巧，有些已經過時，有些還有明顯的錯誤，這里分享一篇十大技巧的文章，雖然有些說法不太準確，但總的來說還是對初學者有幫助的，這里重新整理改編了一下，分享給大家。

1、熟能生巧擇優使用

CAD的繪圖命令有很多，但是常用到的命令不過十幾條，首先要熟練掌握這些常用的基本命令。同樣的圖形在CAD中可以用不同的命令來完成，只是有的命令操作步驟多一點，有的步驟少一點，只有熟練掌握了這些命令和參數，才能快速采用最簡單最快捷的方式，就可以提高繪圖效率。

比如畫直線時可以用直線Line、構造線Xline、射線Ray、多段線Pline、多線Mline等多個命令，選用哪個命令需要看我們需要什么樣的線，后續要如何使用，如果需要畫輔助線或角平分線可以用構造線，畫道路或墻體可以用多線。

CAD構造線XLINE怎么用？

你是否真的了解CAD的多段線（PLINE）？!

CAD多線MLINE的使用技巧

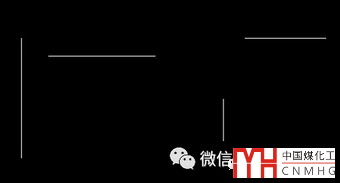

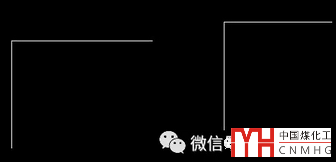

不僅要掌握命令的常規操作，還需要了解命令的各項參數帶來的變化，不同參數使用的使用場景。比如要將兩條不相交的線變成收尾相連，如果用常規的修剪和延伸命令，操作比較麻煩，而用倒圓角卻要簡單得多，如下圖所示。

2、化繁為簡定義別名

在CAD中可以把復雜的命令進行簡寫，如直線Line命令簡化為L，四個字母變成一個字母，當然會節省時間了。在CAD中L被稱為Line命令的別名，但大家都把他叫快捷鍵。CAD專門提供了一個別名文件：ACAD.PGP，可以在CAD中調用命令編輯，也可以直接用記事本打開進行編輯。別名首先可以減少輸入的字母數，最常用的命令通常用一個字母，較常用的用兩個字母。CAD提供了默認的別名設置，但大家可以根據自己的使用習慣來重新定義別名。CAD最高效的操作方式是左手鍵盤，右手鼠標，因此有很多人會將所有別名都定義為左手鍵。

CAD也有快捷鍵，例如常規的CTRL+S是保存，CTRL+C是復制，CTRL+V是粘貼，也有一些CAD特殊的快捷，如F8是切換正交等，這些快捷鍵可以在自定義界面CUI對話框中定制。

怎么編輯CAD快捷鍵？

配置左手快捷鍵，提高CAD操作效率

CAD中與標注相關的命令和快捷鍵

3、共性參數采用樣式和樣板文件

在繪圖前需要對文字的大小、字的橫縱比、箭頭大小、繪圖范圍等作一些設置，但如果每張圖都進行設置，肯定會消耗大量時間。我們可以將設置好的文字樣式、標注樣式、圖層、圖框等保存為一個樣板文件，然后新建圖紙的時候直接使用這個樣板文件，這樣就不用重復設置了。CAD提供了默認的樣板文件，但這些樣板文件有的只是簡單設置公英制，有的提供了圖框但并不適合大家使用，大家新建一張圖紙，設置好相關格式后，另存為*.dwt文件即可。

你會設置和使用CAD樣板文件嗎？

CAD的文字樣式應該如何設置？

CAD設置標注樣式的基本操作

CAD的線型有什么作用？CAD線型如何加載？

CAD線型使用中常見問題？

CAD中如何控制圖形的打印線寬?

CAD打印樣式表如何設置？CTB和STB有何區別？

4、創建圖塊建立"零件"庫

圖中經常有些重復的元素，比如門、窗、機械零件等，在CAD中可以將這樣的圖形選中后定義成圖塊。圖塊可以隨時隨地進行插入，不用重復繪制或復制。自己經常使用的圖塊還可以添加到工具選項板，定制成自己的零件庫。

CAD創建圖塊時需要注意的問題

可以自己定制的圖庫和工具箱

5、畫圖在前修改在后

圖紙經常需要修改，有時圖紙修改的工作量可能會超過繪制第一版圖紙時間，而電腦繪圖比手工繪圖快最大的優勢就在于它編輯的方便性。

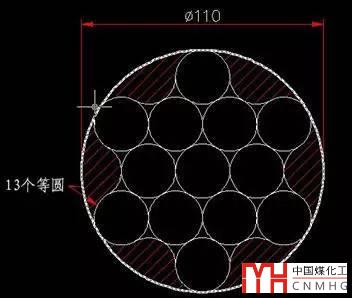

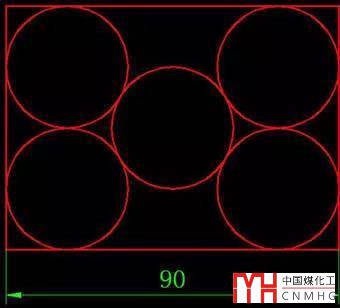

在繪圖的時候有時不一定非要先輸入精確的尺寸，隨意畫圖再通過編輯命令修改圖形反倒可能更快，有時甚至從給定的條件無從下手，只能先按隨意尺寸繪制，最后再利用編輯命令，如縮放SC為指定尺寸，比如下面的圖形。

CAD提高教程-CAD縮放SC命令的使用技巧

一張好的圖紙一定要可以很方便的進行修改，圖形公共的特性盡量通過圖層、線型、線寬、文字樣式、標注樣式、表格樣式等格式來設置和控制，盡量不要去單獨編輯圖形、文字、標注的特性，給后面自己或別人編輯圖紙帶來麻煩。

格式刷到底可以匹配哪些特性？為什么有時候文字格式無法匹配？

CAD標注幾個常見問題的原因和解決方法？

保存低版本出現版本沖突提示或者復制粘貼時提示不允許使用新的AEC對象怎么辦？

6、基本操作控制夾點

當用鼠標左鍵點擊圖形時，圖形上面便會出現很多方框，這些就是夾點。通過控制夾點可以直接拖動改變點的位置或者對象的位置，還可以進行一些基本的編輯操作，如復制、旋轉、縮放等操作，這樣進行這些基本操作時就不必再輸入Copy、Move這些命令了，有時也可以提高繪圖速度。

到了CAD高版本，夾點種類和操作也越來越多，比如多段線、圓弧、樣條曲線增加了動態夾點菜單，動態塊則可以定義各種動作、可見性、查詢列表，這些也通過夾點進行控制。

什么是夾點？對夾點可進行哪些操作？

7、強強聯手組合命令

學習CAD不僅要掌握單個命令的參數和用法，還會經常用到一些命令組合，比如繪制圖中的圓弧給出的已知條件是相切相切邊境，直接用圓弧命令繪制并不方便，我們就要先畫圓，再用修剪；在比如要畫一個建筑的施工圖，如果不用天正建筑或浩辰建筑等專業軟件，就可以經常用到偏移和修剪的組合。在比如，針對圖塊定義、插入、編輯則有一系列的命令組合，創建圖塊B、寫塊W，插入圖塊I、塊編輯BEDIT、參照編輯REFEDIT等等，參照編輯REFEDIT后如果關閉了工具欄和面板，要知道用REFCLOSE可以退出參照編輯狀態。在繪圖過程中如果你能夠熟練掌握一些組合命令的使用，不僅可以快速選用合適的命令，提高操作速度，還可以避免遇到一些不必要的麻煩。

CAD圖塊的各種相關操作和概念

CAD圖塊編輯的幾種方式

8、圖形分類合理使用圖層

圖層可以把圖上的實體分門別類，將同一類圖形放到同一個圖層上，這樣就可以對所有的實體的可見性、顏色和線形進行全面的控制。正確利用和把握層的性質或功能將加快繪圖速度。如所有Layer命令的"Freeze"選擇項，可使CAD在重新生成圖形時不顯示指定層上的實體，由于凍結層上的實體不會顯示，也不繪出，那么可以節省許多的時間。

CAD提高教程——CAD圖層

CAD圖層工具介紹

9、轉換坐標活用WCS和UCS

CAD系統為用戶提供了一個絕對的坐標系，即世界坐標系（WCS）。通常，CAD構造新圖形時將自動使用WCS，雖然WCS不可更改，但可以從任意角度、方向來觀察和旋轉。CAD繪制的圖形都位于當前坐標系的XY平面上，當我們要繪制的圖形可能跟世界坐標系不平行，旋轉一定角度或者設置在其他平面上，此時就需要設置用戶坐標系，也就是UCS。用UCS命令就可以調整坐標系的原點和方向，還可以選擇三維模型的面和當前視圖。到了CAD高版本，提供了動態UCS功能，可以直接拾取三維圖形的面自動切換UCS。如果要想建三維模型，必須掌握好UCS的設置，如果只是畫二維平面圖，即使自己不設置，也必須了解，否則拿到別人設置過UCS的圖紙時操作出現問題自己還不知道怎么回事。

什么是用戶坐標系？UCS的常規應用和設置

CAD調整視圖或旋轉UCS坐標系后如何快速返回平面視圖

10、養成良好的繪圖習慣

CAD作圖習慣的養成很重要，有很多習慣可以決定你的繪圖速度。比如繪圖時盡量用鼠標右鍵重復前一個命令；左手放在鍵盤的回車鍵旁邊，L（直線、M（移動）、O（偏移）、H（填充）、I（插入圖塊）這些經常用到的命令均在它的附近，操作起來非常方便，繪圖速度也就很快了。

而且要避免一些不良的操作習慣，不良的操作習慣不僅會給自己帶來麻煩，更會給其他編輯圖紙的人帶來困擾。比如控制文字的字體要問文字樣式，不要在多行文字編輯器里修改字體；控制標注要用標注樣式，而不要手動修改標注值或參數，等等。

CAD畫圖九“不要”

CAD畫圖新九“不要”

CAD中測量的數值跟和標注測量值不一樣怎么回事？

CAD表格拖動復制單元格的時候字體會變怎么辦？

以上知識是掌握學習CAD的技巧，不管學習什么軟件相關知識是可以靈活運用的,多看、多練、多想，CAD雖然命令多，但學習起來并不難。
