Modbus是一種應用層協議，它定義了與基礎網絡無關的數據單元（ADU），可以在以太網（TCP/IP）或串行鏈路上（RS232、RS485等）進行通信（以太網ADU和串行ADU略有不同）。在串行鏈路上，Modbus協議有兩種傳輸模式——ASCII模式和RTU模式。其中，ASCII是英文“American Standard Code for Information Interchange”的縮寫，中文翻譯為“美國國家信息交換標準編碼”；RTU是英文“Remote Terminal Unit”的縮寫，中文翻譯為“遠程終端設備”。今天這篇文章，我們來聊聊Modbus協議的ASCII傳輸模式和RTU傳輸模式有什么不同？

首先，讓我們來看看Modbus的工作原理。

Modbus采用主從（Master-Salve）通信模式，僅有主設備（Master）能對傳輸進行初始化，從設備（Slave）根據主設備的請求進行應答。典型的主設備包括現場儀表和顯示面板，典型的從設備為可編程邏輯控制器（PLC）。

在串行鏈路的主從通信中，Modbus主設備可以連接一個或N（最大為247）個從設備，主從設備之間的通信包括單播模式和廣播模式。

在廣播模式中，Modbus主設備可同時向多個從設備發送請求（設備地址0用于廣播模式），從設備對廣播請求不進行響應。

在單播模式中，主設備發送請求至某個特定的從設備（每個Modbus從設備具有唯一地址），請求的消息幀中會包含功能代碼和數據，比如功能代碼“01”用來讀取離散量線圈的狀態。從設備接到請求后，進行應答并把消息反饋主設備。

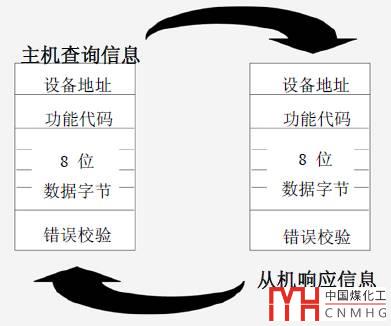

下圖是典型的主從設備的請求-應答機制：

在主從設備的通信中，可以使用ASCII模式或者RTU模式。

在ASCII（American Standard Code for Information Interchange）傳輸模式下，消息幀以英文冒號（“：”，ASCII 3A Hex）開始，以回車和換號（CRLF，ASCII 0D and 0A Hex）符號結束，允許的傳輸?shù)淖址癁槭M(jìn)制的0~9和A~F；網絡中的從設備監視傳輸通路上是否有英文冒號（“：”），如果有的話，就對消息幀進行解碼，查看消息中的地址是否與自己的地址相同，如果相同的話，就接收其中的數據；如果不同的話，則不予理會。

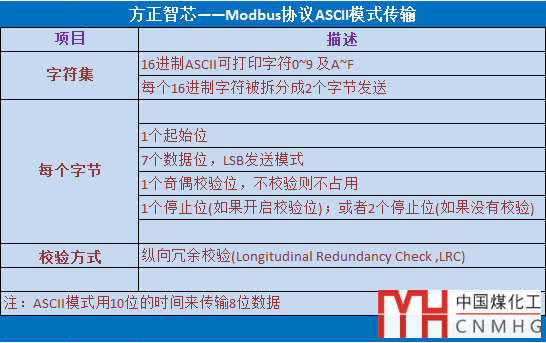

在ASCII模式下，每個8位的字節被拆分成兩個ASCII字符進行發送，比如十六進制數0xAF ,會被分解成ASCII字符“A”和“F”進行發送，發送的字符量比RTU增加一倍。ASCII模式的好處是允許兩個字符之間間隔的時間長達1s而不引發通信故障，該模式采用縱向冗余校驗（Longitudinal Redundancy Check ，LRC)）的方法來檢驗錯誤，下面是對ASCII模式的總結：

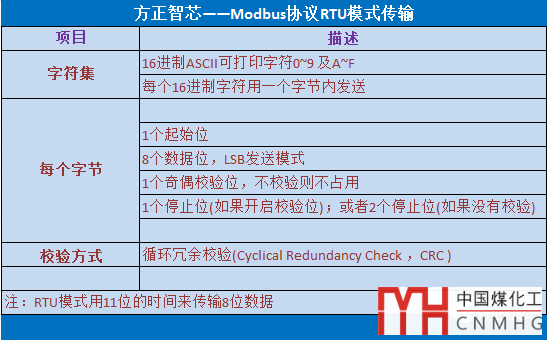

在RTU（Remote Terminal Unit）模式下，每個字節可以傳輸兩個十六進制字符，比如十六進制數0xAF，直接以十六進制0xAF（二進制：10101111）進行發送，因此它的發送密度比ASCII模式高一倍；RTU模式采用循環冗余校驗（CRC），下面是對RTU模式的總結：

好了，關于Modbus協議下ASCII模式和RTU模式的不同。
