前兩天有網友問圖紙中字體命名設置的是宋體，但標注的數字卻是空心的，如下圖所示。

其實之前遇到過很多字體空心的問題，之前也寫過相關文章介紹過文字顯示或打印時空心的原因。

為什么CAD中多段線或文字顯示和打印時變空心？

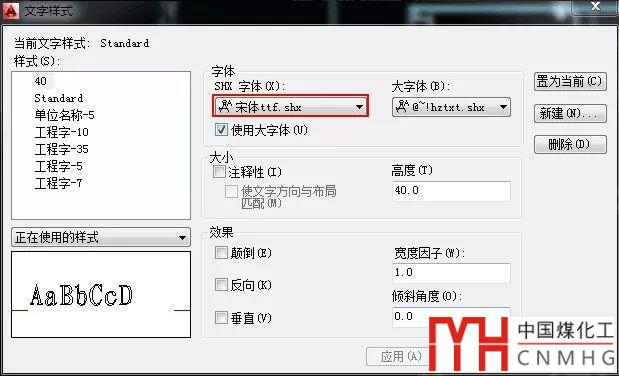

也有網友當時就回答說是TEXTFILL設置引起的，TEXTFILL只影響打印，不影響顯示。我注意到8字中間的筆畫有交叉，判斷應該不是文字中間的填充沒有顯示，而是字體的問題，于是我讓他檢查一下文字樣式，果然是字體的問題，如下圖所示。

可以看到他的文字樣式設置的字體是宋體ttf.shx，字體用的是CAD的SHX字體，而不是他希望使用的WINDOWS系統的宋體。

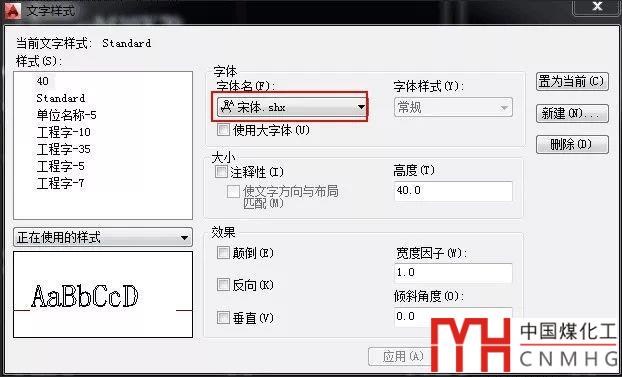

我建議他取消勾選大字體，然后在列表里選擇“宋體”，他選了一個字體后仍然不對，原來他選了另外一個名字為宋體的SHX字體，如下圖所示。

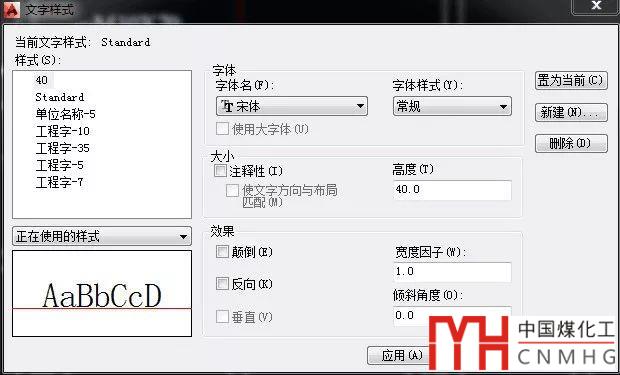

他又選了一次字體，這次終于選對了。

以前發過文章介紹過CAD的SHX字體和操作系統的TTF字體的區別，但當時忽略了一些細節，看來有必要將兩者區別的一些細節在介紹一下。

CAD的SHX字體與操作系統的True Type字體有什么不同？

一、外觀的差別

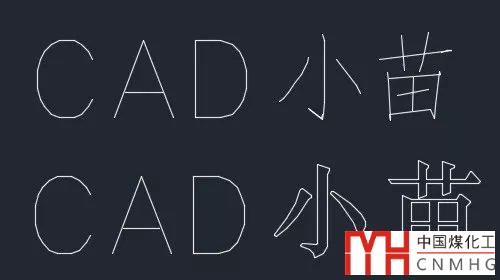

CAD的SHX字體都是由直線段組成的，不帶填充，我們經常用的是單線的字體，例如TXT.SHX和HZTXT等，也類似類似上面截圖中的空心字體。

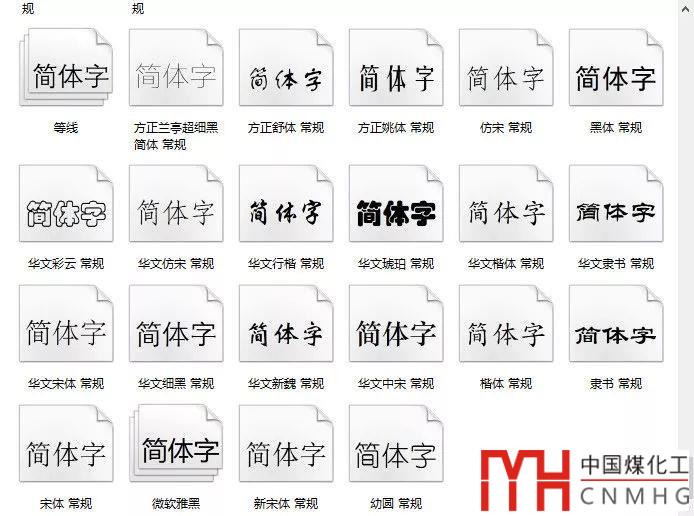

WINDOWS的TTF字體通常是實心字體（輪廓線+填充），比如我們常用的宋體、黑體，當然也有一些空心字體，如彩云體等，如下圖所示。

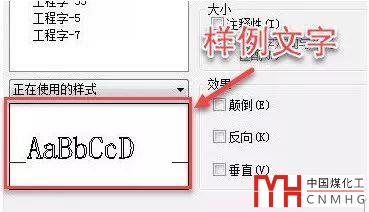

在設置文字樣式的時候我們就可以通過對話框左下角的樣例文字來確認字體選擇是否正確，如下圖所示。

二、字體名

在文字樣式中設置字體時，CAD字體無論小字體和大字體都會顯示字體文件的名字，會帶上擴展名：SHX；而操作系統的字體顯示的是字體名稱，而不是字體文件的名字。

打開低版本圖紙的時候有時因?yàn)樽煮w識別錯誤導致直接顯示TTF字體文件名，如SIMSUN.TTF，這種情況反而會找不到字體而導致文字不顯示。

三、字體標記

在字體列表中字體名字前會顯示一個圖標，CAD字體是一個帶A的圖標，操作系統的TTF字體是兩個字母T的圖標，如下圖鎖死。

四、使用方式不同

文字樣式使用CAD字體時，可以單獨使用小字體，也可以小字體和大字體組合。操作系統的字體只能單獨使用。

如果文字樣式對話框中的“使用大字體”是勾選狀態，并且設置了大字體，那么使用的肯定不是操作系統字體。

在使用字體時只要關注文字樣式中的上述一些細節，就不會出現用錯字體的問題。
