又有一位來自車企的從事內燃機研究的讀者提問：這種矩形色塊的熱力圖怎么繪制？今天推出2篇教程：一篇是Origin教程，另一篇是Excel教程。

1.數據表

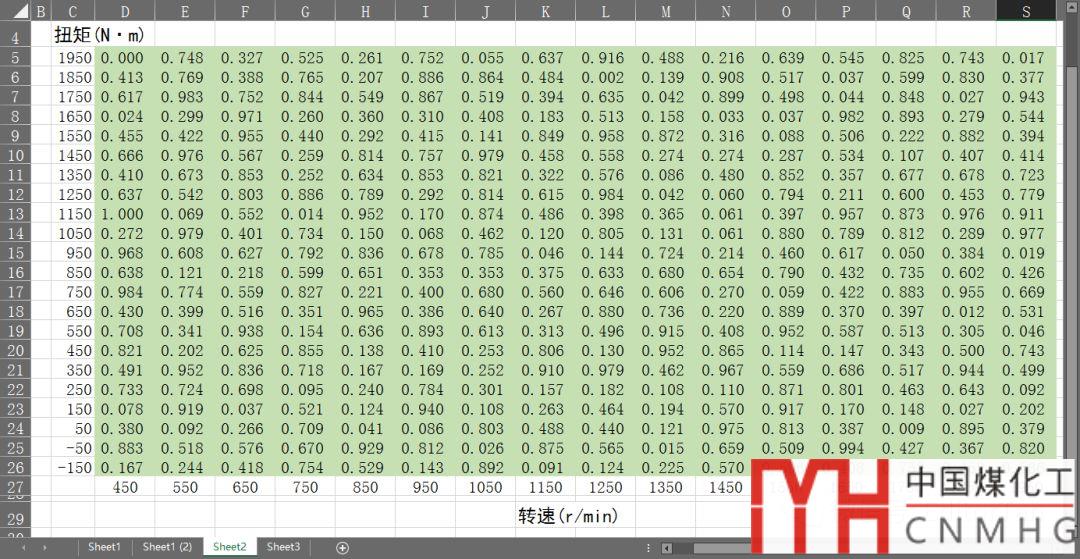

研究轉速(r/min)、扭矩(N·m)兩個因子的增加，繪制發動機排放分布情況（ps：是不是汽車年檢！）。數據表格如下圖。

上述數據屬于虛構數據，方法是在數據的單元格輸入公式“=rand()”產生一個隨機數，然后向右向下拖動填充其他單元格的數據。大家可以根據實際數據拷貝到上表的數據區域中。

2.將Excel表改為坐標系

通常采用Excel可以插入繪制各種類型的圖（包括熱力圖），本文要繪制的圖是矩形散點顏色映射圖（熱力圖），譚編找了Excel的繪圖樣式，沒有合適的。本文使用的是Excel2016版本，或許更高版本的Excel會有本文需要的樣式。

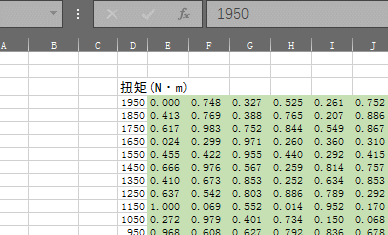

下面演示修改刻度值，需要合并兩個單元格，使之與刻度線對齊。

下面演示修改刻度線、縱軸標題（旋轉90°）：

3.映射熱度顏色（重點）

選中數據區，然后點擊菜單工具“條件格式”-新建規則，在彈框中第一條是“基于各自值設置單元格的樣式”，然后將“樣式格式”的“雙色刻度”改為“三色刻度”，修改三種顏色（如藍色、黃色、紅色），確定即可見證奇跡。

圖例的繪制更神奇！我們輸入圖例標題“排放”，在下方分別輸入“<0、0.1、0.2、0.3、…、1、>1”并回車，即可自動根據我們設定的顏色映射表填充相應值的顏色。

注意，<0和>1的兩個單元格不會自動變色，需要手動填充相應的顏色。


4.導出圖像

設置打印區域：選擇整個繪圖，點擊菜單“頁面布局”-打印區域。

導出PDF：首先選擇繪圖的整個打印區域，點擊菜單“文件”-導出-創建PDF，在彈窗中點擊“選項”按鈕，在彈框中勾選“所選內容”，確定再發布，即可輸出為PDF。

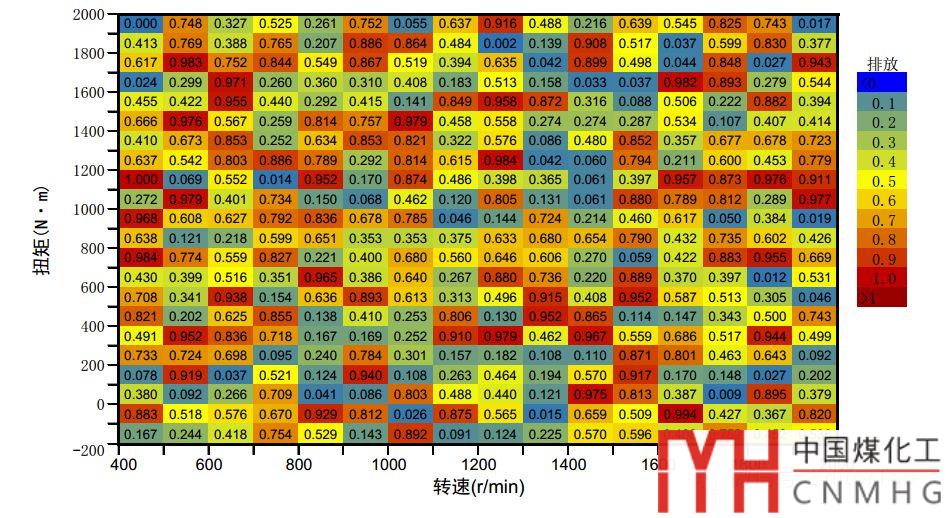

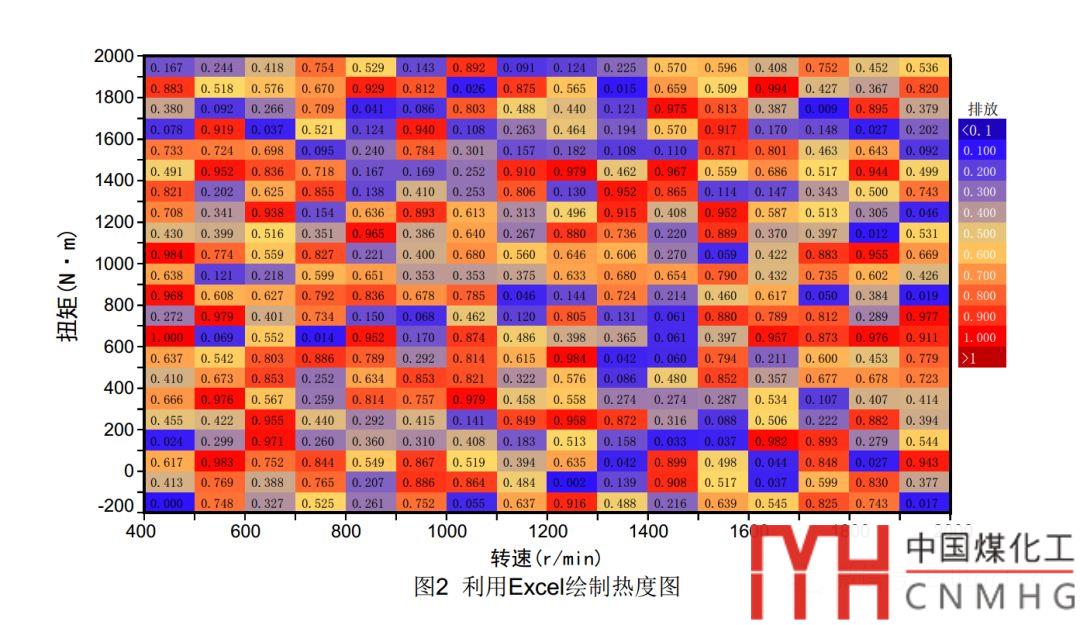

導出的PDF是絕對可以用于發表的高質量的“矢量圖”。最終的效果圖如下：

熱力圖是大數據分析與數據可視化中最常見的一種圖，例如基于地圖的各省的某種數據的熱度分布等等。今天的Excel教程怎樣？譚編給大家提供了一種新的思路。
