昨天剛發了文章，就有網友留言，告訴了比輸入命令更簡單的方法，因此決定重新整理再發一遍。

有網友在群里問了這樣的問題：如何批量生成CAD填充的邊界？我當時還沒有弄清楚，就有網友告訴了他答案。

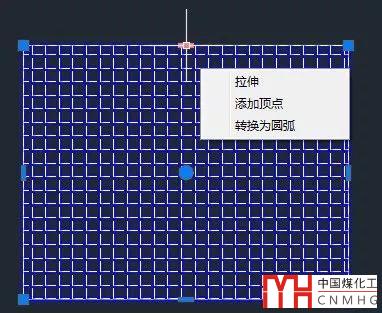

如果填充已經沒有關聯邊界，在高版本中仍可以通過夾點調整填充的范圍，如下圖所示。

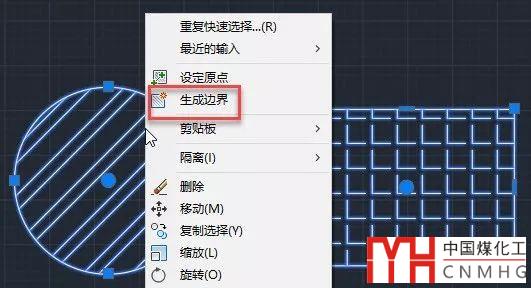

如果希望重新生成這些填充的關聯邊界，可以選擇一個填充，右鍵，選擇生成邊界，如下圖所示。

但如果同時選中多個要生成多個填充的邊界，右鍵菜單中就沒有生成邊界的選項了，如下圖所示。

要想同時選中多個填充生成邊界，就只能用命令了，這個命令有點長：

hatchgenerateboundary

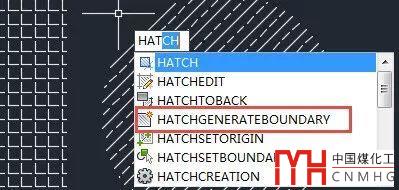

分解一下也不難記，hatch填充 generate生成 boundary邊界，當然現在CAD都有命令提示，我們通常不用輸入完整的命令，輸入前面的字母就可以在列表中找到這個命令了。

執行此命令后，可以依次單擊或框選所有要生成邊界的填充。

如果經常用這個命令的話，不妨到PGP文件里添加一個快捷鍵，如果只是偶爾用的話，只要輸入HA就能在命令列表里找到這個命令了。

怎么編輯CAD快捷鍵？

網友告訴了一個更加簡單的方法：定制右鍵菜單

下面就給大家介紹一下：

1、輸入CUI，回車，打開自定義界面對話框。

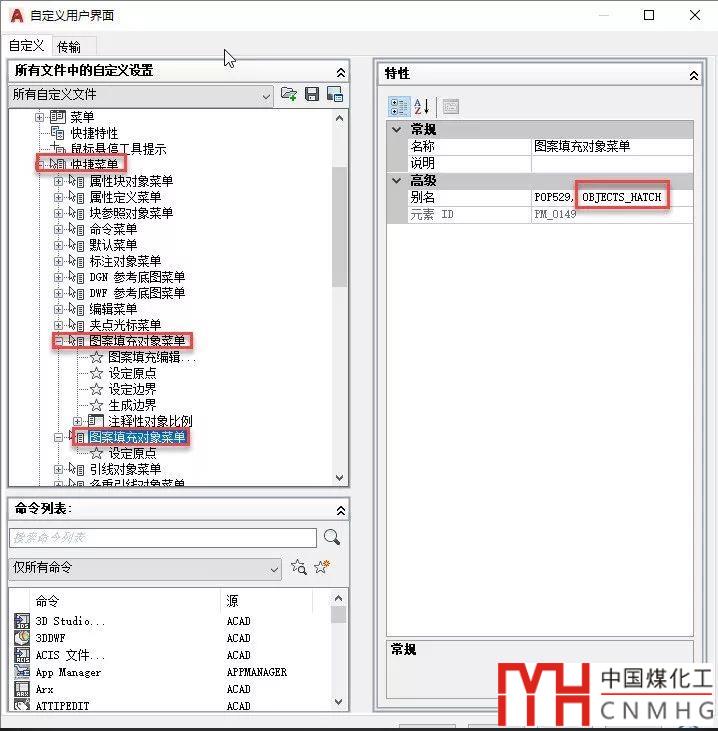

2、在對話框中找到“快捷菜單”項，單擊前面的加號將菜單展開，可以看到這里面有兩個“填充對象快捷菜單”，如下圖所示。

在中文版本中兩個快捷菜單的名字是一樣的，但按網友的說法兩個菜單是不相同的，一個應該是HATCH，一個應該是HATCHES，從右側的快捷菜單的別名可以看到一個是OBJECT_HATCH，一個是OBJECTS_HATCH，一個是選擇單個填充對象的填充菜單，一個是選擇多個填充對象的右鍵菜單。

之所以選擇多個填充對象時右鍵菜單沒有生成邊界的命令，并不是生成邊界命令不支持多個對象，只是在右鍵菜單里沒有加上這個命令，我們?cè)诙鄠€(gè)填充對象的右鍵菜單中加入生成邊界的命令就好了。

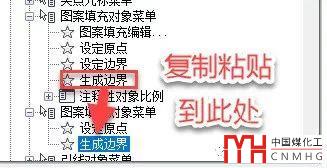

3、直接在單個填充右鍵菜單中選擇“生成編輯”，右鍵，選擇復制，然后選中多個填充對象右鍵菜單，右鍵，粘貼，如下圖所示。

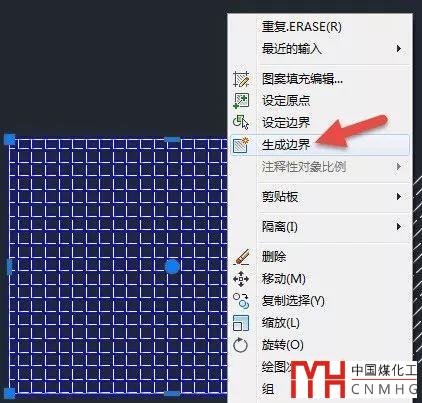

單擊確定關閉自定義界面對話框，選擇多個沒有邊界的填充，現在可以直接用右鍵菜單來生成邊界了，不用再輸入命令了，如下圖所示。

低版本不支持命令列表，我也沒有試是否支持這個命令。如果你的CAD版本沒有這個命令，那就沒有什么好辦法了，只有一個一個地生成邊界了。
