在CAD中有時需要輸入上下標的文字，例如平方、立方等，還有時需要分數，這些效果只能在多行文字里利用多行文字的堆疊功能來實現。下面就簡單給大家介紹一下堆疊功能的使用方法。

CAD堆疊功能

輸入T，回車，在圖中指定兩點作為多行文字的外框，就可以進入多行文字編輯器。

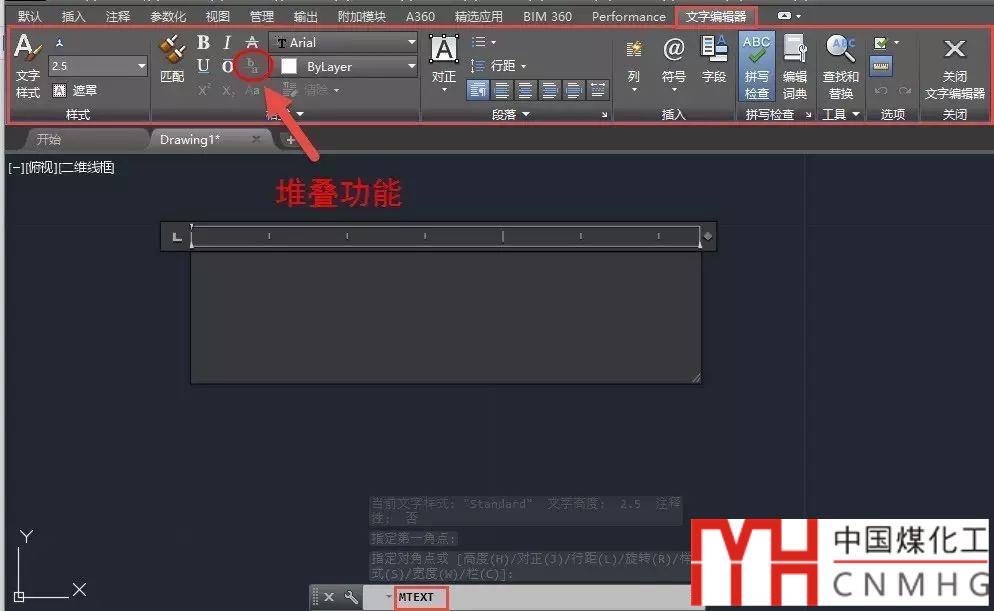

在低版本中多行文字編輯是一個浮動的對話框，到后期版本，文本輸入部分變成了透明的，并且是跟圖片效果一致，頂部有一個工具欄，到了更高的版本，工具欄被放到了頂部的命令面板。

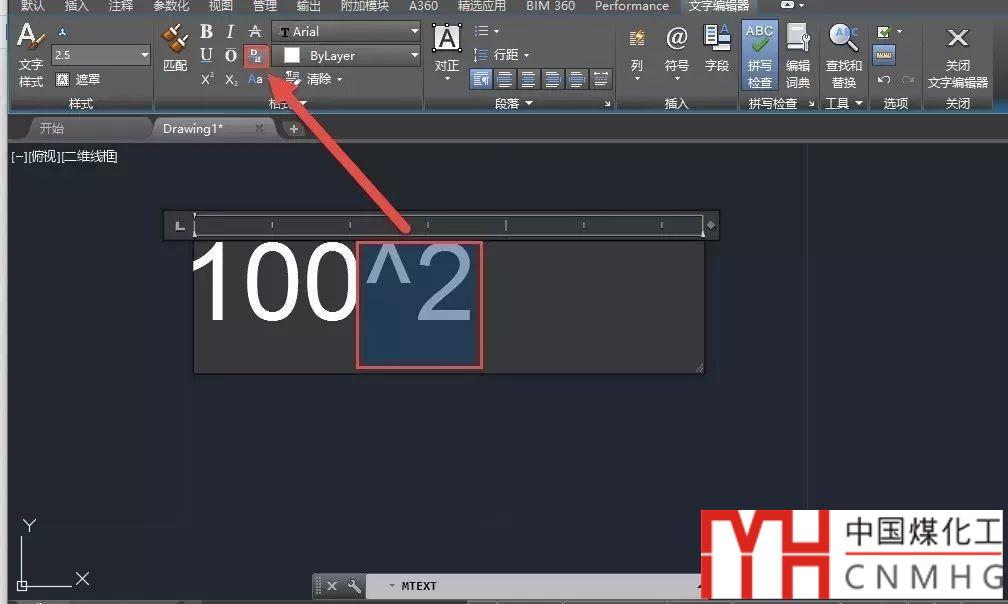

工具欄或面板中b/a的按鈕就是堆疊按鈕，但正常狀態下這個按鈕是灰色的，也就是不能用，我們必須輸入必要的堆疊符號，將堆疊符號和文字都選中后才能使用。

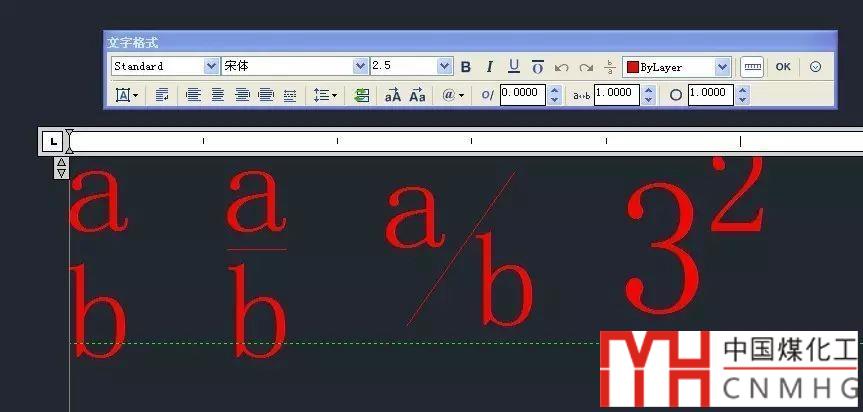

堆疊符號有三種: 分別是“^”，“/”和“#”，在文字前后加上一個類似符號，然后將此符號和文字一起選中后點堆疊按鈕，就可以寫出上下標和分數的效果。

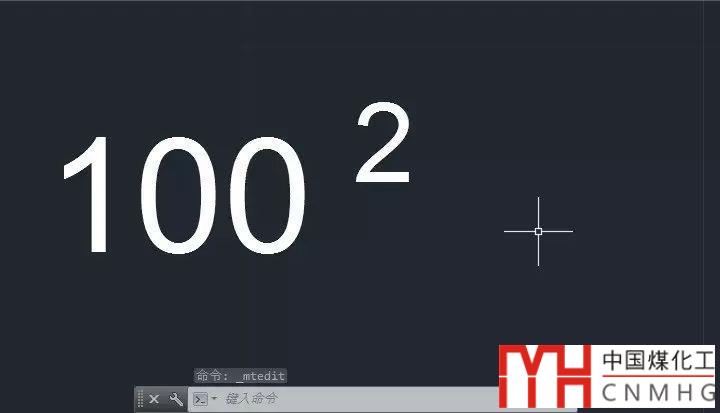

例如你輸入“2^”，選中這兩個字符后點堆疊按鈕后就可以得到平方的效果。

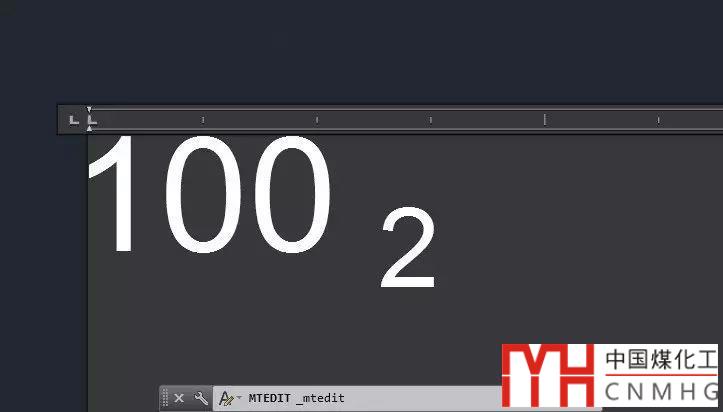

如果輸入“^2”，選中這兩個字符后點堆疊按鈕后就可以得到下標的效果。

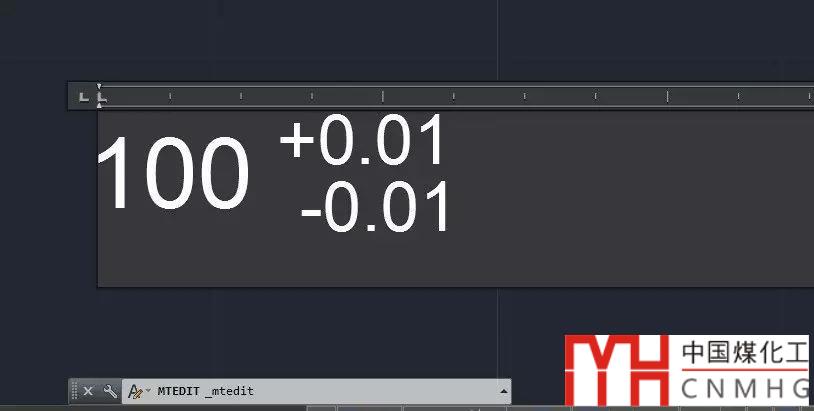

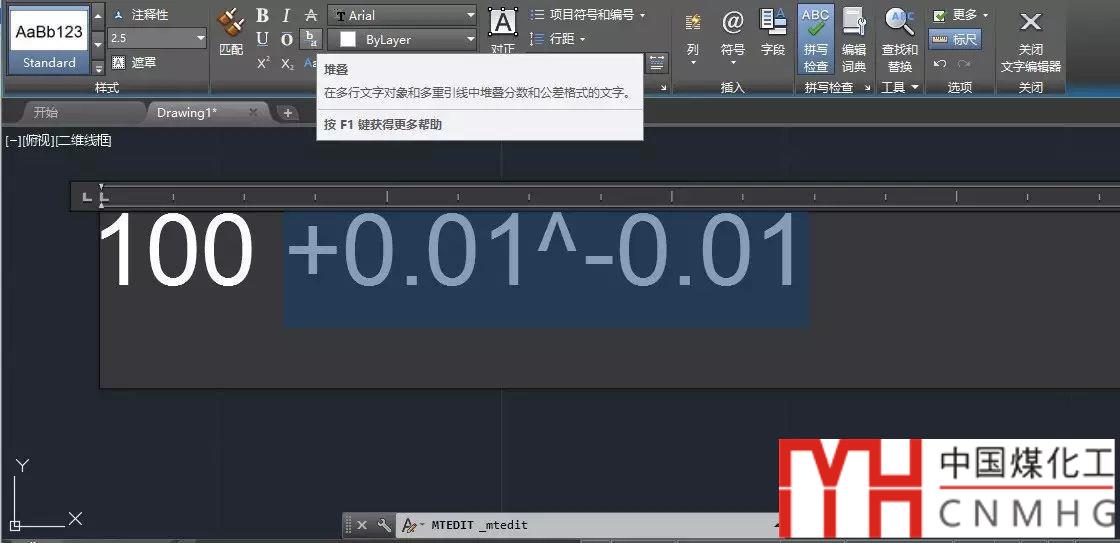

如果我們輸入 +0.01^-0.01，然后將他們都選中后單機堆疊按鈕，就可以得到公差的效果，如圖所示。

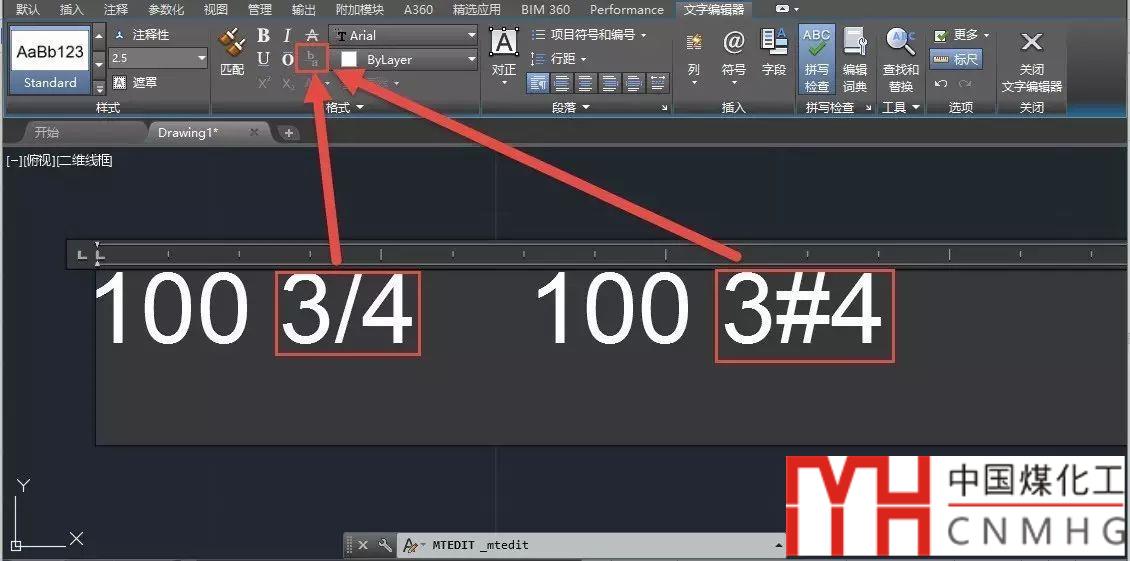

另外兩個堆疊符號類似，我們可以在另外兩個堆疊符號前后寫上數字后，單擊堆疊按鈕，看看堆疊的效果。

不用堆疊輸入平法和立方

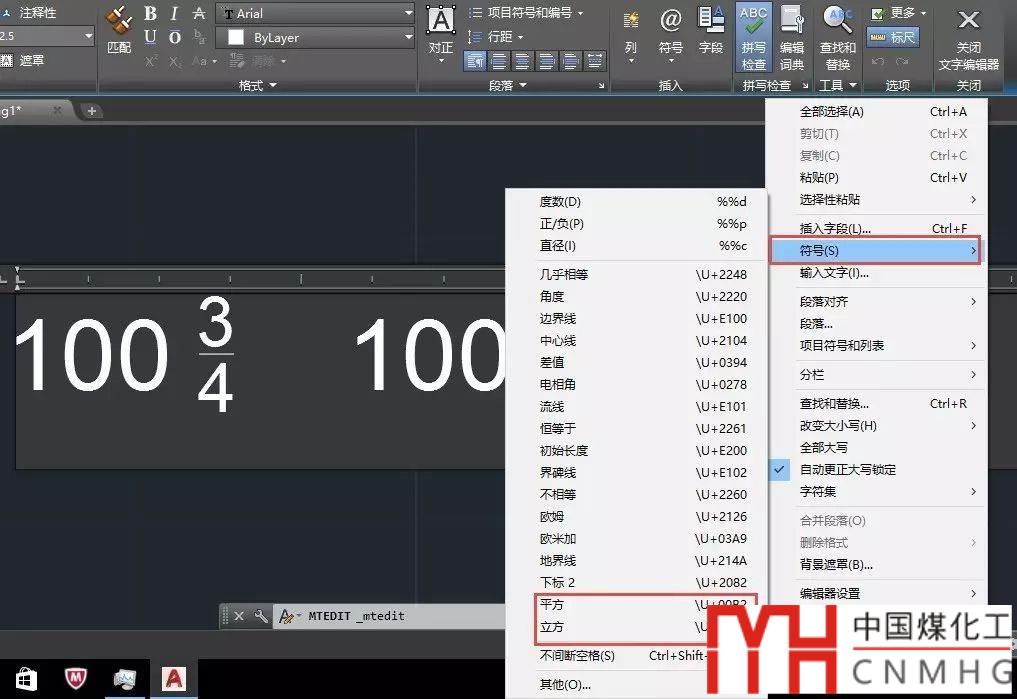

只是單純的平方、立方，用堆疊輸入比較麻煩，如果輸入公差的話堆疊文字顯示是最好的選擇，平方和立方還有更簡單的輸入方法，在多行文字編輯器中右鍵，在右鍵菜單的“符號”列表中可以找到平方、立方等很多符號，直接從列表中選取就好了，如圖所示。

如果你能記得編碼的話，直接輸入u+00B2和u+00B3也可以。如果你選中的字體是宋體這種操作系統自帶的TTF字體的話，在單行文字中也可以直接輸入編碼。單行文字中還支持%%u(下劃線)、%%d(度數)、%%c（直徑）、1（鋼筋符號）等等，有些字體里也支持用類似符號支持平方和立方的輸入。網上也有很多類似的說明，但針對這些說明必須找到對應的字體，否則牛頭不對馬嘴就完全沒有用了。

設置堆疊特性和自動堆疊

堆疊文字的大小有默認值，如果默認值不滿足要求，可以選中堆疊文字后單擊右鍵菜單，再右鍵菜單中會出現非堆疊和堆疊特性選項，非堆疊就是將堆疊文字恢復成不堆疊狀態，單擊堆疊按鈕也可以達到這個效果。

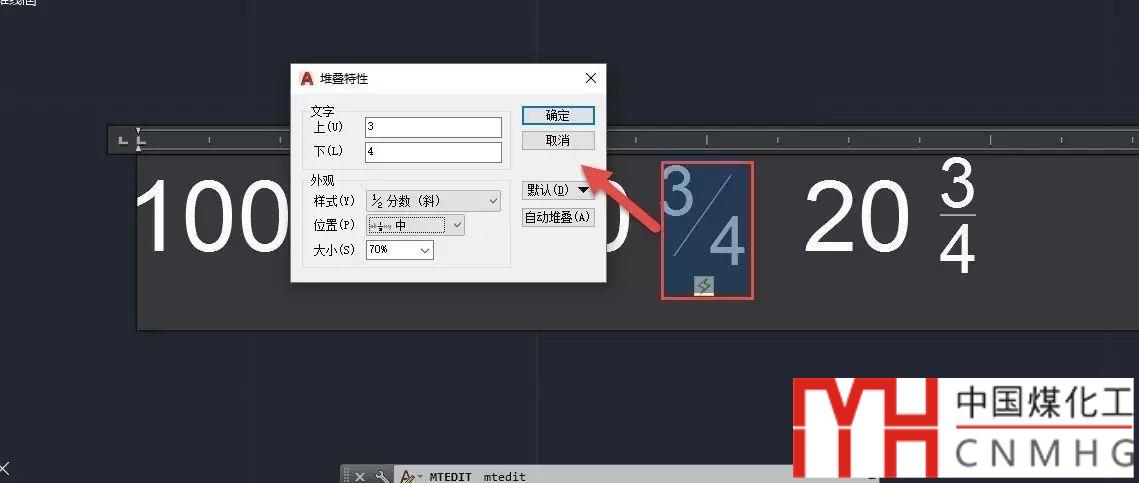

在右鍵菜單中單擊堆疊特性，可以打開堆疊特性對話框，如圖所示。

在對話框中可以設置文字的內容、堆疊的樣式、位置和大小，大家可以調整各項參數看一下效果。

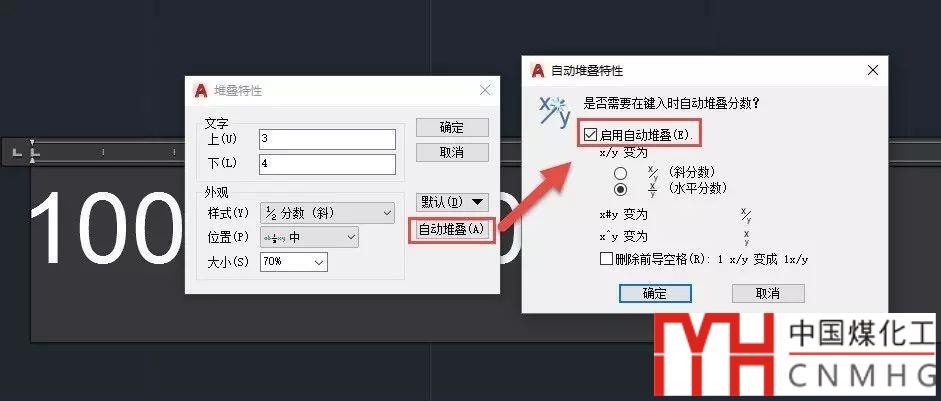

在對話框中單擊“自動堆疊”按鈕，可以打開自動堆疊設置，有些版本在多行文字編輯器的右鍵菜單中就可以直接調整自動堆疊的設置。

自動堆疊設置后，比如我們輸入 3^4后輸入一個空格，前面的3^4就會自動變成堆疊的效果，無需再去點堆疊按鈕。、

以上技巧適用于AUTOCAD和浩辰CAD等類似CAD軟件，只是多行文字編輯器的界面略有不同。有些低版本不支持自動堆疊設置。
