學習筆記，若有誤，還請指正。

上周，設備中心站發布了SW6-2011 V4.0，新版程序在“立式容器”模塊中加入了支耳、支腿、支承式支座、剛性環的計算，加上“臥式容器”模塊原有的鞍座，NB/T 47065的5種容器支座就集齊了。

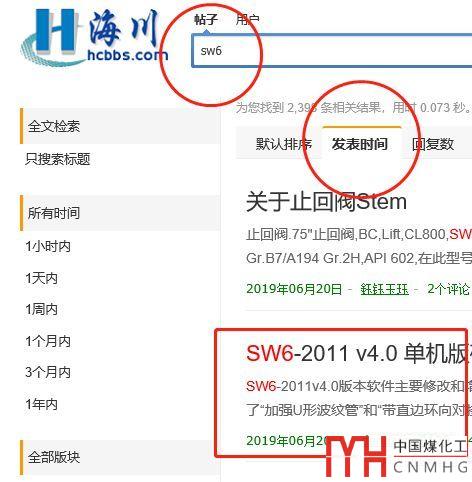

不管您的單位有沒有買這軟件，或者買了人家發貨沒有，某論壇上現在就可以下載，可以先學習學習，見下圖。當然，只能用于在家里學習，商用違法。

圖1

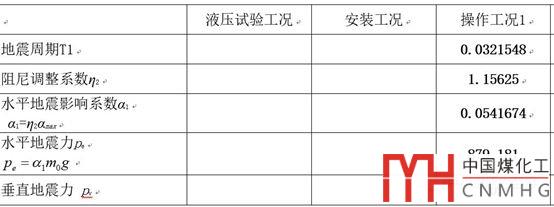

試算了一下支腿，發現其中“水平地震力Pe”的計算（見下方圖2），與現行的GB/T 50761-2018《石油化工鋼制設備抗震設計標準》相比要保守（見下方圖3），少了個系數RE（對于支腿設備取0.45）。

NB/T 47065.2附錄A的 A.2.2明明寫著地震載荷計算見GB/T 50761。why?

圖2 SW6支腿計算截圖

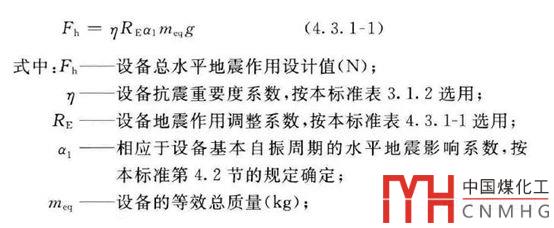

根據GB/T 50761-2018之4.1.3第1款，對于一般的立式容器（即塔器外）可采用“底部剪力法”計算水平地震力，即下式，式中η通常取1，對于支腿設備RE取0.45。

圖3GB/T 50761-2018

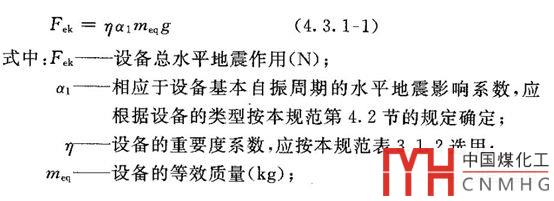

追根溯源，翻看了上一版的GB/T 50761，即2012版，該版本的水平地震力計算式見下方的圖4。SW6 V4.0支腿計算中的水平地震力計算與此一致。

圖4GB/T 50761-2012

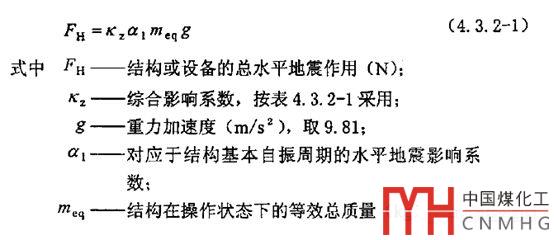

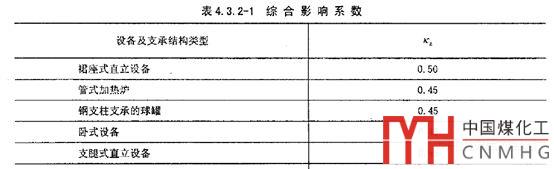

再往前看，翻了GB/T 50761的前身SH/T 3048-1999，其水平地震計算式見下方的圖5，其中綜合影響系數Kz的確定見下方的圖6。

圖5SH/T 3048-1999

圖6SH/T 3048-1999

綜上，對于水平地震力的計算，SH/T 3048-1999與現行的GB/T 50761-2018一致，而GB/T 50761-2012與它的上一版和下一版都不一樣。即，2012版的水平地震力比1999版、2018版都大，從強度校核的角度來說，如果所考慮的載荷偏大，那么校核結果是偏于安全的。

不知道GB/T 50761這樣反復修改的原因是什么？

總之，SW6 V4.0支座水平地震力的計算與2012版的GB/T 50761一致，但與現行的2018版不一致，雖然計算偏于安全，但這標準還執不執行了，有點讓人困惑。
