EXCEL與Autocad關聯后，可以有很多值得想象的功能?？梢岳肊XCEL的易用和簡便性能，驅動Autocad生成圖紙內容或者替換文本標注。

用戶自定義增長圖塊

有些需要與EXCEL相連的程序是一個需要按照一定方向增長的圖塊。一般是一個矩陣數據的EXCEL需要和CAD相連并做替換。矩陣數據雖然可以轉化為1維數據，但是在EXCEL中輸入比較繁瑣，用矩陣數據比較方便輸入。

舉個例子，比如對于管口表：

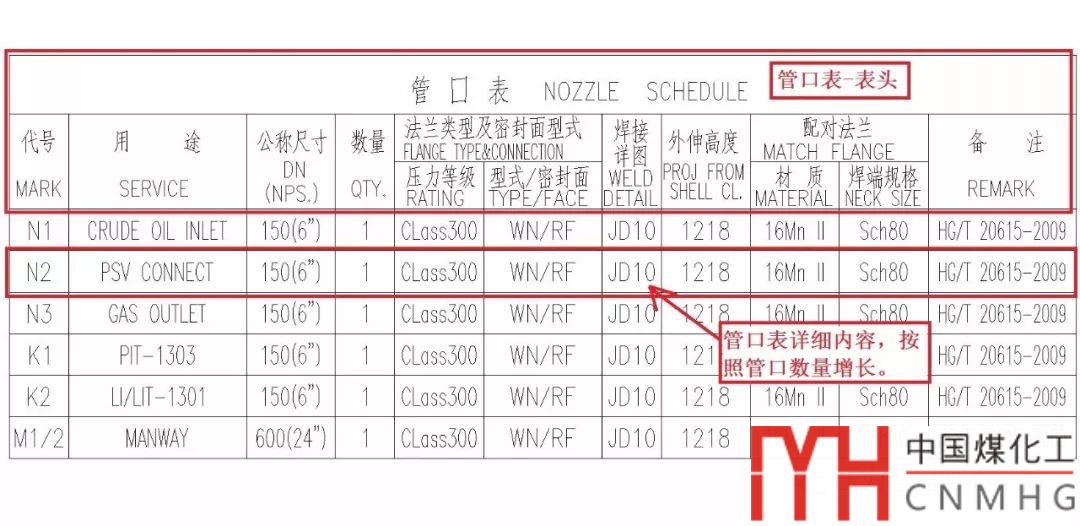

觀察管口表特點，它由兩部分組成，一部分為管口表表頭，它是不變的，一部分為管口表詳細內容，它隨著管口號的不同而改變。

那么應該如何為這種CAD的生成制作一個EXCEL的對應表格，并自動替換呢？為了實現這個功能我們需要先制作兩個圖塊：

管口表表頭為lanpec_gkbhead.dwg，管口表詳細內容為lanpec_gkb.dwg，插入點均為右上角。用“W”命令寫塊需要定義好插入點方便操作，并定義好表頭的和表的名稱。將兩個塊文件放置在下圖所示路徑里。

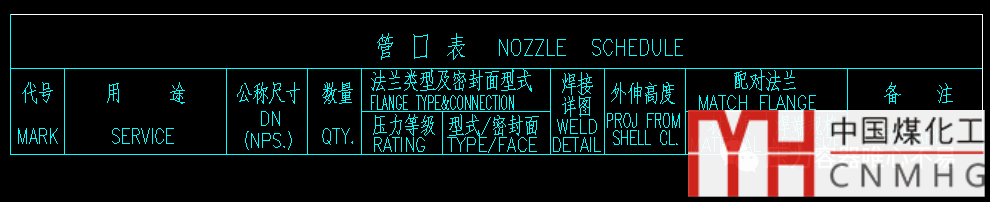

lanpec_gkbhead.dwg的圖塊內容如下圖所示：

lanpec_gkb.dwg的圖塊內容如下圖所示：

在EXCEL中對應的表格上前三行填寫上如下內容：

EXCEL的A3~F3填寫上表頭/表名稱（即寫塊的名稱），插入點以及表和表頭的高度、寬度。與剛才的塊名稱要一一對上。

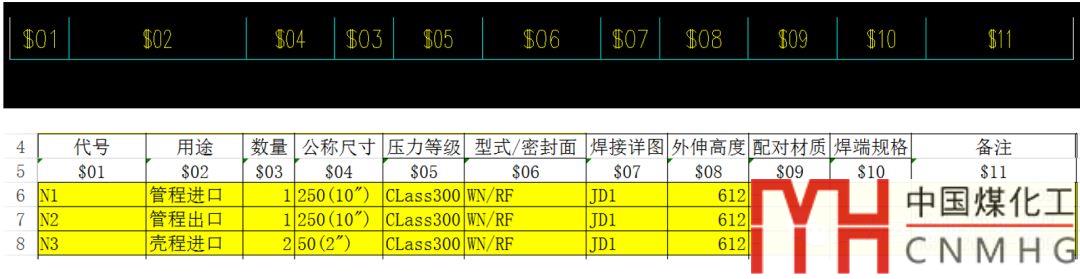

在EXCEL第5行填寫替換代號，EXCEL中代號與CAD中的代號一一對應。在EXCEL第6行及以下的行數填寫完整的管口表。

填寫完成后框選填寫的部分

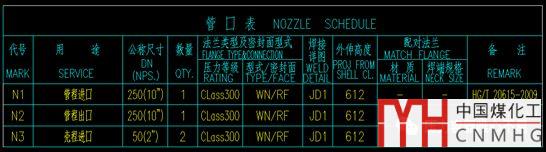

生成的效果圖如下：

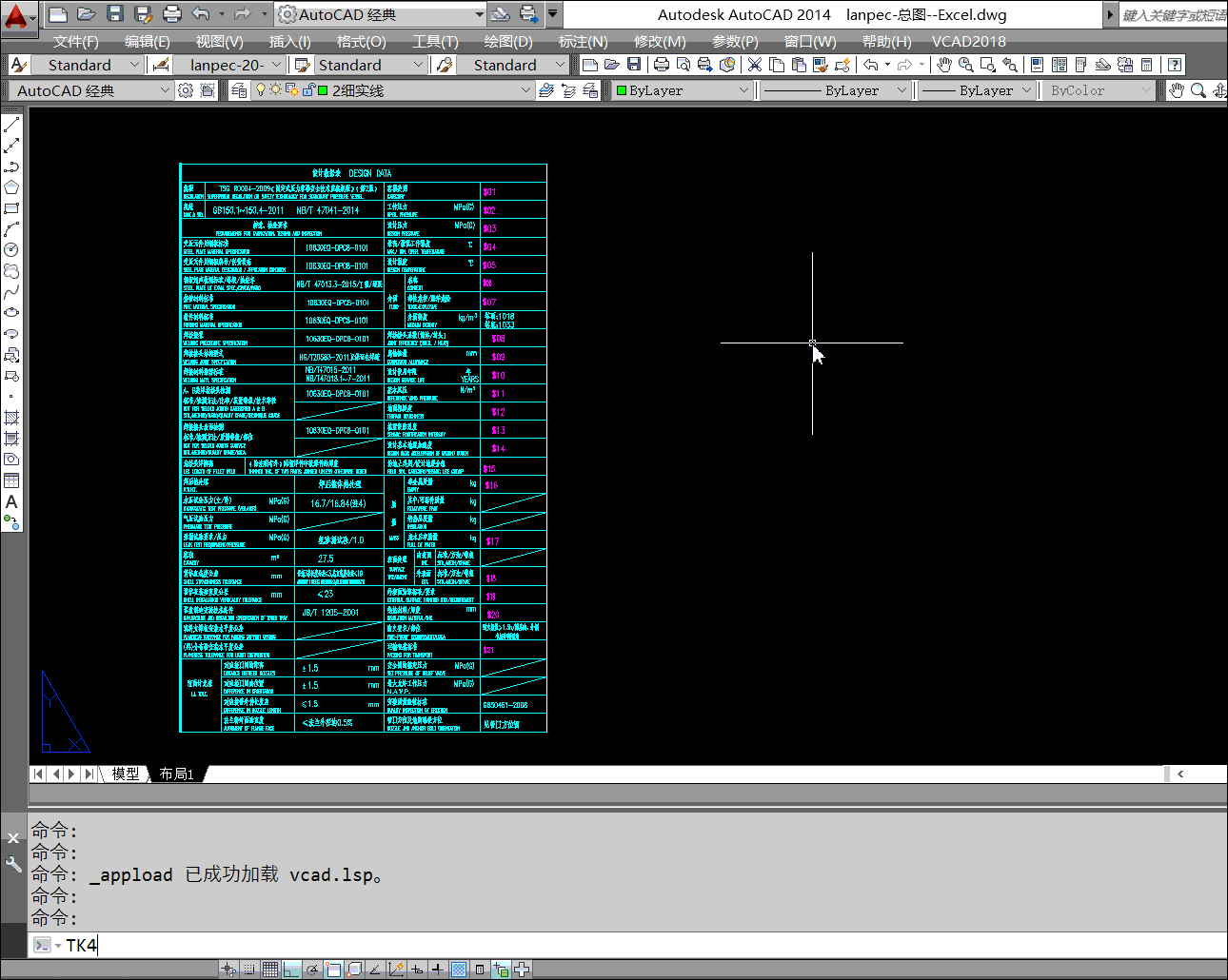

動畫演示生成過程如下：

用戶可以自己定制其他一些會增長的圖塊。

-明細表在EXCEL中制作，但是需要在圖紙中生成DWG圖紙；

-管口明細表；

-局部應力管口載荷表，可以EXCEL中制作一個按照DN查詢載荷的程序，自動填寫各方向載荷，再在Autocad中生成載荷表。

等等

批量替換EXCEL對照表的內容

有時候我們需要將圖庫中的文字或者標注進行批量替換?？梢允褂胑th來實現。自己制作批量替換程序可以采用如下兩步。

第一步：制作需要批量替換的圖塊命令，在CAD中寫塊，放入tk4文件夾中。

需要使用的時候，用tk4調用并打開。

EXCEL中的內容填寫格式如下：

第二步：制作相應的圖塊文件。

將DWG中相應的圖塊進行“W”寫塊操作，并將DWG放入在tk1中。

使用時，現在tk1中調入相應的圖塊，再在tk4中調入相應的EXCEL，接著使用eth程序，框選EXCEL的內容和框選cad中需要被替換的內容。完成相應的替換。

程序還可以用在替換舊規范，比如將B列填寫老規范，C列填寫更新規范。使用eth后，如果圖紙中出現B列中的規范，那么會自動替換成C列對應的規范。

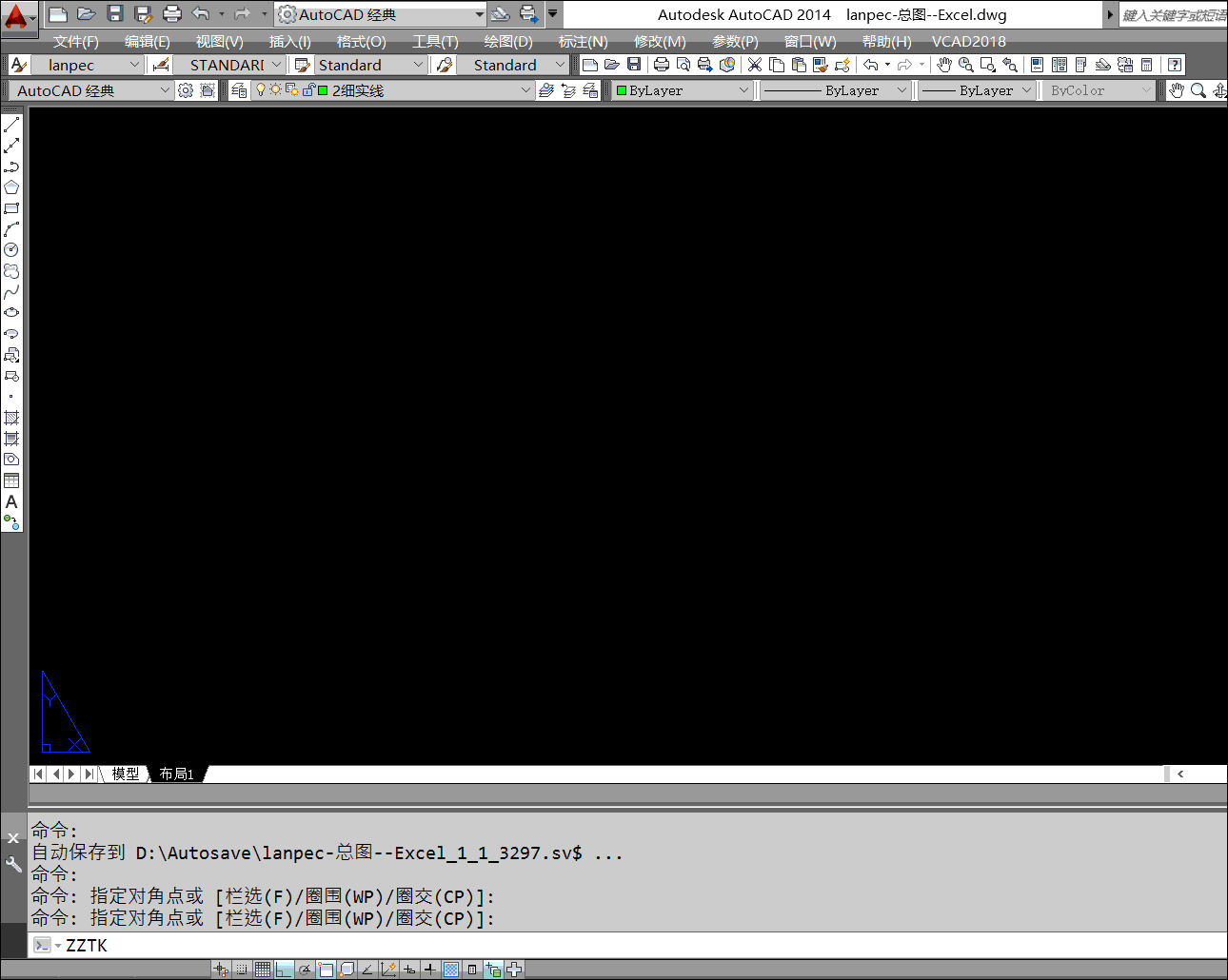

效果如下：
