我們平時插入的各種尺寸的圖框，都有內外2個邊框，外邊框和紙張大小一樣，比如A4圖框的尺寸是（297x210)，內邊框比外邊框各向內縮5mm或10mm，裝訂邊內邊框比外邊框內縮25mm，這些大家都知道，國家、行業對圖框有要求，大多數單位都有標準的圖框。但很多人，尤其是初學者還是糾結于打印的時候這個外框是不是不是必須要打印出來。

圖框標準

每日一貼——CAD打印的基本操作和重要的注意事項

其實要決定是否需要打印圖框的外邊框很簡單，主要看你的紙張和對比例的要求，所以對紙張的規格和打印設置足夠了解，就不會為這個問題糾結了。

關于A0-A4標準紙張

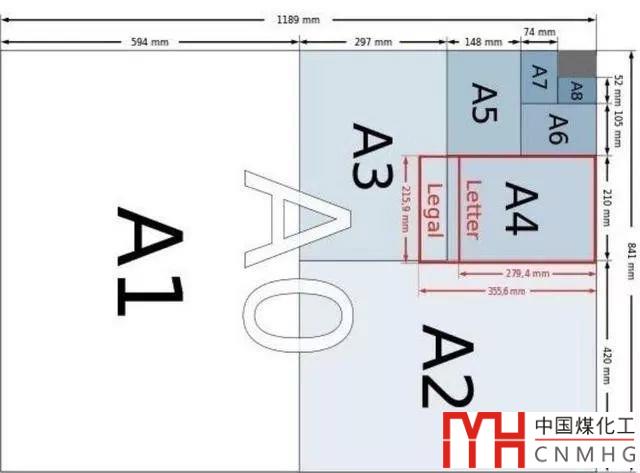

A4紙是由A0紙經四次對裁形成的紙張大小。而A0紙的尺寸是由國際標準化組織的ISO 216:1975標準中的A組紙張標準規定的。按規定A0紙的標準尺寸為：長1189毫米;寬841毫米。如果將A0紙沿著與寬邊平行的中分線對折，然后裁開，就會得到兩張A1紙，大小為A0紙的一半。如此重復折裁4次，就會得到16張A4紙。

這也就是我們有時也將A4紙叫做16開紙的原因。事實上16開紙的尺寸是依據我們的國家標準制定的。A4紙的標準尺寸為：長297毫米;寬210毫米。16開紙的尺寸為：長260毫米;寬185毫米。

因此A4紙的A就代表著國際標準中的A組紙張，4代表它是由A0紙折疊裁剪4次而來。

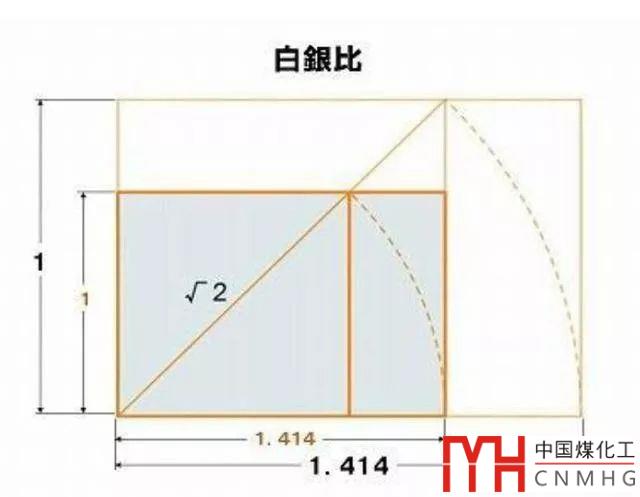

那么A0紙的尺寸標準又是根據什么而定立的呢？首先，A0紙的長寬相乘得出的面積為一平方米。其次，A0紙的長寬尺寸也是依據特定的比例來確定的。這一比例為長寬比等于√2，大約等于1.414. 這一比例通常被稱為白銀比例。白銀比例是相對于有名的黃金比例而說的。

那么為什么要采用這一比例呢？那是因?yàn)椴捎眠@一比例有如下好處：

首先，采用這一比例按照對折剪裁的方式可以得出一系列長寬比的比值都為√2的紙張尺寸，也即長寬比保持不變。而采用其他比例的紙張尺寸卻無法達到這一點。為了清楚這一點，我們可以隨便舉個例子。我們假設某張紙的長寬比為2：1，即比值為2，則對折之后形成的紙張長寬比為：1：1，即比值位1。

其次，采用這種比例的系列紙張，小一號的紙張，其長和寬按照這一比值放大同樣的倍數，可以得到大一號的紙張。而按其他比例形成的長寬尺寸卻無法實現這一點。這一特點有利于我們平時印刷或打印時的紙張節約。

--下面是廣告，非本文圖片--

如何確定邊框是否需要和能打印出來？

首先，無論用什么方式打印，打印范圍都要捕捉圖框的外邊框。

如果想出圖之后跟標示的比例相符，又要打印出外邊框，就需要用比圖框尺寸大的紙張。

比如大幅面繪圖儀使用的卷筒紙的寬度會比標準的紙張寬一些，比如A0圖框的寬度是841mm，而是A0卷筒紙的寬度是880mm，A1圖框?qū)挾仁?94mm，而A1卷筒紙的寬度是620mm，紙張比圖框?qū)挾撩拙褪菫榱吮ＷC圖框的外邊框可以完整打印，然后可以按照外邊框來裁剪打印出來的圖紙。

而普通辦公用打印機使用的是標準紙張，也就是紙張尺寸會跟我們圖框的尺寸完全相同。如果選擇跟圖框相同大小的紙張又要按規定比例打印，那外邊框肯定打印不出來。但按外邊框設置打印窗口并設置居中打印或?qū)⒋蛴∑圃O(shè)置為0，可以保證圖紙四周可以按圖框繪制的寬度留出邊界。如果希望打印出圖框的外邊框，就需要選擇大一號的紙張，比如打印A4圖框的時候需要選擇B4或A3的紙張。

CAD中A4的圖框?yàn)槭裁丛贏4紙上打不下？

如果只是想打印一個小樣看一下，對比例并沒有嚴格要求，或者認為圖紙需要打印出外邊框，以使所有信息都能打印得出，則可簡單選擇“充滿圖紙”，不必去考慮打印比例是否符合要求了。對于出圖比例和標示比例不符的問題，你可以在圖紙上標示出“所有尺寸均以圖中標注為準，不得以比例尺量取”之類的字樣。

其實只要根據我們的需要正確地繪制圖紙、插入圖框、設置打印范圍，設置比例、選擇紙張，打印結果就應該是我們需要的。初學者實際打印幾次，很容易就可以了解了這些設置之間的關系。
