有網友說他的圖紙Z坐標都是0，但隨便畫了相交的直線卻捕捉不到交點，但畫一個圓，直線和圓之前卻能捕捉到交點，他說直線之間可以捕捉到外觀交點。之前遇到過類似情況，是因為直線有Z坐標，兩條直線不在同一個平面上，所以捕捉不到交點，但可以捕捉到外觀交點，于是讓他將單位設置成多保留幾位小數點，但Z坐標仍顯示為0，而且新畫兩條直線仍捕捉不到交點。最后只能將他把圖紙發過來了。

CAD對象捕捉的相關問題和技巧

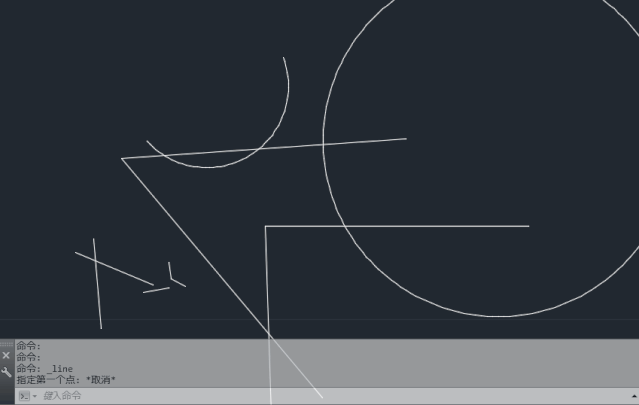

圖紙非常簡單，只是畫一些簡單的直線、圓和弧，確實如他所說直線之間的交點捕捉不到，但圓之前的交點可以捕捉到，如下圖所示。

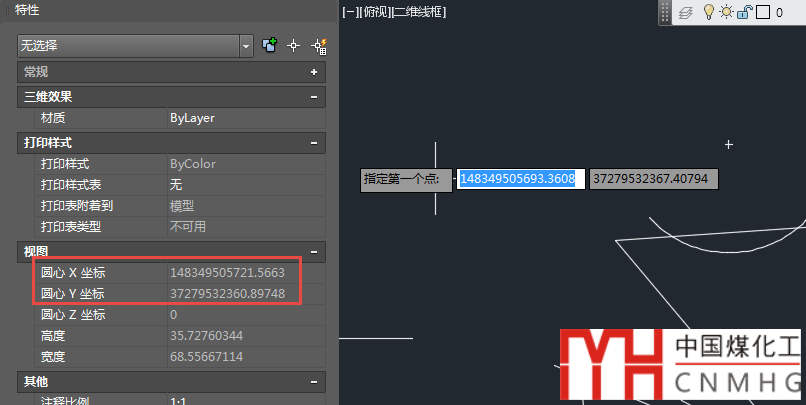

這是怎么回事，這張圖紙中圖形很少，也沒有太復雜的圖形，最后我將問題定位到了視圖的坐標上，視圖的坐標非常大，也就是說圖形離坐標原點很遠，如下圖所示。

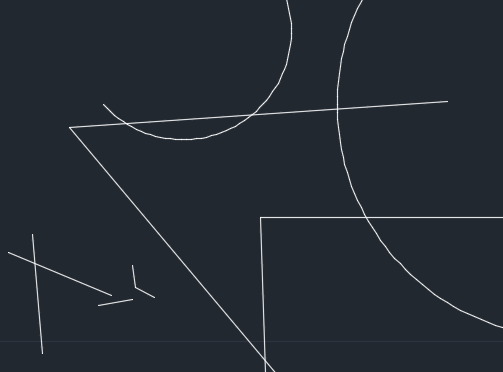

視圖中心的坐標達到了10的13次方，這個坐標按道理還不算太大，我嘗試將圖形整體選中，然后移動M到原點（0,0）附近，然后再進行捕捉，就正常了，如下圖所示。

很多地形圖的坐標也達到這個數量級，為什么在哪些圖紙里中沒有出現這個問題呢？這張圖中為什么端點和中點的捕捉?jīng)]有問題，偏偏交點捕捉有問題呢？

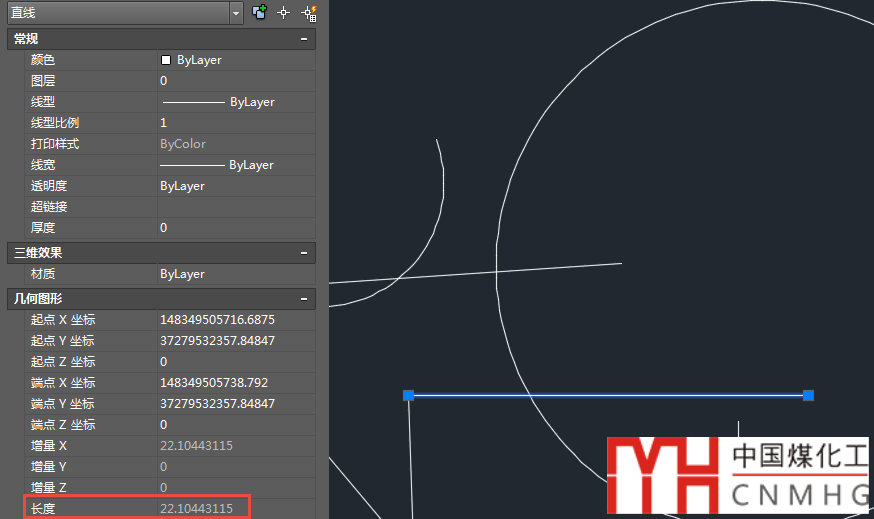

問題的原因到底在哪兒呢？其實注意看上面的視圖坐標的截圖可以發現，雖然視圖中心的坐標很大，但視圖的長寬非常小，也就是說那些圖形的尺寸也比較小，都小于100，如下圖所示。

上面的直線長度只有22，問題就出在這兒了。

CAD雖然號稱提供了一個無限大小的虛擬空間，而且可以精確定位和繪圖，但考慮到軟件運行的速度，軟件在計算過程中還是會進行一些優化，會根據視圖大小和坐標值的大小調整計算精度。端點捕捉直接取坐標點即可，中點的計算也相對簡單，起點和端點坐標相加除2就可以了，交點計算就相對復雜了，可能會用到坐標的乘除運算，數值的數量級就會增長很多，13次方成13次方就會到10的26次方甚至更大，精度上就需要適當減低，但直線長度很短，也就是相對13次方的坐標來說幾乎可以忽略，最終就可能導致無法獲取交點。但為什么外觀交點可以捕捉得到呢？外觀交點是以當前視圖，也就是顯示后看到的效果來計算交點的，計算時采用的應該不是圖形的實際坐標數據，而是以當前視圖顯示的數據進行計算的。

實際內部如何運算，公式是如何設置的，精度是如何取舍的我并不知道，這個只是我的一個猜測，但大致的原因就是如此。

我打開原圖，選中所有圖形，然后用SC縮放命令將所有圖形都放大了10萬倍，也就是圖形尺寸值跟坐標值減少了10萬倍，全圖顯示后也能正常捕捉到交點了。在一些地形圖中，雖然圖紙坐標也會到到10的13次方或更大，但圖形的尺寸也會很大，計算精度的優化調整也可以保證正確地捕捉到交點。

如果圖形遠離坐標中心，可能會出現各種異常，比如之前遇到一些視圖坐標超過10的30次方的圖紙，這類圖中，縮放、夾點顯示等可能會出現異常，在之前的文章中曾講過這方面的問題。

為什么CAD直線、多段線等圖形只顯示一個夾點？

CAD鼠標中鍵雙擊后圖紙不見了或者變成了小點怎么辦？

除了坐標值異常大以外，當坐標值相對圖形尺寸大很多數量級的時候，在各種CAD軟件里也會出現各種不正常的現象，這圖紙中在AUTOCAD中會捕捉不到交點，在浩辰CAD里打開可以正常捕捉交點，但浩辰CAD在坐標極大時也可能會出現其他問題，比如填充面積計算不正確的情況，AUTOCAD捕捉不到交點或浩辰CAD填充面積顯示錯誤，這些都是性能和計算精度取舍的結果。

這種問題可以說是BUG，也可以說在精度和性能之間尋求平衡的一個結果，CAD軟件可以通過調整精度或改變計算方法，從一定程度上解決這類問題，但如果視圖尺寸或坐標極小或極大仍然可能會存在一些問題。因此大家在畫圖的時候如果出現類似捕捉、縮放、顯示的問題，可以先檢查一下視圖坐標，方法很簡單。

不選擇任何對象，打開特性面板（CTRL+1）,看一下視圖的坐標和長寬值，是否異常大或兩者之間差的數量級比較多。如果感覺不太對，就可以將圖形移動到原點附近再試試。

我們可以看到，AUTOCAD雖然是國外成熟的CAD軟件，但仍然會有BUG和計算精度導致的各種問題，國產CAD也不例外，可能問題會比AUTOCAD多，但有時AUTOCAD有問題，國產CAD卻沒有問題，希望大家多支持國產CAD軟件。
