昨天介紹了視圖縮放和圖形縮放的命令，有網友留言對齊也可以進行縮放，確實如此，其實CAD中還有專門用來縮放文字的命令，你用過沒有？

在CAD繪圖中，圖形通常按照1:1繪制，但打印時或設置布局時會根據圖面和紙張的大小設置打印比例或視口比例，比如設置成1:100或1:50。無論我們?cè)O(shè)置什么樣的比例輸出，在輸出的圖紙上文字的大小要求是一致的，因此我們就需要根據輸出比例設置標注樣式以及文字高度。如果圖紙是按1:100的輸出比例來設置的文字高度，比如是300，現在要按1:50的比例的打印，文字高度就應該統一改成150，我們?cè)趺床拍芸焖賹⑺形淖侄家淮涡缘匦薷某?50呢？

修改方法當然有很多種，例如用快速選擇將文字都選出來，在屬性框中調整文字高度；設置好一個文字高度后，用格式刷來刷其他文字，等等。CAD本身針對這種情況專門設置了一個命令：文字縮放（SCALETEXT），但估計很少有人用，你如果沒有用過的話不妨試試。

CAD打開特性面板的9種方法

CAD的文字樣式應該如何設置？

格式刷到底可以匹配哪些特性？為什么有時候文字格式無法匹配？

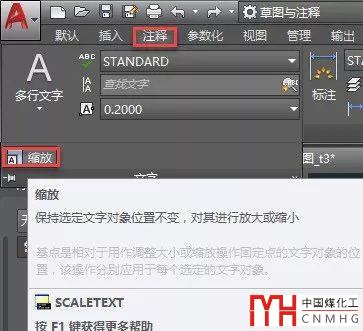

這個命令從菜單里都可以找到，如果使用經典界面，在下拉菜單里選擇：修改>對象>文字>縮放（浩辰CAD的下拉菜單：文字>縮放），如果你用RIBBON界面，可以在“注釋”選項卡的“文字”面板的滑出式（單擊帶下箭頭的文字面板標簽）中找到縮放文字按鈕，如下圖所示。

當然如果記住了命令：Scaletext，就不用到處去找這個命令了。

文字縮放命令相比其他修改方式有下面幾個好處：

一、可以自動過濾文字，運行此命令后，只需框選要修改的圖紙范圍，就會自動將所有文字對象選擇出來（塊內文字除外）；

二、在縮放時可以設置文字的對齊方式，默認會使用“現有”的對齊方式，而且文字高度可以按字高、比例以及匹配對象多種方式設定。

三、選定的文字對象會保持原位置不變，不會像用SCALE縮放命令改變比例的同時相對位置也會發生變化。

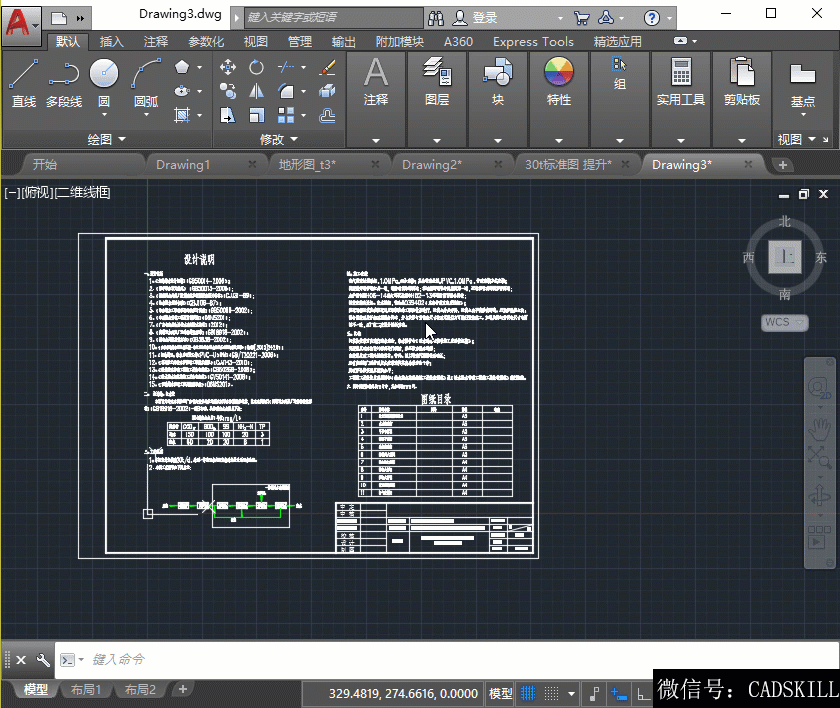

下面我們先簡單看一下操作的效果。

縮放文字的選項如下：

選擇對象：

輸入縮放的基點選項[現有(E)/左對齊(L)/居中(C)/中間(M)/右對齊(R)/左上(TL)/中上(TC)/右上(TR)/左中(ML)/正中(MC)/右中(MR)/左下(BL)/中下(BC)/右下(BR)] <左下>:

指定新模型高度或 [圖紙高度(P)/匹配對象(M)/比例因子(S)]<3.0000>:

模型高度：設置圖中沒有設置注釋性文字的高度。

圖紙高度：設置圖中使用注釋性文字的高度。

CAD的注釋性怎么用？

匹配對象: 將已選文字高度與某個選定文字的高度匹配。、

比例因子：可以輸入文字縮放的比例，比例設置的方式跟SCALE命令一樣，可以直接輸入比例，也可以輸入R參照參數通過選擇兩個長度來計算比例。

如果你沒用過這個命令，不妨先試試，將來可能在修改圖紙局部或全圖文字的時候也許會用得上。

為了解決同一張圖紙多比例出圖，或一張圖紙內有多比例圖形的問題，CAD高版本提供了一種新的特性：注釋性，對于文字、標注、圖塊、填充、視口、空間都可 以設置注釋性比例，一個文字可以設置多種比例，比如1:10、1:50、1:100等等，當空間比例或視口比例改變時，文字的預設比例中如果有此比例，將自動按此比例顯示。
