CAD圖紙中文字、標注等注釋對象也是圖紙的重要組成部分，CAD圖中文字有很多種類，比如單行文字、多行文字、屬性文字、字段等，有些文字是獨立的對象，有些文字則在圖塊或外部參照中，因此CAD的查找替換提供了很多選項，實際使用過程遇到的問題也不少，比如明明能看到的文字卻查找不到，怎么從很多相近的字符串中查找處需要的文字等等。

之前發過介紹查找問題的文章，但發現內容并不全面，今天正好有網友子在群里問道，因此決定重新將相關技巧和問題再整理一下。

一、了解查找替換對話框

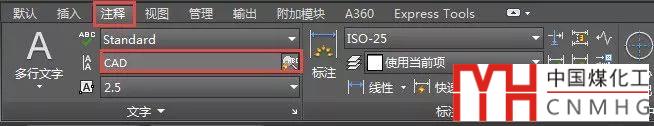

查找的命令是FIND，在編輯菜單中可以找到查找命令，但在高版本的命令面板卻不太容易找到這個命令，最后終于在注釋選項卡中找到了查找的命令，如下圖所示。

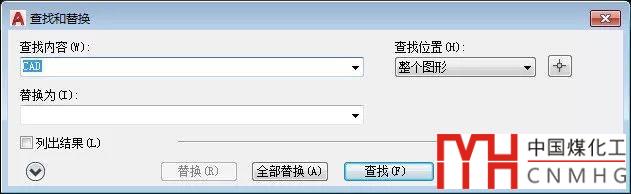

CAD的查找替換對話框跟OFFICE軟件差不多，如下圖所示。

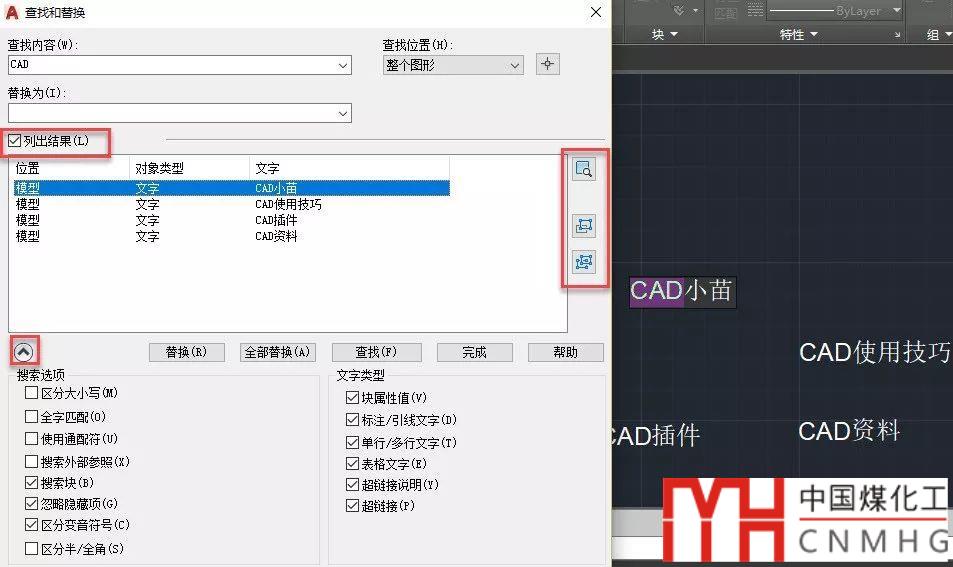

如果沒有特殊情況，我們直接輸入查找和替換的字符就可以了，必要的時候可以在右側選擇查找范圍。如果還可以將查找的結果列出來并看這些查找到的對象在什么位置，如果有特殊需要，可以單機左小角的箭頭將設置選項展開，如下圖所示。

默認的選項基本可以滿足常規查找替換的需要，如果要區分大小些、半/全角、全字匹配或使用通配符，或者需要搜索外部參照中文字的特殊需要時在設置選項即可，但首先要知道有這些選項，查找遇到問題的時候知道到哪兒去設置。

顯示查找結果后，右側有幾個按鈕，可以縮放顯示選定的文字，也可以選定查找的對象，提示很明確，這里就不再詳細介紹了。

二、為什么圖面上明明能看到文字卻查找不到？

有時候明明看到圖中有這些文字，卻查找不到，這是為什么呢？

之前發過相關文章，但還是漏掉了一些情況，這里重新總結一下。

看得到文字卻查找不到有兩種可能：一種是文字正常，但查找的選項設置不正確；還有一種是這些文字就不是普通文字，根本就查找不到。下面就把可能出現的各種情況總結一下，大家遇到類似的情況可以依次排查一下。

1、查找位置設置不正確

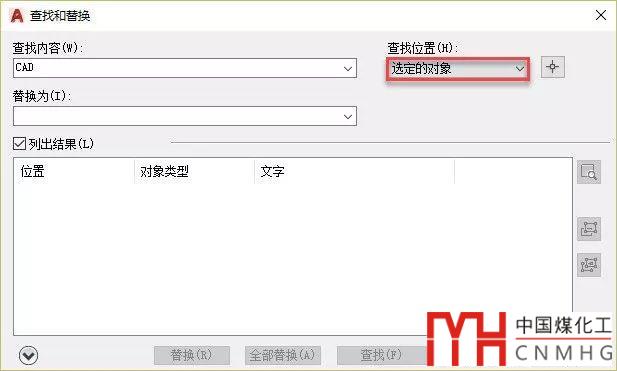

如果我們不小心將查找范圍設置成“選定的對象”，結果并沒有選中要查找的文字，所以導致文字沒有查找到，如下圖所示。

還有網友遇到過這樣的情況，他確實想在選定的對象中查找文字，但他要查找的文字在圖塊內部，框選對象的時候，文字確實在框選范圍內，但他從左往右框選時只框選圖塊的一部分時，圖塊并沒有被選中，也就是圖塊并不在查找范圍之內，因此圖塊內的文字沒有查找到。

在查找位置內還有一個選項是“當前空間/布局”，如果設置成了這個選項，在布局的圖紙空間是搜不到視口內（也就是模型空間）的文字的。

2、搜索選項設置不正確

前面我們將了查找替換有很多選項，如果選項設置不正確也會導致搜索不到相關文字，比如我們?cè)O(shè)置了區分大小寫，查找條件是CAD，就肯定搜不到cad，如果沒有勾選“搜索塊”和“塊屬性值”，就搜索不到圖塊內的文字或?qū)傩晕淖帧?/p>

3、沒有做成圖塊的屬性文字

屬性文字是一種比較特殊的文字，在沒有做進圖塊的時候顯示的是屬性的標記，做成圖塊后顯示的是屬性的值。在查找的搜索選項中包含“塊屬性值”，也就是說只能搜到屬性的值，是搜不到屬性的標記的。

每日一貼——CAD屬性塊創建、編輯的相關技巧

屬性文字當做普通文字是一種錯誤的用法，如果這種文字，最好能將它轉換成普通文字，可以用下面這個插件。

CAD插件-屬性文字標簽轉換為普通文字

4、圖塊中被設置成固定的屬性值

如果屬性定義的時候被設置成固定，屬性值也無法查找替換，因此也是只能看到不能查找。

為什么定義屬性后創建的塊不是屬性塊？--固定

5、字段FIELD

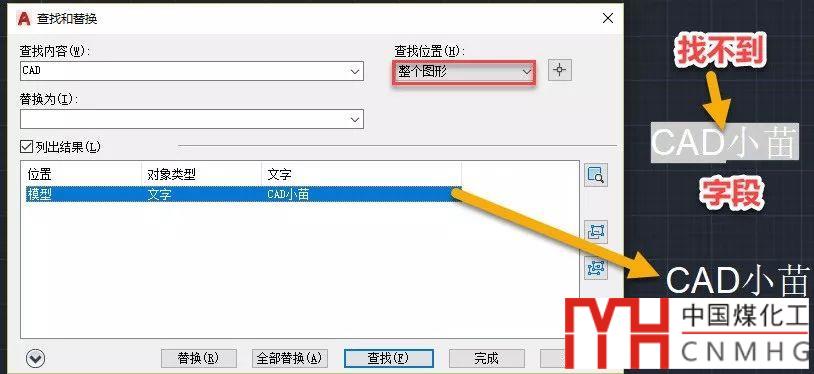

字段設置的是表達式，顯示的文字是動態變化，比如顯示日期或選定對象內容的字段，即使看到的文字跟普通文字一樣，也是查找不到的，如下圖所示。

CAD的字段Field怎么用？

6、代理對象

如果文字是自定義對象，比如用天正或浩辰專業軟件的功能寫的特殊文字，假如沒有裝對應的專業軟件，由于沒有解釋器這些圖形將顯示為代理對象（PROXY ENTITY），這些文字也無法查找到。如果想查找到，就需要安裝相應的插件或軟件后試試。如果此對象無需再返回原軟件中進行修改，可以將代理對象炸開后編輯。

什么是CAD自定義對象，什么是CAD代理圖形？

7、看到的文字已經不是文字

如果是從其他軟件導入的文字或者CAD的文字已經被分解成線，雖然看上去還是文字，但已經是普通圖形，肯定是無法被查找到的。

CAD如何提取文字的輪廓線？如何制作文字的三維模型？

三、查找時如何使用通配符

有時圖中有很多相似的字符串，簡單的查找條件無法將我們想查找或替換的文字找出來，就可以使用通配符，CAD除了支持常規的通配符*號和？號外，還有很多其他統配，例如#、@、.、~、-等，要使用這些統配符，首先要在搜索選項中勾選“使用統配符”，這些統配的使用方法比較復雜，如果感興趣的話，可以看下面的文章，這里就不再重復介紹。

查找和替換文字時通配符的使用技巧d
