如何使用SM1278 IO-Link Master模塊
前面的文章我們介紹了IO-Link協議、IO-Link接口及IO-Link設備的工作原理。今天這篇文章,我們來認識下S7-1200系列PLC的IO-Link Master(主管)模塊——SM1278。

SM1278 4xIO-Link Master是一個具有四個接口(Port)的模塊,它既可以作為通信模塊來使用,也可以作為數字量信號模塊來使用。模塊的每一個接口都有三種工作模式:IO-Link通信模式、24V數字量輸入(DI)模式和24V數字量輸出(DO)模式。

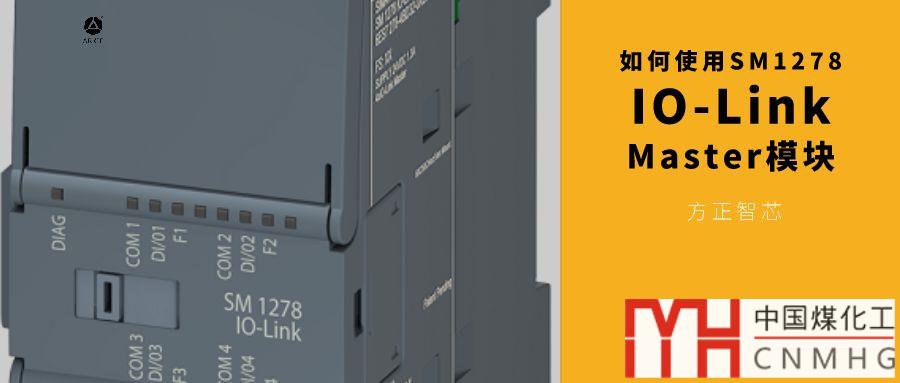

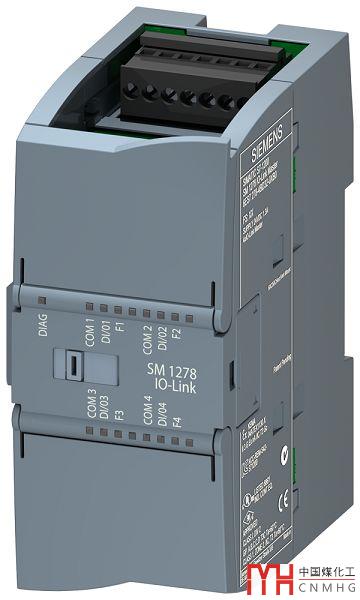

SM1278 4xIO-Link Master的外觀如下圖:

模塊的中部是LED指示燈,包括一個診斷指示燈“DIAG”和四組接口狀態指示燈,每一組接口指示燈包括三個LED:COM、C/Q和F。

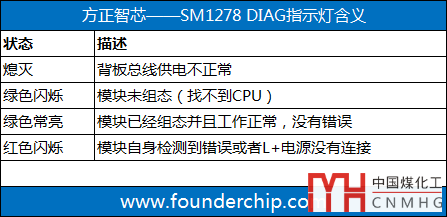

模塊診斷指示燈DIAG的含義如下:

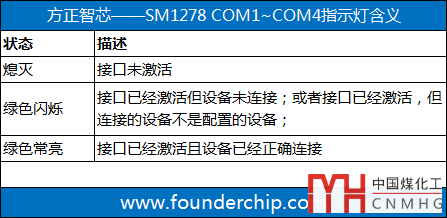

接口指示燈COM1~COM4的含義如下:

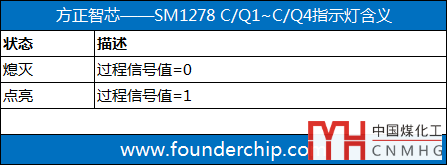

在標準IO模式下,指示燈C/Q的含義如下:

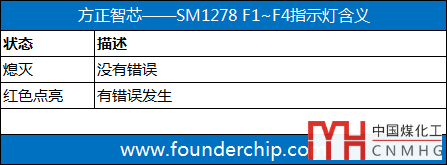

F指示燈用來指示錯誤狀態,其含義如下:

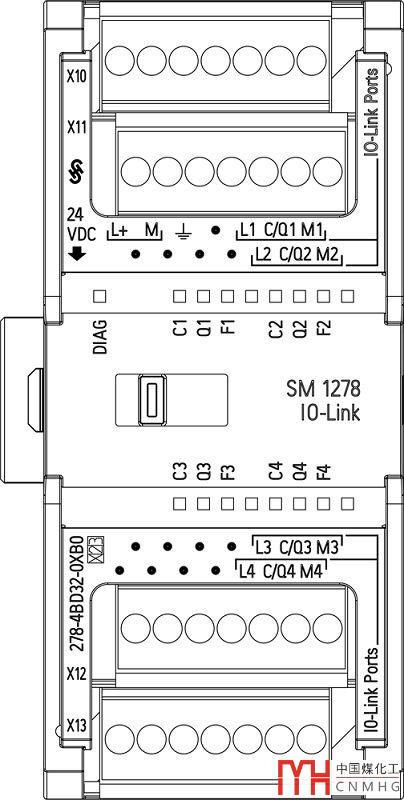

SM1278 4xIO-Link Master上下各有兩個接線端子排,上面兩個編號為X10和X11,下面兩個編號為X12和X13。如下圖:

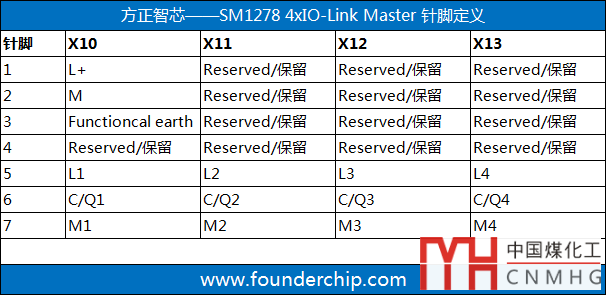

每個端子排有7個接線端子,各端子的定義如下:

其中:
X10-1為24V正極,用來給模塊供電;
X10-2為24V負極;
X10-3為功能性接地;
SM1278的IO-Link接口類型為A型(Port Class A),X10-5(L1)為24V電源正極,用來給IO-Link設備供電;X10-6(C/Q1)為IO-Link通信線;X10-7(M1)為24V電源負極;其它接線端子的定義與X10類似;

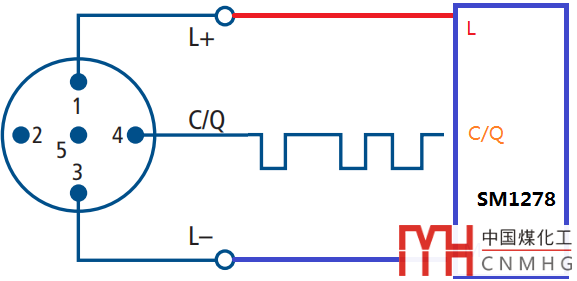

在IO-Link通信模式下,SM1278 4xIO-Link Master連接IO-Link Device的接線方式如下圖:

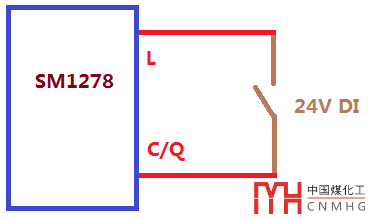

在數字量輸入(DI)模式下,SM1278連接數字量開關的接線原理圖如下:

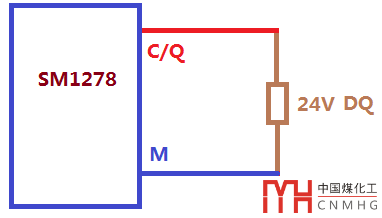

在數字量輸出(DQ)模式下,SM1278連接數字量繼電器的接線原理圖如下:

好了,關于SM1278 4xIO-Link模塊就先介紹到這里。
-
