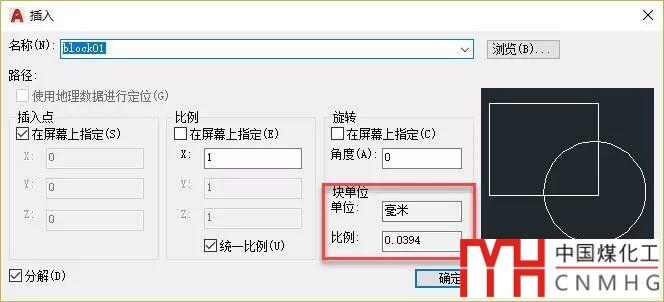

這幾天在訂閱號和QQ群中都有問這樣的問題，為什么插入圖塊的時候單位是毫米，但比例確是0.0394 ,如下圖所示。

為什么會這樣呢？

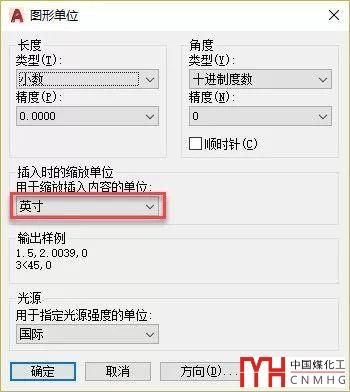

其實看到塊單位是毫米，比例顯示為0.0394，0.0394=1/25.4，顯然當前圖紙的插入單位比例是英寸，這一點很容易驗證。輸入UN，回車，打開單位設置對話框，如下圖所示。

解決方法很簡單，也就是將單位對話框中的插入時的縮放單位設置為毫米或無單位。

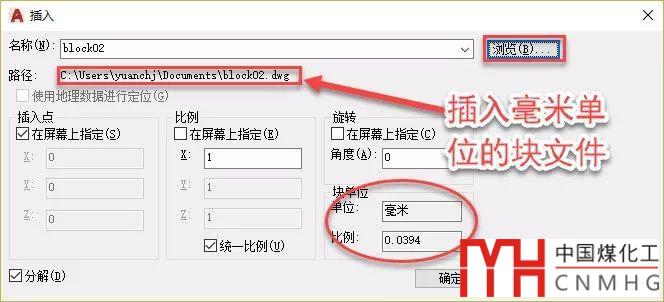

之前我在文章里介紹過，插入時的縮放單位設置對于單張圖是沒有意義，只有插入其他圖紙時才會起作用。在插入單位設置成英寸的圖紙中插入一張單位設置為毫米的圖紙作為圖塊，就會出現比例轉換因子，這很正常，大家也比較好理解，如下圖所示。

CAD中單位應該如何設置？CAD的單位到底有沒有用？

如何將按英寸繪制的CAD圖紙轉為毫米單位？

但插入的明明就是當前圖里面的圖塊，為什么也會有單位，有比例呢？

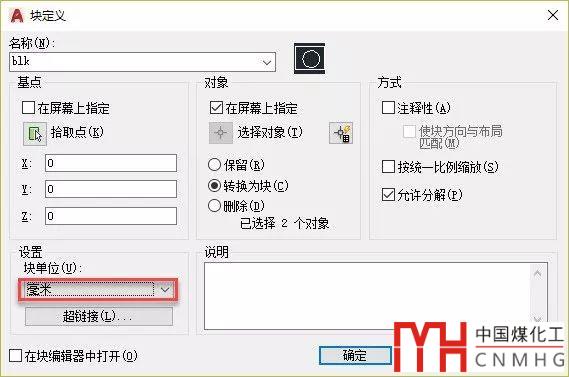

這是因?yàn)閳D塊在定義的時候也是可以設置單位，也可以將單位設置成毫米或英寸，如下圖所示。

如果圖塊是在當前圖中定義的，通常默認會使用當前圖紙的縮放單位，也就是說在英寸圖紙中塊單位默認是英寸，但如果這里將單位設置成了毫米，就會出現縮放的問題。如果定義塊的時候默認選項為“轉換為塊”，塊定義完馬上就會看到圖塊縮小了25.4倍。當插入此圖塊的時候就會出現一開始截圖那樣的現象，也會有0.0394的轉換比例。

但那位網友的問題應該不是這么產生的，如果是他自己在當前圖紙中定義的圖塊，應該不會有單位的問題。估計是從一張單位為毫米的圖紙中將圖塊復制到了單位為英寸的圖紙中，所以沒有意識到單位的問題，在插入的時候出現了比例才會覺得奇怪。
