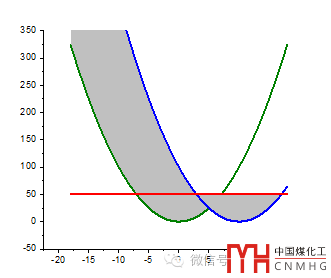

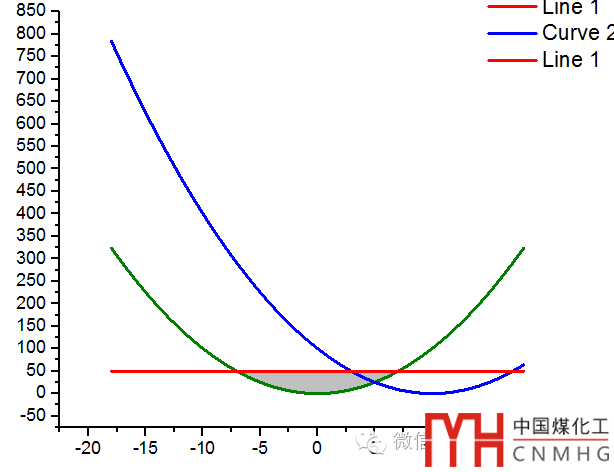

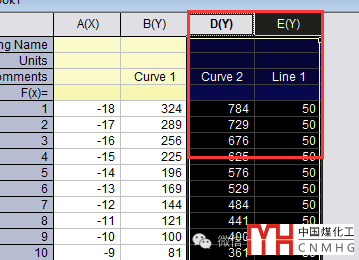

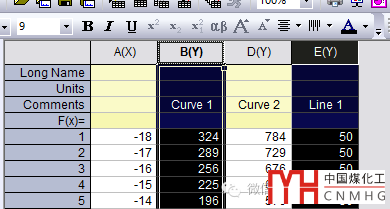

1. 源數據




2. 如果直接繪制，則會填充三條線的交叉區域，因此需要分開繪制。

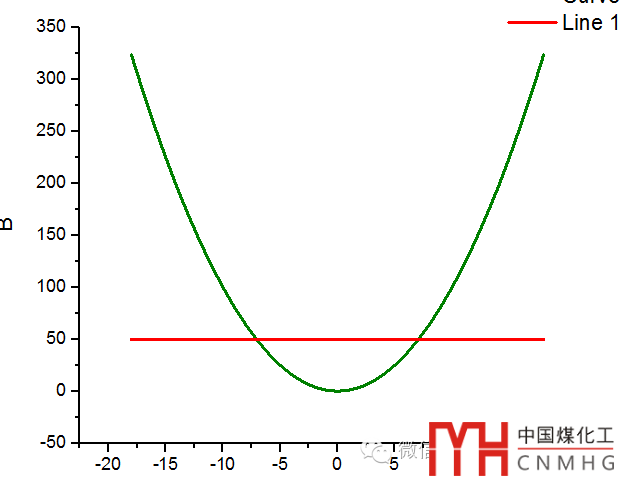

3. 第一組(命名為Graph1)

   1. 選擇曲線1和直線的數據，繪制Line圖。

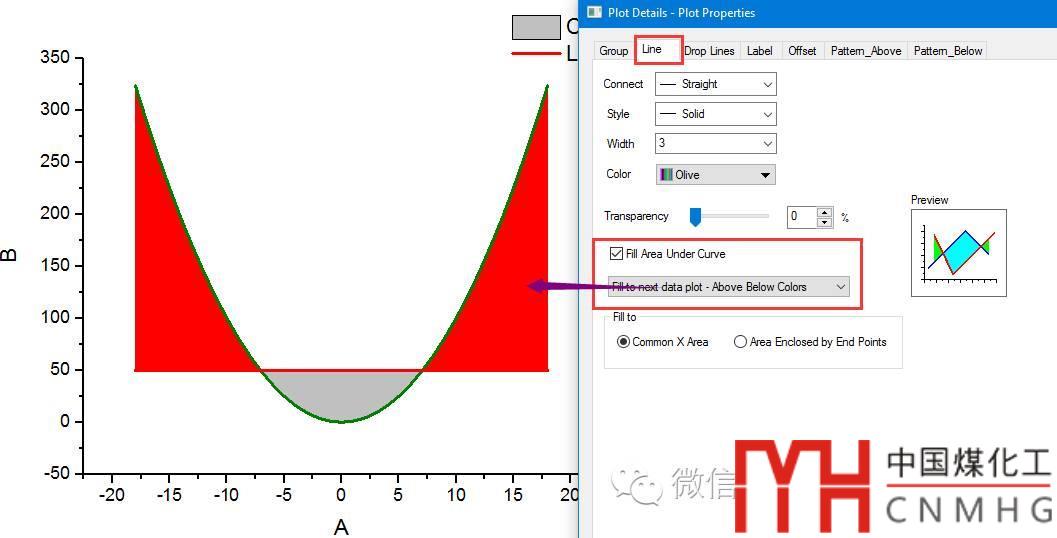

   2. 雙擊曲線，打開Plot Details對話框，切換到Line面板，勾選Fill Area Under Curve，并選為Fill to next data plot - Above Below Colors，點擊OK。

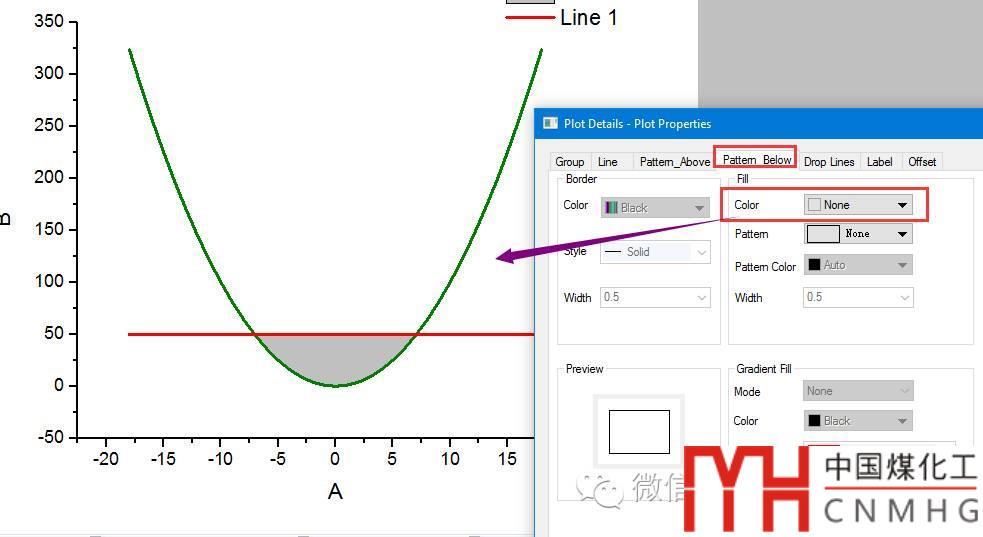

   3. 雙擊曲線，打開Plot Details對話框，切換到Pattern_Below面板，將Fill中的Color改為None。



   4. 切換到Pattern_Above面板，將Fill中的Color改為你要的顏色。



4. 多種方法可以實現

   1. 方法1：直接添加數據方法

      1. 選擇曲線2和直線的數據




      2. 切換到并激活Graph1窗口。

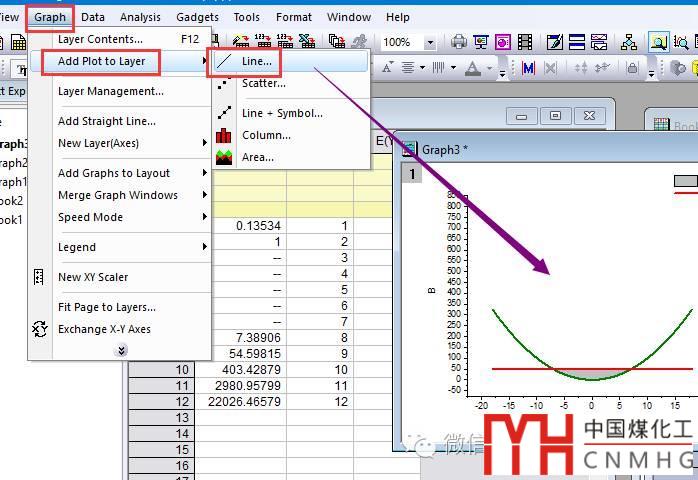

      3. Graph->Add Plot to，選擇Line。





      4. 格式設置與步驟3.2-3.5完全一樣。



   2. 方法2：添加圖層方法

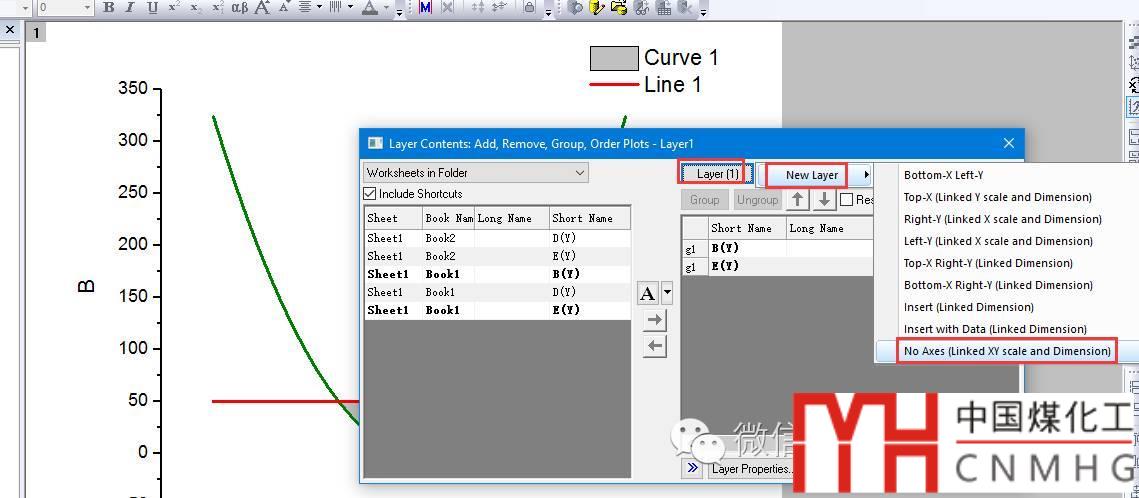

      1. 激活Graph1，快捷鍵F12打開Layer Contents對話框

      2. 點擊Layer(1)，New Layer->No Axis (……)添加新的圖層

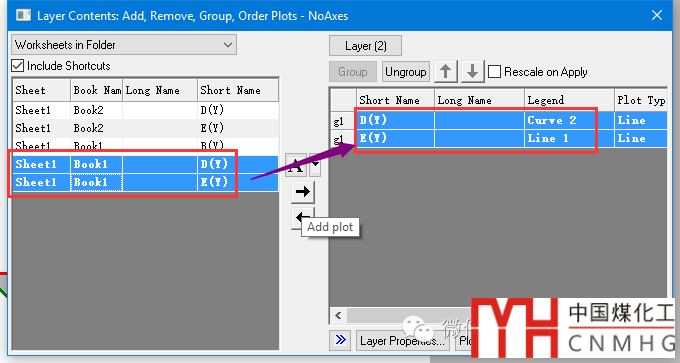

      3. 將第二組曲線2和直線的數據添加到右側，OK返回圖形。




      4. 格式設置也與步驟3.2-3.5完全一樣。



   3. 方法3：Merge方法

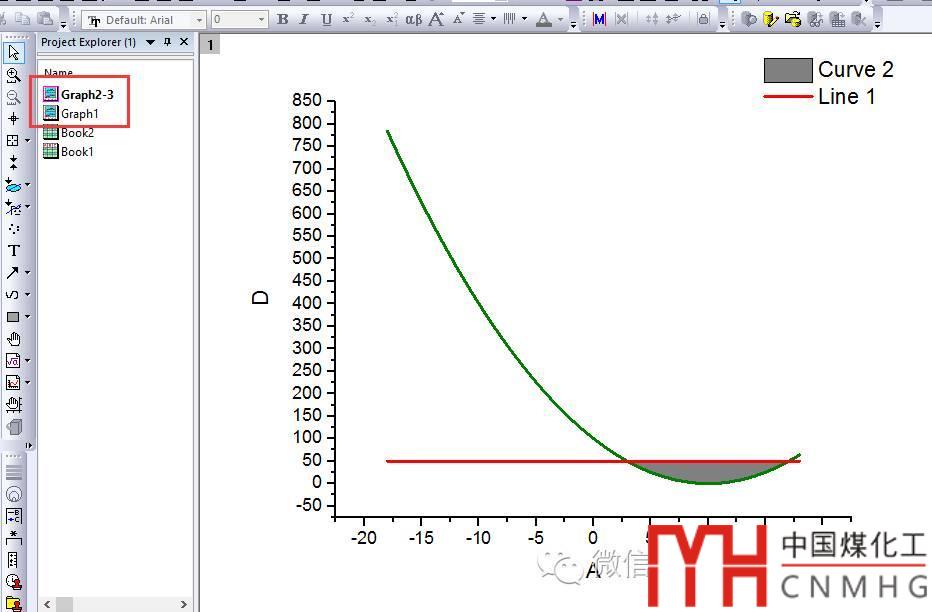

      1. 同樣的方法繪制第二組曲線2和直線。（命名為Graph2-3）

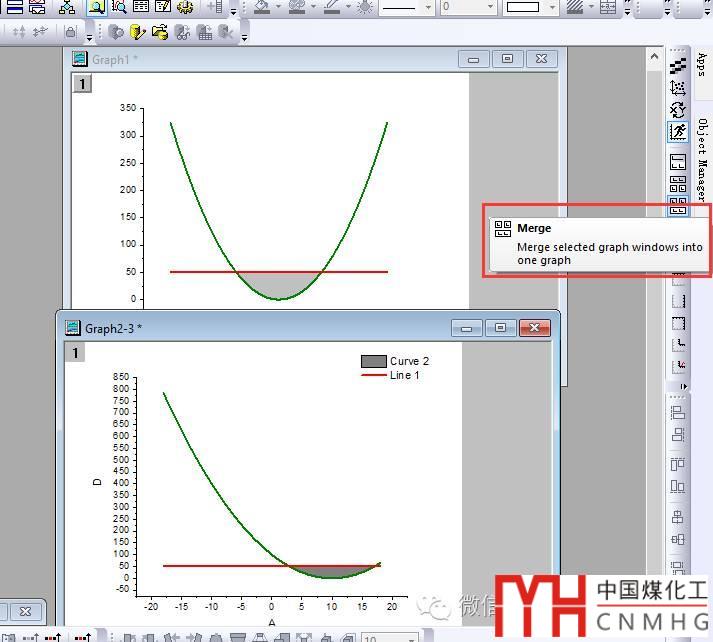

      2. Merge上述兩圖（Graph1和Graph2-3），布局為1行1列

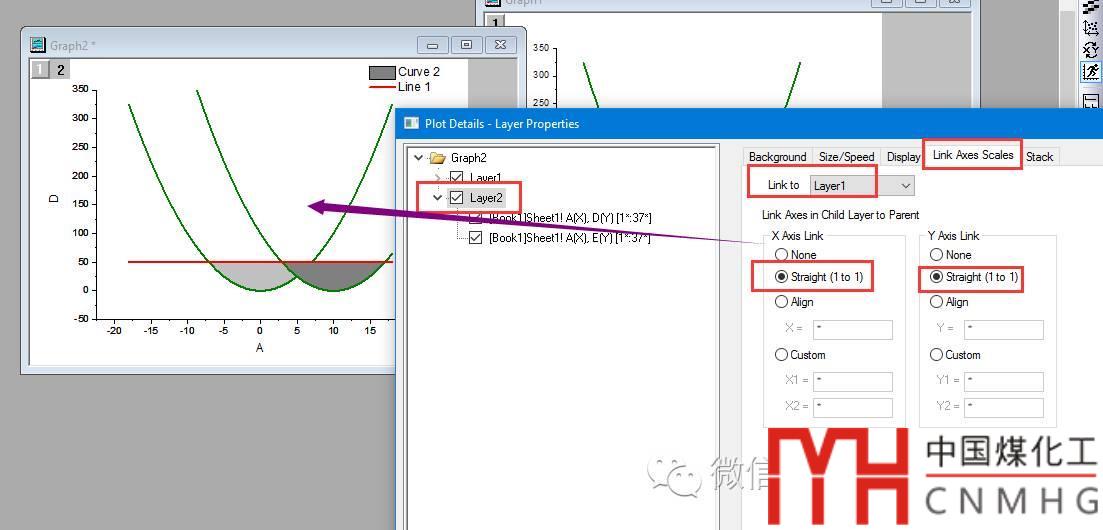

      3. 設置第圖層2的坐標軸格式，X/Y與圖層1關聯。

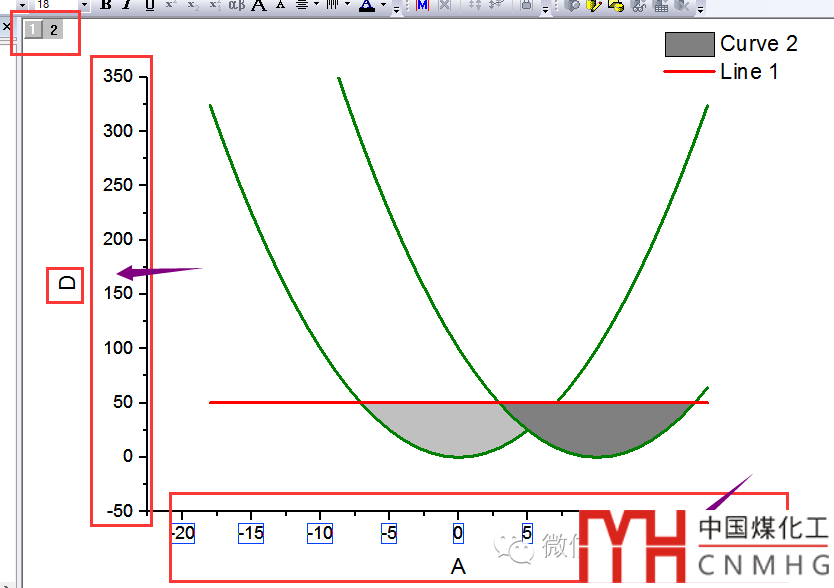

      4. 刪掉一個圖層的坐標軸及其標簽、標題等元素。




所用軟件：OriginLab OriginPro 2016 @Windows 10 pro。點擊左下角“閱讀原文”下載源文件。
