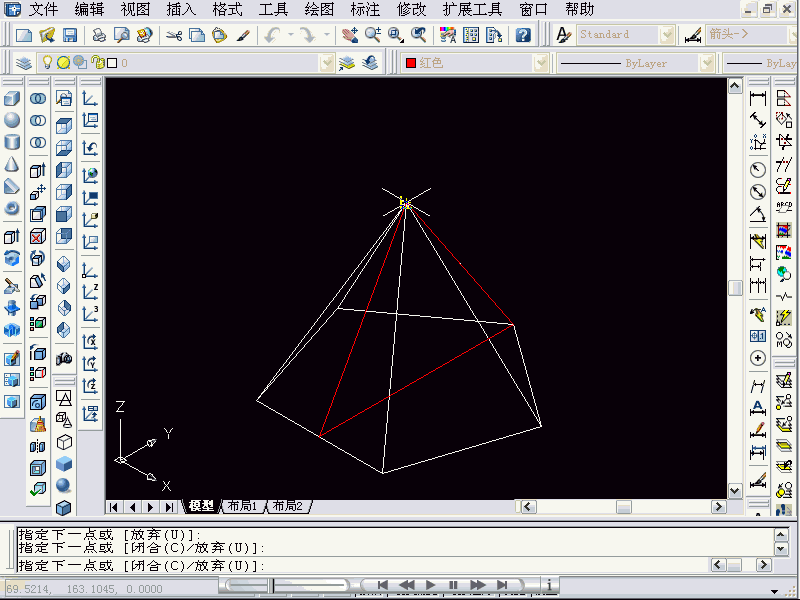

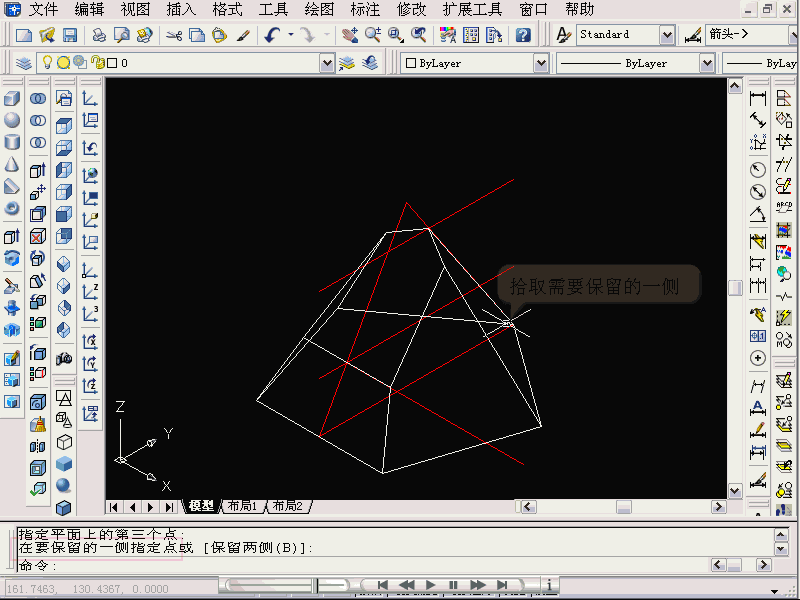

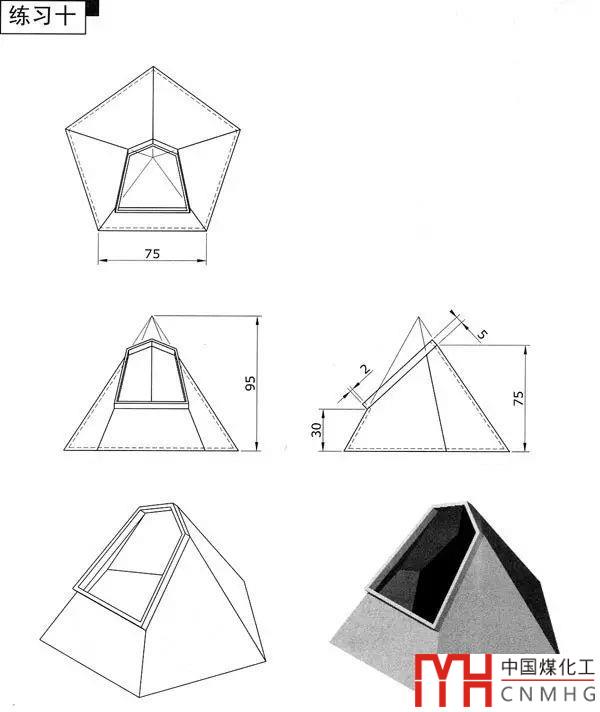

這個模型相比之前發的3D練習要復雜一點，形狀不那么規則，操作起來稍微麻煩一點，主要在棱錐上有一個斜向的開口。要得到這個斜面有兩種方法，一種是下面視頻中演示的用剖切的方法，但要找到剖面的點，需要根據尺寸繪制輔助線；還有一種方法就是用布爾運算，我們在側向視圖上自把距地面30和75那條線畫出來，這小線作為底邊，然后向上畫一個封閉的輪廓，只要比棱錐的尺寸大就可以，然后拉伸成一個實體后，然后用布爾運算減掉。

下面的視頻中用到了一個重要的技巧，就是定位UCS，這是三維建模中非常重要的一種操作，當需要三維模型上創建新的模型或繪制新的圖形時，用合理的方式定位UCS非常重要。

除此以外，這里還用了到一個新的命令：抽殼，可以將一個實體變成一個殼體。

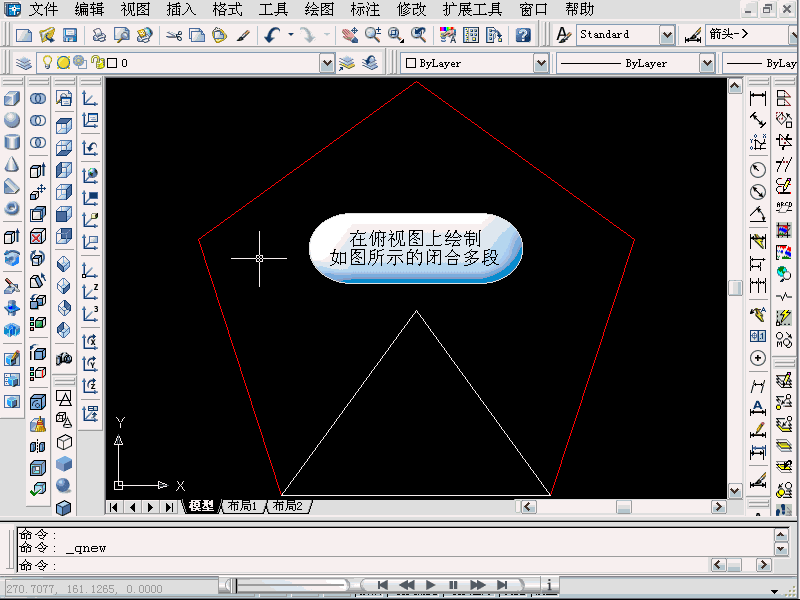

具體操作請參看視頻，版本不一樣，界面不太一樣，但命令沒有太大的差別。視頻相對長一點，分成了三個。
