CAD插件——打斷圓或橢圓
時間：2020-07-23
來源：CAD小苗
瀏覽：

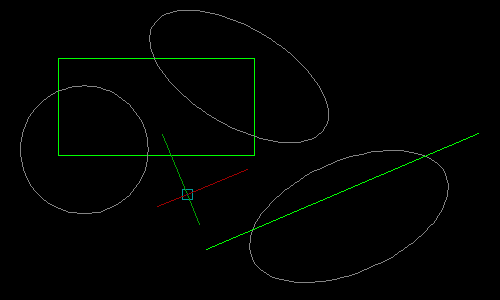

用打斷BREAK功能可以通過選擇兩個點斷開圓或橢圓，斷開后只會保留其中一段。如果想用打斷于點的功能將圓或橢圓在某一點斷開卻不行，命令行會提示:圓弧不能是 360 度或無法僅在一點打斷閉合的周期性曲線，如下圖所示。
在網上看到一個可以將圓或橢圓在斷開成兩段的的插件，在此分享給打大家。
使用方法如下：
1、輸入AP，回車，加載下載的插件。
2、輸入CBRK，回車，選擇要斷開的圓或橢圓，在原或橢圓上選擇兩個斷開點，圓或圓弧就會分成兩段，如下圖所示。
百度網盤下載地址：
鏈接：https://pan.baidu.com/s/1045AI5ZCQYhGXZOIIr60Bw
提取碼：bhsw
