CAD從很早版本就支持填充修剪，就是可以用線來修剪填充圖形來改變填充的邊界。

今天有一位朋友說他的CAD2018無法修剪填充，并發了一張截圖，我按照他的截圖隨意畫了一個填充和一個矩形，發現有些情況下是可以修剪，有些情況下是無法修剪，但他的圖紙?jiān)诟鞣N情況下都無法修剪，因此只能讓他把圖紙發過來看一下。

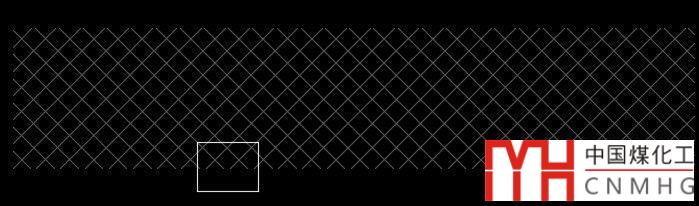

他發過來一個用W命令寫的塊文件，很簡單，只有一個填充和一個矩形，如下圖所示。

輸入TR，空格，再空格，將光標移動到矩形中間的填充上，會發現光標上會出現一個圓圈加斜杠的標記，意思就是無法修剪，如下圖所示。

檢查了一下圖紙，首先填充所在圖層并沒有鎖定，選項對話框中有設置是否捕捉填充的選項，但沒有設置是否可修剪的選項。既然新圖里可以修剪，這張圖為什么不行，是圖紙的問題還是填充本身的問題呢，我嘗試將圖形復制CTRL+C粘貼CTRL+V到新圖里，然后發現可以修剪了，如下圖所示。

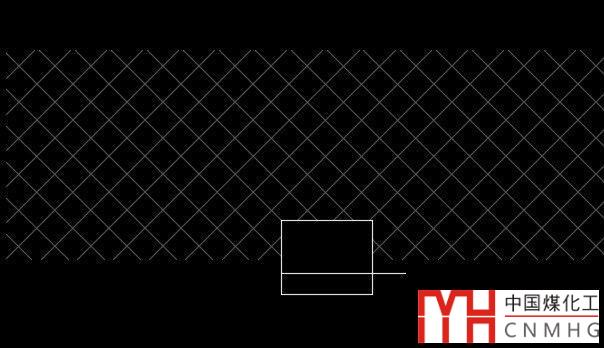

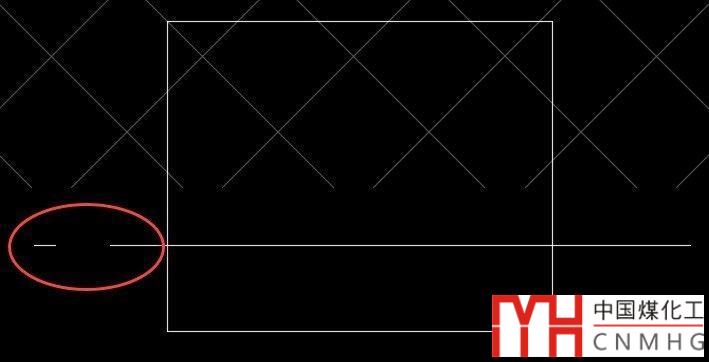

看來問題出在圖上，正好這位網友提供了另一個重要的信息，連直線的修剪也不正常，修剪可能會變延伸。我在原圖上畫了一條直線與矩形相交，嘗試進行修剪，確實非常奇怪，直線沒有從矩形邊界被修剪掉，確實延長了一段，但中間還斷開了一截，如下圖所示。

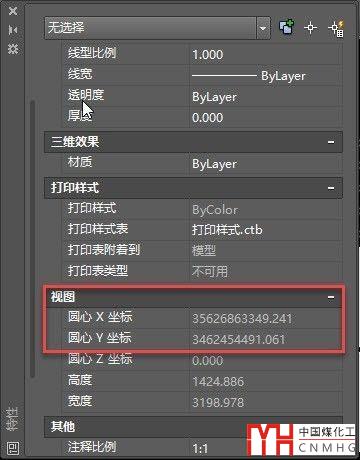

光標停留在不同的位置，修剪的效果還不相同。圖紙中修剪的表現如此奇怪，應該不是設置的問題，應該是圖紙出了什么問題。退出修剪命令，不選擇任何對象，打開特性面板（CTRL+1）,查看視圖的坐標，如下圖所示。

可以看到視圖中心的X坐標已經是11位數，Y坐標是10位數，難道跟這個坐標有關系。我選擇圖中的圖形，輸入M移動命令，將基點定在當前視圖中，目標點在命令行輸入0,0，也就是將圖形移動到原點附近，然后再進行修剪，發現填充和直線都修剪正常了，如下圖所示。

果然是坐標的原因。修剪的計算相對比較復雜，但坐標只是10的10次方這樣的數量級的話，如果沒有填充的參與（在原圖中只選擇矩形做邊界或者刪除填充），直線是可以正常的修剪的。但由于填充參與修剪，使得計算復雜程度倍增，修剪計算中的填充位置都發生了變化，導致填充無法被修剪，但填充卻參與了直線的裁剪。

之前還多次出現過極大坐標的圖紙，哪些圖紙的XY坐標達到10的幾十次方，還有的圖紙Z坐標達到10的99次方，在那些圖紙里不僅修剪不正常，連捕捉和圖形的顯示都會顯示不正常。

為什么CAD直線、多段線等圖形只顯示一個夾點？

如果沒有特殊需要，建議大家將圖形繪制到原點附近。

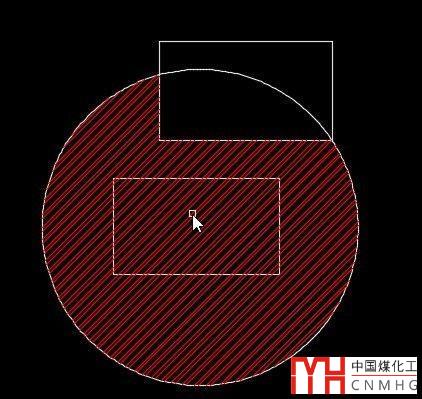

除了圖形離原點極遠會影響填充的修剪以外，填充本身的設置也會影響填充的修剪。如果填充有關聯的邊界，而孤島檢測方式選擇了忽略孤島檢測和外部孤島檢測，與填充邊界相交的填充可以修剪，而填充內部會形成孤島的邊界卻無法修剪。

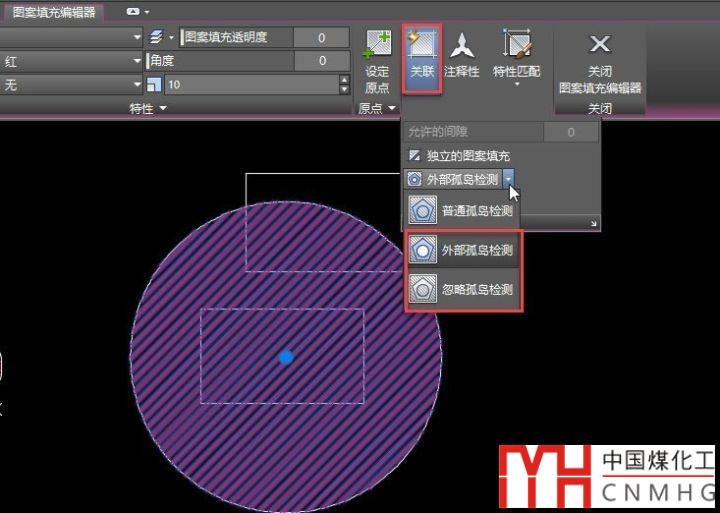

其實并不是沒有修剪成功，而是選擇的內部邊界被忽略了，如果將孤島檢測形式設置成普通孤島檢測，就可以看到修剪的效果了，如下圖所示。

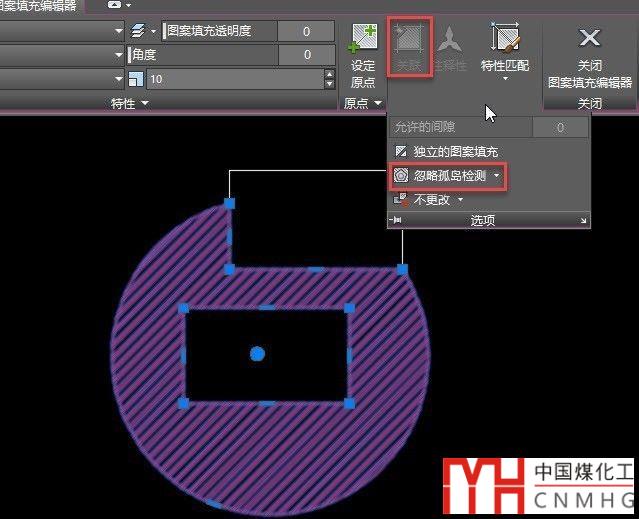

如果填充沒有關聯邊界，孤島檢測即使設置成忽略孤島檢測，也可以修剪出中空的區域，如下圖所示。

上面列舉了兩種不能修剪的情況，一是因?yàn)闃O大坐標，一是關聯填充內部孤島檢測形式忽略了修剪形成的孤島，當然還有可能存在其他可能，大家如果發現其他情況無法修剪填充的，請告訴我。

如果你的CAD版本過低，可能會不支持填充修剪。在新圖中創建一個矩形填充，畫一條斜線穿過填充，如果這種狀態下填充都無法修剪，就說明你的CAD不支持填充修剪，想修剪填充就只能換高版本了，不用分析什么情況了。
