有網友問：在布局框里面我MV激活視口后，不能從里面出來了，有什么方法可以退出圖紙視口？
如果視口小于CAD的圖形窗口，直接在視口外雙擊既可以從視口里出來，在視口內雙擊就可以進視口，一般人都應該知道這種操作。

首先我們要知道視口外和視口內有什么區別，這個之前文章介紹過，視口外是圖紙空間，視口就相當于一個顯示模型空間的窗口，進入視口，就進入了模型空間。圖紙空間主要是為打印服務的，是一個二維空間，可以插入圖框、標注，當然也可以畫圖。模型空間是真正用來畫圖設計的空間，可以繪制二維圖紙，可以創建三維模型。

CAD布局怎么用？

一、視口大于圖形窗口

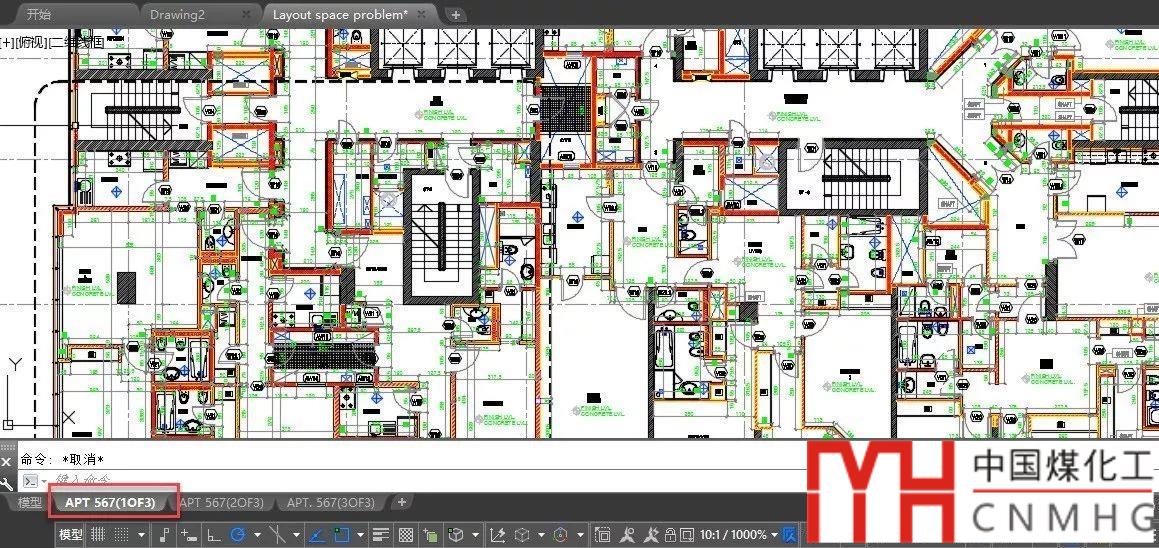

當我們在圖紙空間縮放視圖觀察圖紙，一致縮放到視口已經大于當前的圖形窗口，已經看不到視口邊界了，這是不小心雙擊進入了視口，而視口顯示又沒有鎖定，此時縮放平移都在視口內，無法再讓視口的邊界顯示出來了，如下圖所示。

在布局中我們雙擊進入視口后，就進入了模型空間，但又跟在模型空間中不完全一樣，假如我們的視口沒有顯示鎖定，此時縮放，就相當于修改視口比例，平移就是調整圖形在視口中的位置，視口在圖形窗口中的大小和位置不會因?yàn)榭s放和平移沒有變化，利用這種方法是無法退出視口，返回圖紙空間的。

只要我們對布局有一定了解，解決這個問題都很簡單，方法有兩種：

一、底部狀態欄有一個顯示“模型”的按鈕，單擊就會顯示“圖紙”，就切換到圖紙空間了，如下圖所示。

在高版本CAD為了節省空間，切換圖紙空間后，由于狀態欄按鈕較少，模型和布局的標簽也會下移到狀態欄，如下圖所示。

二、單擊狀態欄按鈕切換到圖紙空間時，我們可以到命令行執行的是_.PSPACE命令，也就是告訴我們輸入PSPACE就可以返回圖紙空間，快捷鍵PS。

單擊狀態欄顯示圖紙的按鈕，或用命令MSPACE(MS)從圖紙空間進入模型空間，但如果一個布局中有多個視口，這種方式只能進入激活的視口，要進其他視口，還是在視口中雙擊比較方便。

如果規范視口的操作，上面的問題通常是不會出現的。我們在建立視口是通常在設置好比例和顯示范圍后，就會將視口設置為顯示鎖定，這樣無論在模型空間或圖紙空間縮放平移都不會改變視口的比例和圖形在視口中的位置。計算視口大于圖形窗口，雙擊進入了模型空間，只需要滾動滾輪縮小視圖，就可以看到視口邊界了。

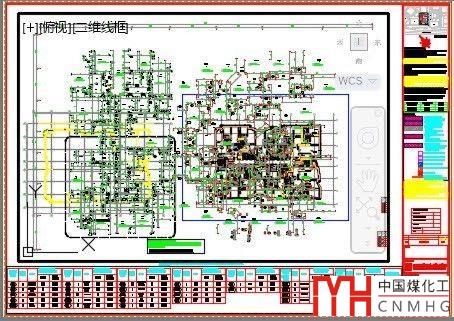

如果在圖紙空間針對模型空間里的圖形添加了一些標注或其他圖形，如果不將視口顯示鎖定而進入模型空間縮放和平移，圖形就會出現錯位，如下圖所示。

二、視口最大化

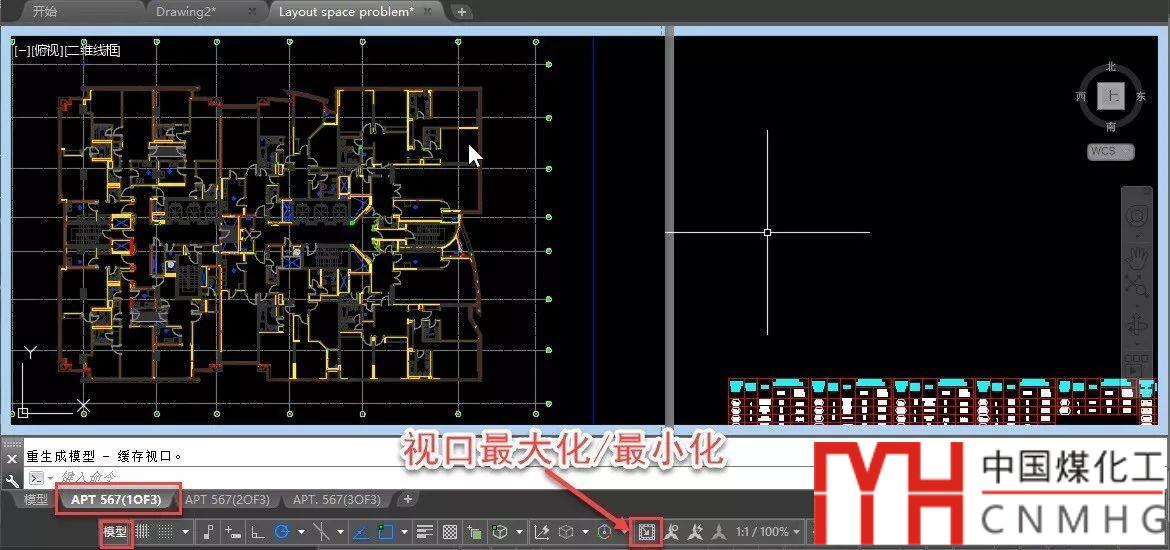

不知道CAD什么版本開始增加了視口最大化的功能，就是在布局空間將一個視口最大化，并同時進入模型空間，此時縮放和平移不會改變圖形在視口中位置，也不會改變視口比例，但也無法縮放到顯示出視口邊界，連背景顏色也變了，看上去效果單擊模型標簽切換到模型空間一模一樣，如下圖所示。

如果是這種狀態的話，除了上面介紹的單擊狀態顯示模型的按鈕和輸入PS命令外，單擊視口最大化/最小化按鈕也可以返回圖紙空間，恢復之前的顯示狀態。

不明白AUTOCAD為什么要加這么一個最大化按鈕，真的感覺跟單擊模型標簽切換回模型空間沒有什么區別，也許這種方式切換更快一點。

CAD布局中模型空間與圖紙空間的圖形如何相互轉換-CHSPACE

其實這種問題出現得并不多，這里只是借這個問題給大家介紹一下布局中模型和圖紙空間切換的方法，同時告訴大家在布局建視口后先設置好比例、大小和顯示的圖形范圍，然后最好就將布局視口顯示鎖定。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件，浩辰CAD暫時不支持布局視口最大化。
