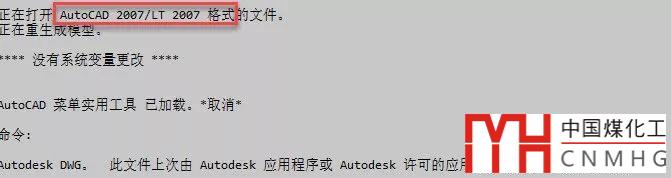

如果我們的CAD版本比DWG圖紙的版本高，在打開圖紙的時候通常會提示我們圖紙的版本，在打開圖紙后按F2打開文本窗口就可以看出來圖紙的版本呢，如下圖所示。

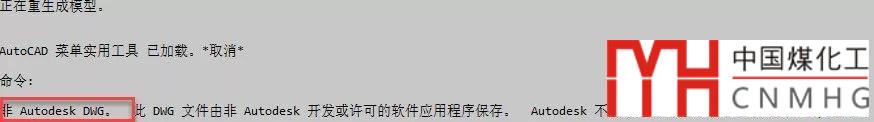

但如果打開的是其他軟件輸出的DWG或者浩辰CAD等軟件保存的DWG文件，AUTOCAD可能會提示是非AUTODESK應用程序保存的DWG，此時就不會顯示版本，提示也有所不同，如下圖所示。

其實除了AUTODESK公司和少數幾個他們?cè)S可使用AUTODESK DWG格式的軟件外，其他大多數CAD軟件或可以輸出DWG文件的軟件是采用的ODA提供的DWG兼容模塊，他幾乎兼容了DWG文件的所有數據，AUTODESK公司只是為了打擊ODA，特意對格式進行了檢查并做這樣的提示，其實這些圖紙都可以放心使用。AUTOCAD保存的DWG也可能會存在很多錯誤數據，各版本之前也會不兼容，所以只要沒有錯誤數據，兩種DWG文件從使用上沒有太大區別。

為什么AutoCAD在打開圖紙時提示“非 Autodesk DWG”？這種圖紙有問題嗎？

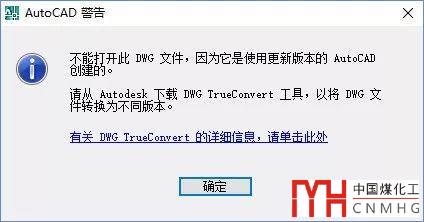

當你的CAD版本比較低，打開一張高版本的DWG圖紙時，會文件無效或此DWG文件是用更高版本創建的，如下圖所示。

當出現這種提示的時候，我們肯定想知道這個文件到底是哪個版本?。恳媚膫€(gè)版本才能打開呢？

其實要知道這個問題非常簡單，用記事本就可以搞定。

操作方法如下：

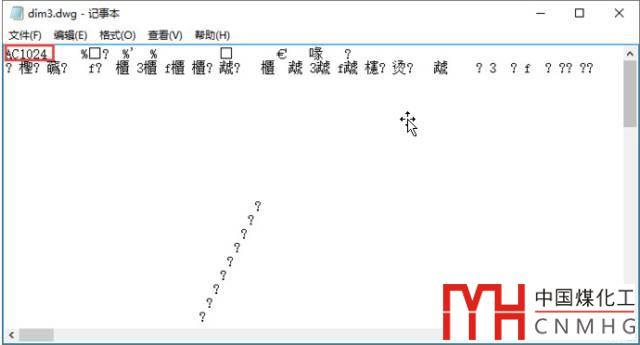

1、打開windows自帶的記事本，打開dwg文件，如圖所示。

很多亂碼，看不懂，是吧？

不要緊，在第一行里你一定可以找到 AC****字樣。這個AC****就夠了，就可以幫助你識別現在這個dwg文件是用哪個版本。

下面是AC編號對應的DWG版本，AutoCAD R14及以前的版本就不再列舉了了。

AC1015

2000版DWG，AutoCAD 2000和2002版的默認保存格式，用2000以上版本可以打開。

AC1018

2004版DWG，AutoCAD 2004、2005、2006版的默認保存格式，用2004以上版本可以打開。

AC1021

2007版DWG，AutoCAD 2007、2008、2009版的默認保存格式，用2007以上版本可以打開。

AC1024

2010版DWG，AutoCAD 2010、2011、2012版的默認保存格式，用2010以上版本可以打開。

AC1027

2013版DWG，AutoCAD 2013、2014、2015、2016、2017版的默認保存格式，用AutoCAD 2013以上版本可以打開。

AC1032

2018版DWG，因?yàn)?013到2017多個版本沒新增什么對象，這次過了5年，到了AutoCAD 2018版才升級DWG格式，AUTOCAD 2019也采用的是2018版格式。

上面這種方式也同樣適用于用其他CAD或相關軟件保存或輸出的DWG文件。

解決辦法：

1、找人幫忙

知道版本后可以看看周?chē)耐?、朋友有沒有裝了滿足條件的CAD版本，如圖圖紙不需要保密，也可以找CAD交流群的網友，r讓他們幫忙轉一下就好了。

2、下載轉換工具

如果周?chē)鷽](méi)有人裝高版本，我們也可以到網上去找一些工具進行轉換，比如AUTODESK對話框中提示的DWG TrueConvert。不過這個工具也不小，下載和安裝挺麻煩。其實網上還有一些免費的工具，也可以去下載試試。

3、用在線工具

網上也有一些在線的轉換工具，無需安裝軟件也可以打開和轉換DWG文件，例如浩辰云圖的網頁版：http://web.gstarcad.com/。只要能聯網，就可以通過瀏覽器打開網頁，打開你的文件，另存成低版本，國外網站上也有類似的工具。

4、安裝CAD新版本

當然你也可以自己裝一個AutoCAD 2018或2019，這樣各個版本的DWG和DXF都可以打開，遇到問題自己轉就好了，而且CAD高版本還提供了批量轉格式的工具DWGCONVERT，可以一次將所有圖紙都轉換成需要的版本。

一些使用CAD的版本很高，為了怕保存的圖紙其他同事或合作伙伴不能打開，將圖紙默認保存格式設置成2004甚至2000，這也是不必要的，其實DWG圖紙不同格式也是不兼容的，低版本無法支持高版本的很多新增的對象或數據，就需要進行轉換，必要時另存就好。
