光柵圖像文件怎么轉換為CAD圖紙文件
有時我們有一些物體或圖紙的光柵圖像格式文件或者只有紙質圖紙或?qū)嵨?，而這些圖形比較復雜和不規則，因此有很多人想能不能直接從光柵圖像文件直接轉換成CAD的矢量圖紙文件，因?yàn)楫嬈饋韺?shí)在太麻煩。
將光柵圖像轉換為矢量圖紙的方法是有。在90年代“甩圖板”的時候因?yàn)橛写罅考堎|(zhì)圖紙需要電子化，光柵矢量化軟件還是很流行的，當時配合大的工程掃描儀，賣得很貴，數字化儀也是為了滿足類似需求的一種類似描圖板式的設備，雖然現在很多CAD都帶數字化儀接口，但好多人都已經不知道數字化儀是什么東西了。
現在這種需求減少了，但仍有類似的工具軟件，在網上可以找到。例如Algolab Raster to Vector Conversion Toolkit、WinTopo Pro等。其實除了這些工具意外，我們用一些圖像處理軟件，例如AI(Adobe Illustrator)也可以進行類似的處理，可以搜出一些圖形的路徑線，然后另存成DWG文件。
這里有一款我用過一個小工具Algolab Raster to Vector Conversion Toolkit，可以給大家介紹一下。轉換效果還可以，用于轉換一些線條圖的話，問題不大，但真要轉平面圖紙的話可用性能有多高也很難說，圓、弧、文字等轉換效果估計也很難保證。
你要在網上搜索的“Algolab R2V Toolkit”或“AR2V Toolkit”應該能搜到，能找到中文版本，這里可以給大家分享一個我之前下載的版本：
http://pan.baidu.com/share/link?shareid=2467&uk=3356970665
這里給大家簡單介紹一下，也許您能用得上。轉換圖形的基本步驟如下：
1、為了保證轉換效果，首先要在PS或圖像處理軟件中將你的圖片處理成對比分明的黑白線條圖，如下圖所示。
如果你拿到軟件就想看看效果，軟件也提供一些樣圖，你先可以用樣圖先試一試。

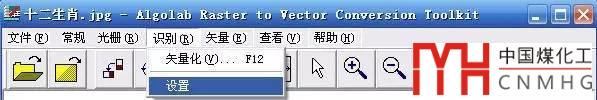

3、在菜單中選擇“識別>設置”。

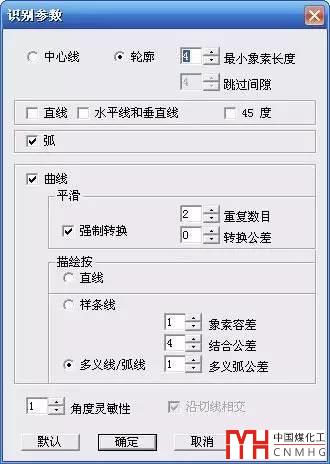

4、在設置中選擇一種比較適合于你的圖形的設置，例如建筑、機械，也可以選一個自定義設置，根據自己的需要編輯設置，如下圖所示。

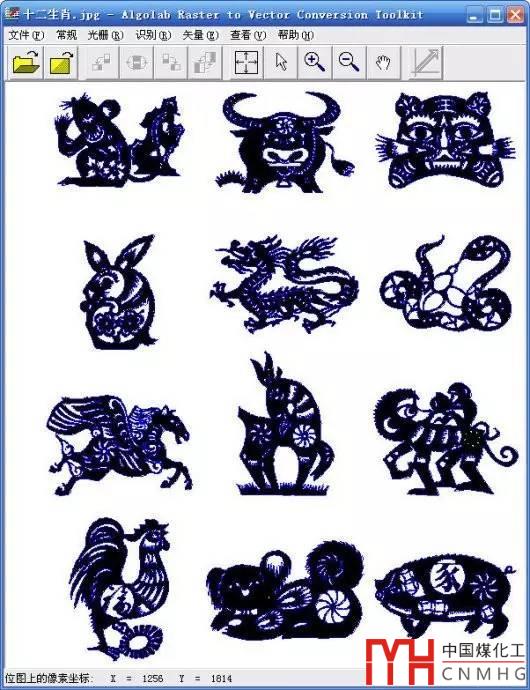

5、選擇好設置后，在“識別”菜單點“矢量化”，將光柵圖像轉換為矢量數據。圖中會出現轉換后藍色的線，如下圖所示。
你可以檢查一下是否滿足要求，如果效果差很多，可以重新設置參數，重新矢量化。
6、轉換完了，直接在菜單中選擇“文件》矢量另存為”，可以選擇DXF、AI、WMF、EMF等格式，如果想在CAD里用，存成DXF就可以了。

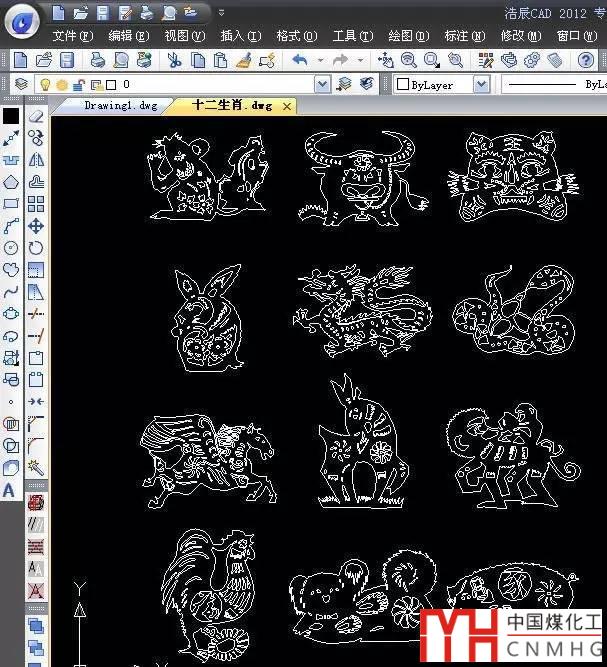

7、在CAD中打開DXF文件，檢查一下效果，根據需要對局部圖形進行修整，就完成，如下圖所示。
將光柵圖像轉換為矢量數據，轉轉類似的圖形，如果只求其形，對精度沒有什么要求，一點問題沒有；如果真要轉圖紙，不能要求太高，標注肯定都是散的，文字也不能識別，想利用轉換圖紙進行后續編輯還是比較麻煩的，當然遇到緊急情況，不妨試一試。
