本文以BEM換熱器為例，模型參數取自文獻[1]。

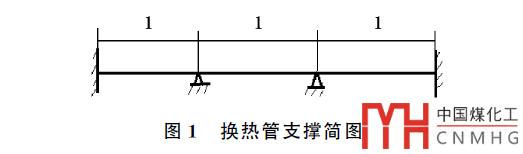

對于BEM換熱器，在計算換熱管的固有頻率時，可以將其簡化為兩端管板處為固支，中間折流板處為簡支的梁，如下圖所示，其中l(wèi)為換熱管的跨距。

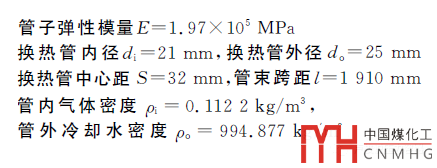

文獻[1]中給出的換熱管的主要參數：

利用ANSYS Workbench的Modal模塊進行計算時，可以采用“概念建模”，即畫三條長度為l=1910mm的直線。左右兩個端點設為固支，中間兩個端點設為簡支。

直線的截面特性均為內徑21mm，外徑25mm的圓環。

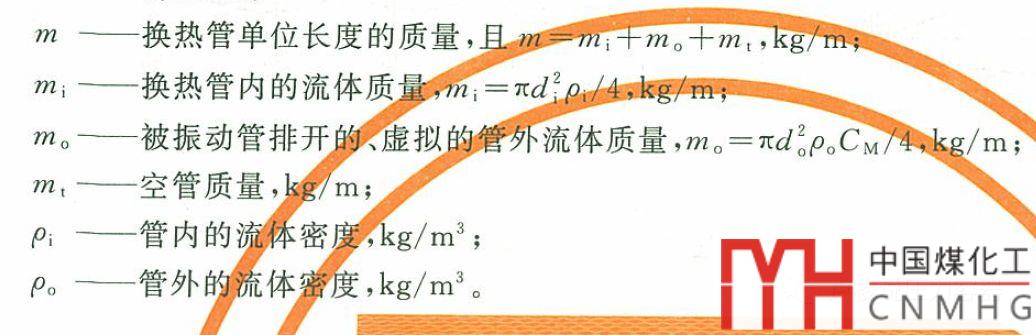

在材料屬性的設置中最為關鍵的是材料密度的設置，除了管子本身的密度之外，還要將管子內外流體的密度折算進去，按GB/T 151的附錄C計算，見下面的截圖。

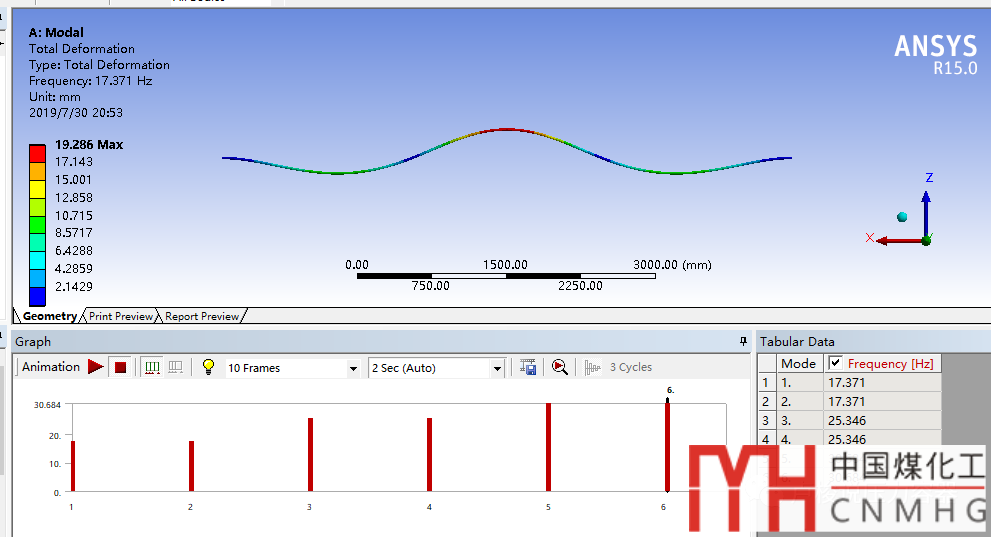

我們利用ANSYS WB計算得到的前三階頻率為：

文獻[1]采用的是經典的ANSYS Mechnical APDL，他們得到的前兩階頻率為：

ANSYS WB與MechnicalAPDL的計算結果非常接近，雖然WB的計算為傻瓜式操作，但其簡便快捷，容易上手。
