Origin(Pro)：怎么把散點圖放到一個圓柱里？【數據繪圖】

時間：2020-08-08 來源：數據繪圖瀏覽：

在Origin（Pro）軟件中繪制如下圖所示的Scatter（散點圖）很方便，點我打開鏈接查看詳情，或者后臺回復“3D”查看更多三維圖形繪制方法。

但是，問題來了，如何將散點圖放到一個圓柱里？

繪制“圓柱體”

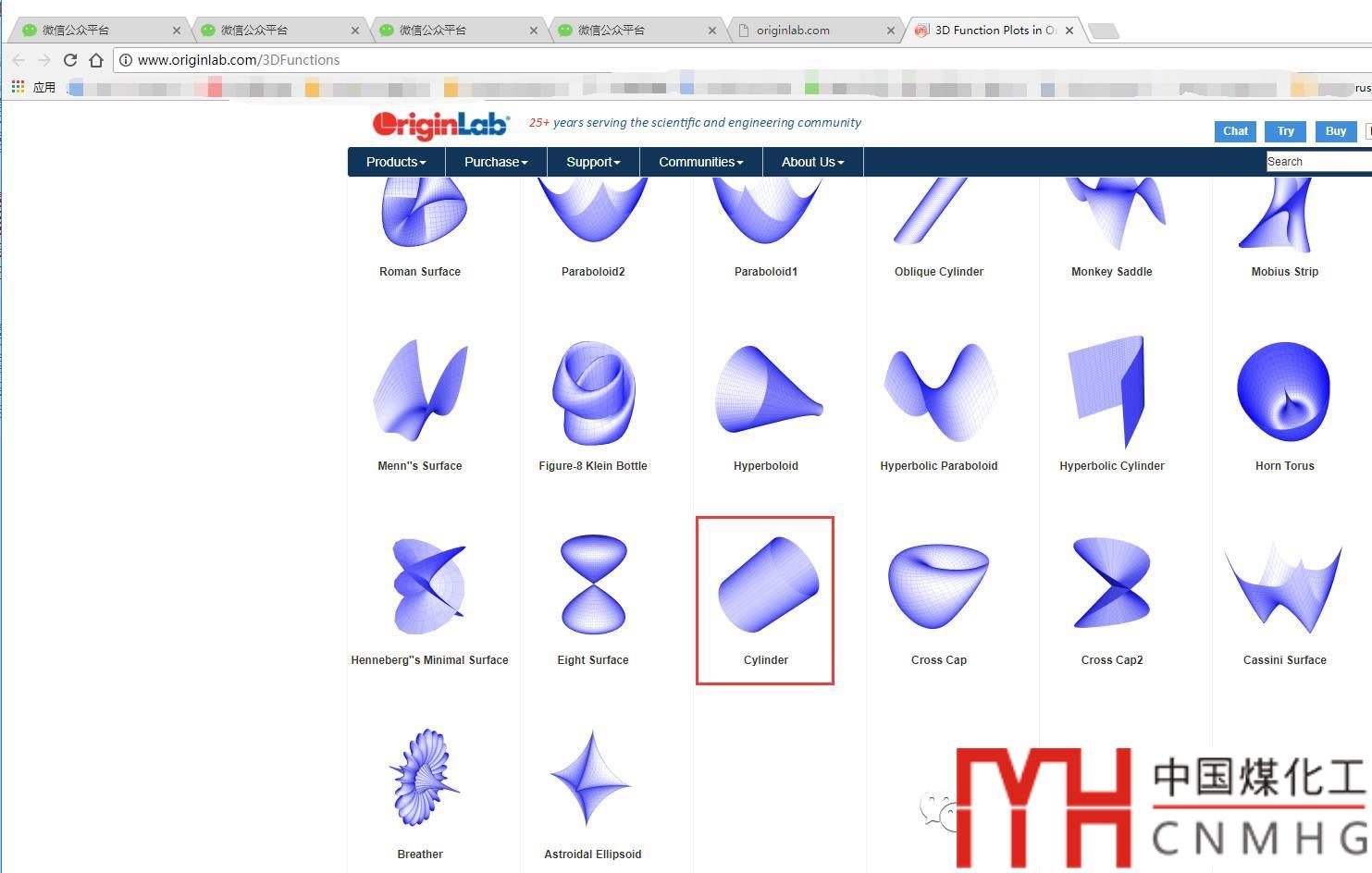

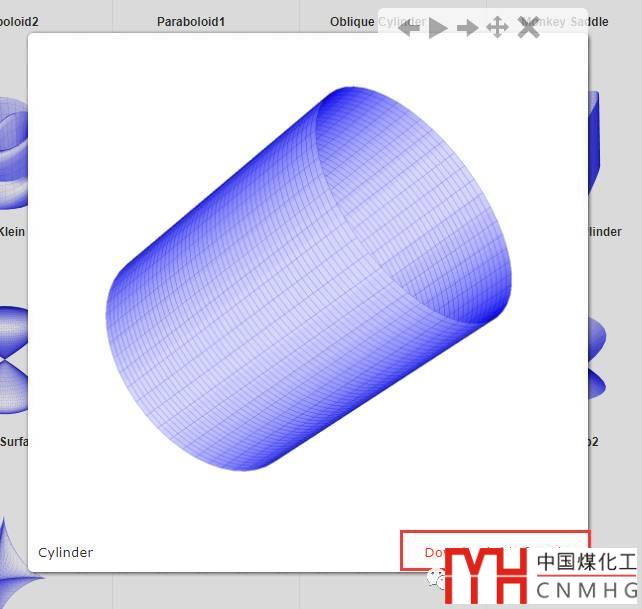

1. 打開鏈接http://www.originlab.com/3DFunctions
2. 選擇cyinder，下載得到0-ParamFunc3D-Cylinder.ofp文件；

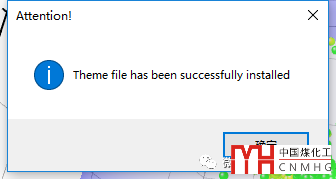

3. 將下載的文件拖入Origin（Pro）軟件工作界面，完成安裝；

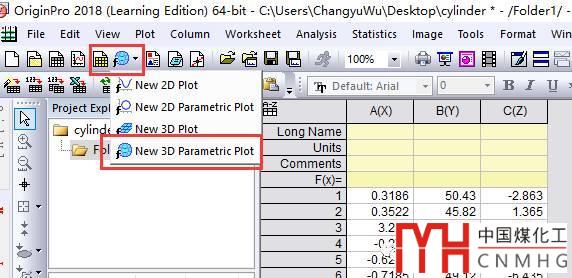

4. 點擊左上角函數繪圖按鈕，選擇New 3D Parametric Plot；

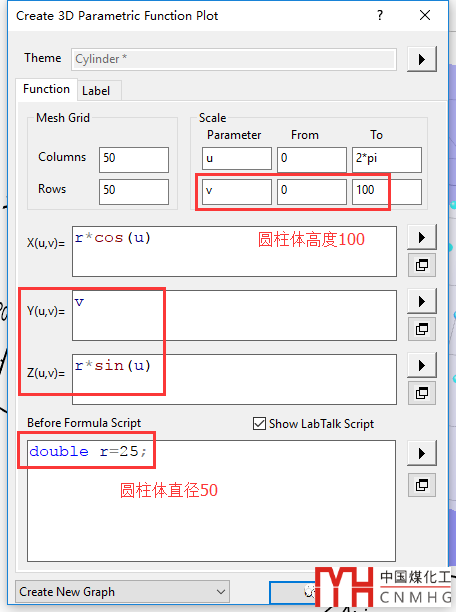

5. 點擊右上角的小箭頭，選擇剛剛安裝的Cylinder，修改參數的取值范圍和參數方程的構成，構造我們需要的“圓柱體”，其中半徑為25，高度為100；為了使得圓柱體的上下面在XZ平面，需要對調Y與Z的參數方程【根據散點圖的分布范圍設計的，據實際情況而定】。

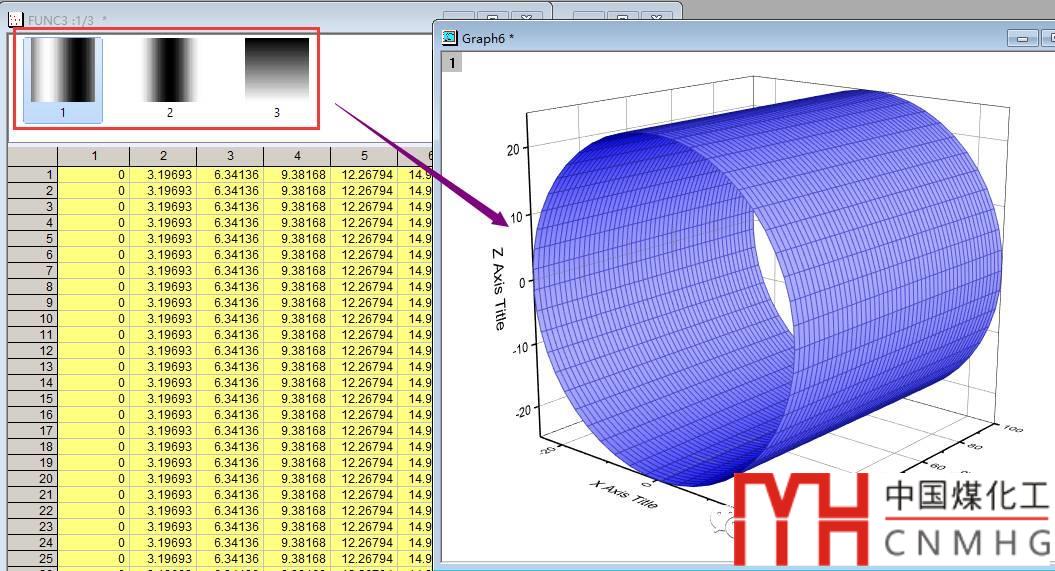

6. 完成“圓柱體”的繪制。
繪制圓柱體的兩個蓋
1. 同樣點擊左上角函數繪圖按鈕，選擇New 3D Parametric Plot；

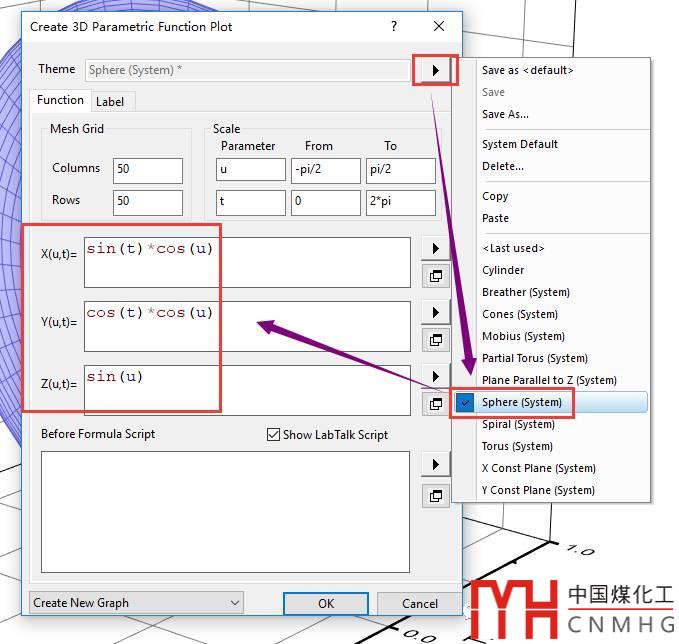

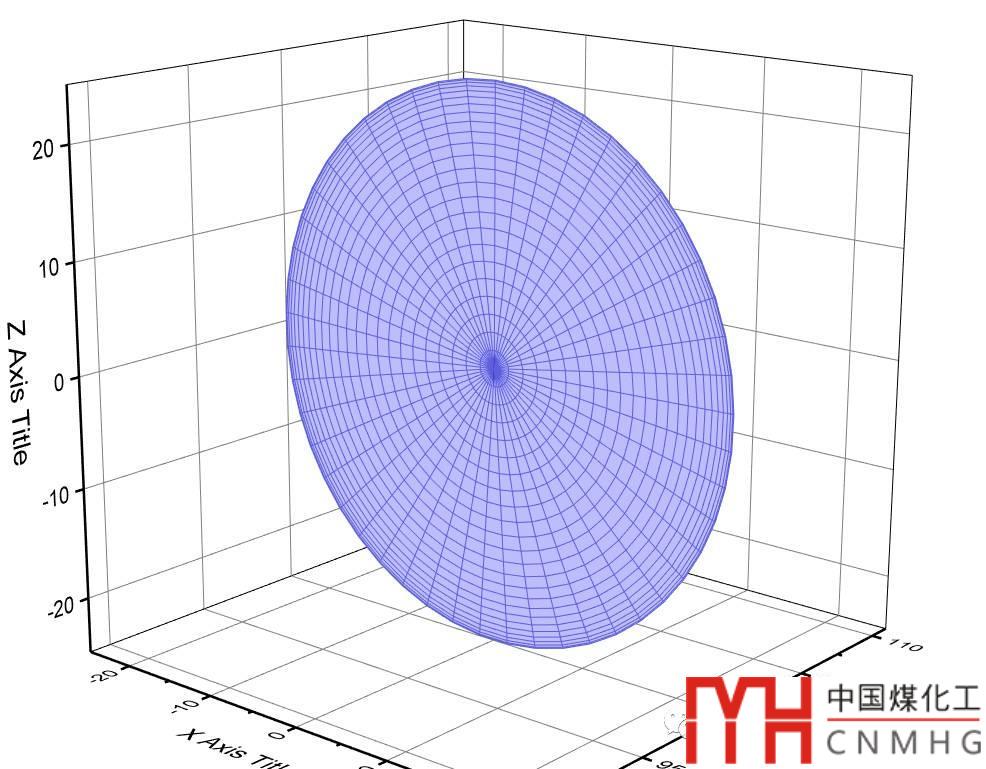

2. 點擊右上角的小箭頭，選擇Sphere，修改參數的取值范圍和參數方程的構成，構造我們需要的“圓柱體”的兩個蓋，即圓；

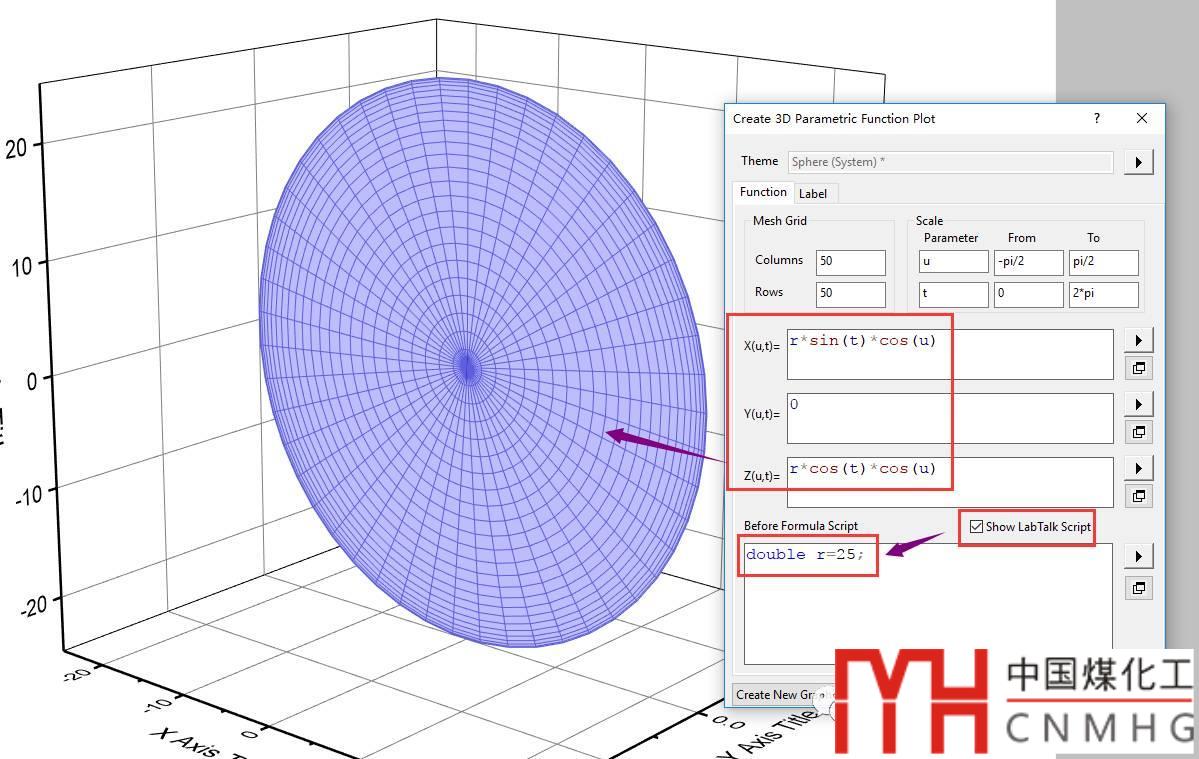

3. 激活Show LabTalk Script選項，定義圓的半徑為25，同樣需要需要對調Y與Z的參數方程，令Y等于0。
4. 同樣的方法繪制另一個蓋，不同的是令Y等于100。
將兩個蓋添加到“圓柱體”所在的圖像里

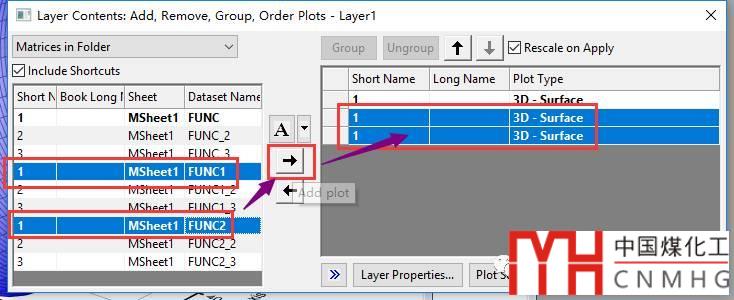

1. 右擊“圓柱體”所在圖形左上角的圖層標識，選擇Layer Content（或者使用快捷鍵F12）；
2. 將兩個蓋的數據添加到該圖形里
3. 這才是真的圓柱體！
裝飾圓柱體
1. 雙擊圖形，打開Plot Properties頁面；
2. 切換帶Mesh界面，取消Enable的選中，即不顯示網格；
3. 切換到Fill界面，將透明度設為70%或者你認為合適的值。
4. 同樣對兩個圓進行類似的設置。
添加Scatter散點圖

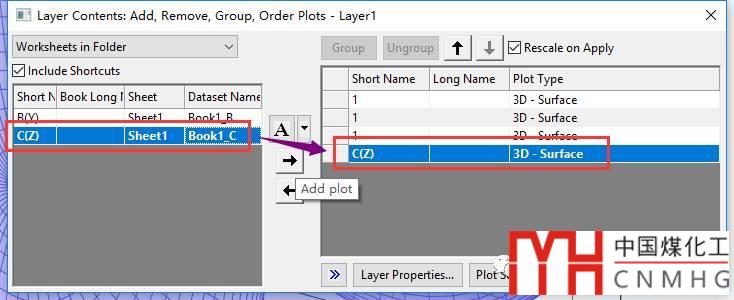

1. 繼續打開Layer Content頁面
2. 在左上角的下拉箭頭，選擇worksheets in Folder；
3. 同樣的方法將Scatter散點圖的數據添加到圖形中，但是處來的圖像不是散點，而是曲面圖；

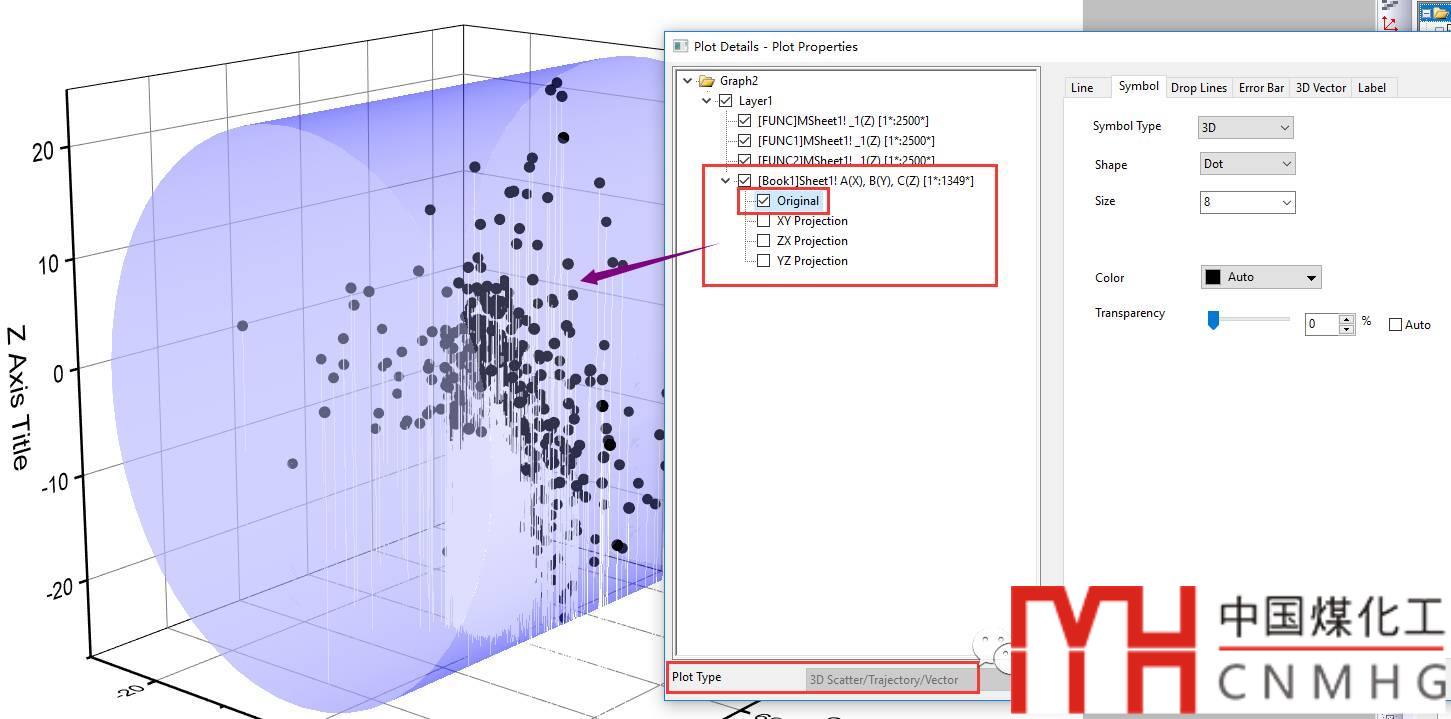

4. 打開Plot Properties頁面，點擊選中Scatter散點圖的數據，在下面將圖形類型改為3D Scatter/Trajectory/Vector；
5. 激活Original，設置Scatter散點圖的格式

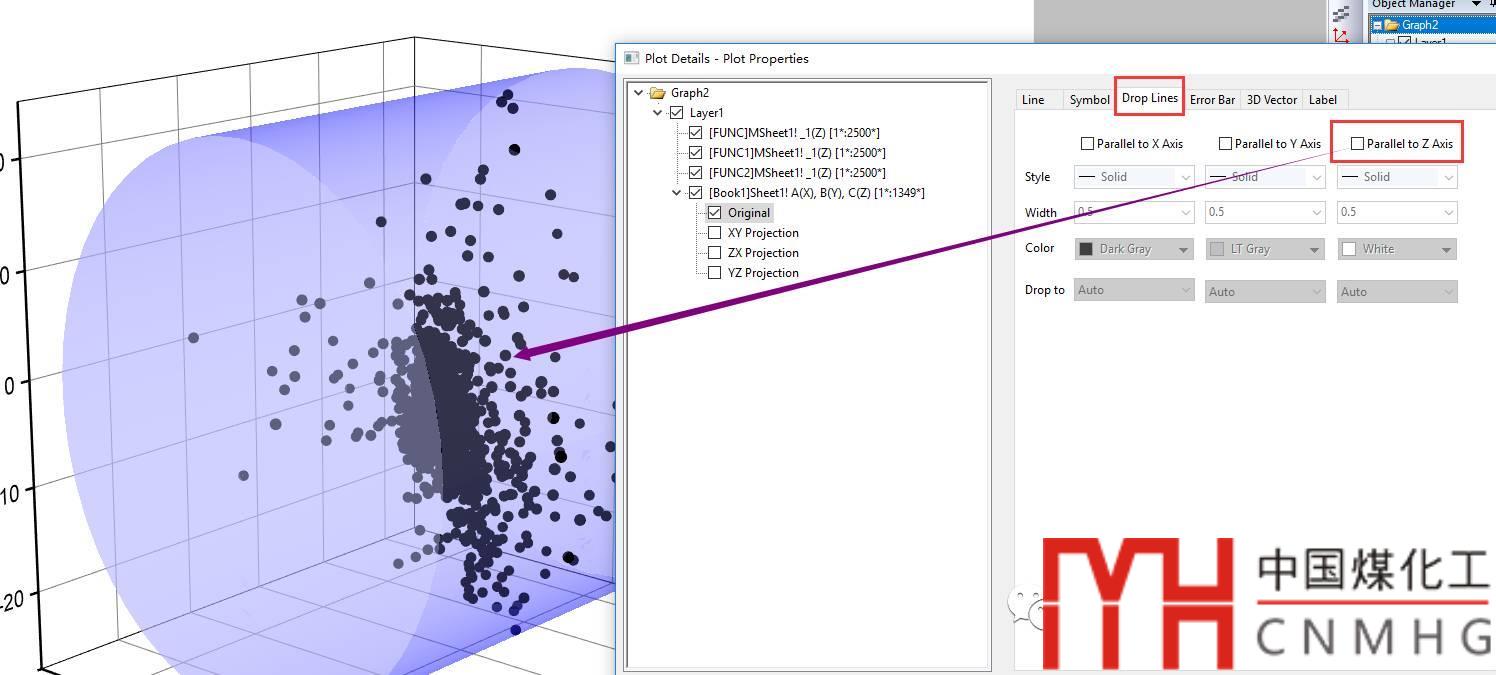

  1. 在Drop Lines頁面取消Drop line

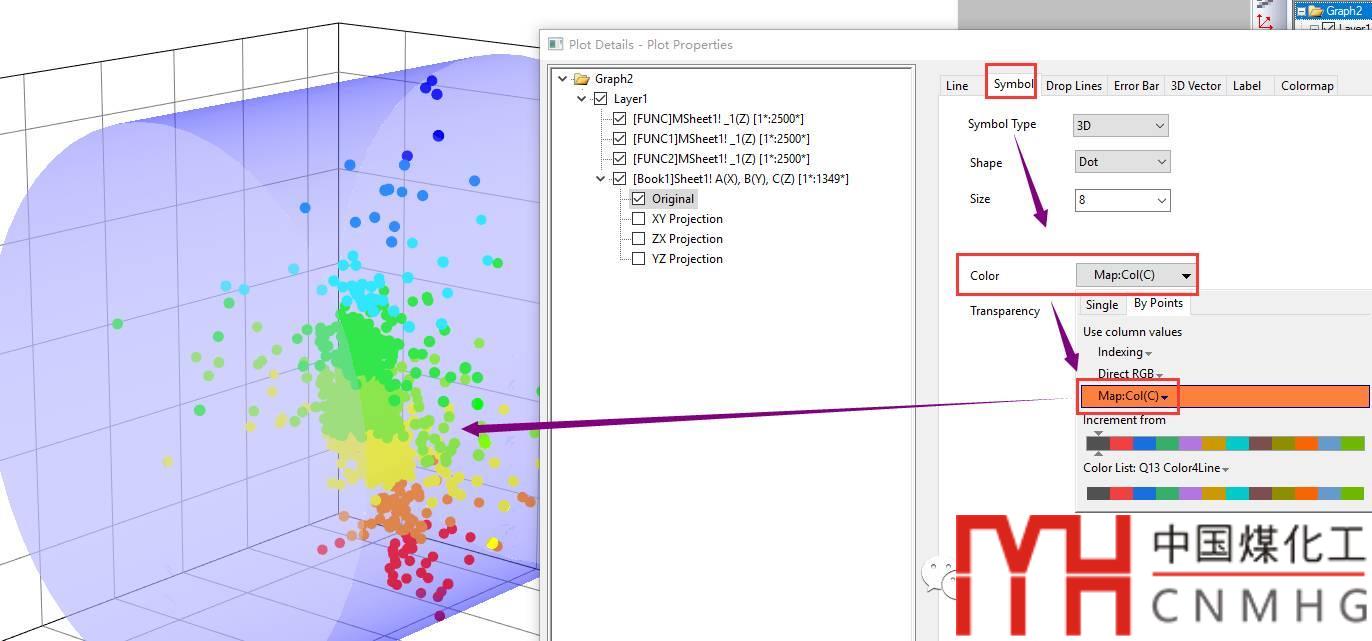

  2. 修改散點的顏色
調整三維圖的角度，完成圖形的繪制！?。?/p>
