SW6因其運用的廣泛性和權威性，是GB/T150“事實上”的標準釋義，GB/T150中一些不那么直觀的條文，可以借助SW6理清思路。

在開孔補強計算中，開孔直徑d_op的大小直接取決于計算截面的確定。GB/T150.3第6.3.3.1條對“開孔補強的計算截面選取”作了規定（如圖1所示），但不夠直觀，如對于圖2圖3中的開孔，我們還是希望能夠得到一些可以直接使用的定性結論。

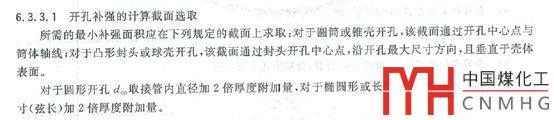

圖1

大平板上開橢圓孔或圓孔，彈性力學上有結論：無論開孔的長軸垂直或平行于筒體軸線，在長短軸之比小于2的情況，孔邊最大應力為位于與筒體軸線夾角θ=0o（180 o）的周向應力。GB/T150取該截面為計算截面。參見此前的文章《等面積法開孔補強的應力校正系數F》

對于球形封頭，其周向應力和經向應力是相等的，GB/T150取最大開孔尺寸為d_op。而橢圓封頭或碟形封頭，其內壓或外壓計算都是以球形封頭為基礎的，d_op的取法與球形封頭一樣。

圖2

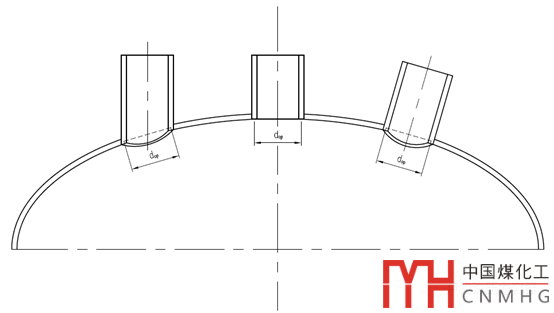

圖3

圖2和圖3中，筒體和標準橢圓封頭DN2000，δ=10，C₁+C₂=3.3，接管Φ114.3×8.8，C₁+C₂=3.9。運用SW6的“零部件“進行開孔補強計算，從計算書中可以扒出各種開孔的d_op，可以對GB/T150.3的6.3.3.1有個直觀的理解。

計算結果匯總如下：

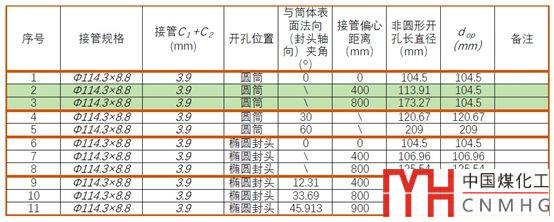

表1

從表1可以發現：

一．對于序號2、3的開孔，即圖2中左邊的那個開孔，其開孔的最大尺寸位于周向上，但d_op取位于計算截面上（即軸線方向上）的開孔尺寸。

二．對于序號4、5的開孔，即圖2中右邊下方的那個開孔，開孔的最大尺寸也處于計算截面上，所以d_op取開孔最大尺寸。

三．對于序號7、8的開孔，即圖3中左邊的那個開孔，按GB/T150.3之6.3..3.1的規定，d_op就取開孔最大尺寸。

四．對于序號9、10、11封頭法向上的開孔，無論哪個方向的開孔尺寸都一樣，都是d_op。

最后，說一下CAD中由橢圓上一點作其法線的方法，這也是百度得來的。如圖4所示，首先，將橢圓1偏移一定距離，然后輔以CAD捕捉垂足的功能，作一以A為起點、并垂直于橢圓2的直線。該直線垂直于橢圓2，也必垂直于橢圓1，所以該直線為橢圓1的法線。

圖4
