最近有不少人問關于如何創建帶圓弧邊界的WIPEOUT的問題，之前我給他們推薦超級填充SUPERHATCH：CAD中怎么能讓圖塊能遮擋住后面的圖形？如何能更輕松創建區域覆蓋（wipeout）？

但AUTOCAD多個版本擴展工具中的SUPERHATCH雖然可以用，但用它創建WIPEOUT卻總是提示函數錯誤，看來AUTOCAD對擴展工具也沒有怎么測試，后續版本升級后有的功能不能用卻一直沒有改。

之前我在信息里分享了一個圓形區域覆蓋的插件：CAD插件-圓形區域覆蓋（WIPEOUT）。

利用這個工具我們可以跟規則的區域覆蓋組合成復雜帶圓弧段的區域覆蓋，但操作很麻煩。

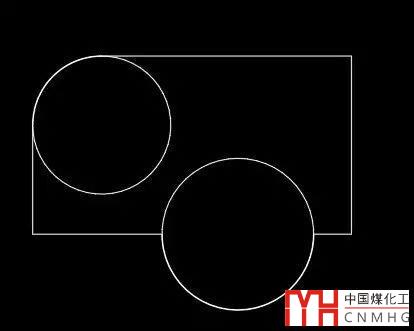

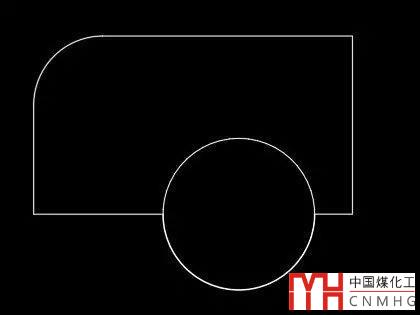

但不論是超級填充還是我們提供的插件，其實都只是將圓或弧轉換成了多邊形，我們其實也可以想辦法自己用多邊形來畫圓，然后自己繪制出一個由直線段組成但可以模擬弧線的邊界，這樣就可以創建我們需要的區域覆蓋了，下面我們不妨試試創建下面形狀的區域覆蓋。

1、執行多邊行POL命令，回車。

2、輸入50，回車，設置為50邊形。

3、確認打開了捕捉并打開了圓心捕捉方式，光標移動到底部的圓弧上，圓心處會出現一個捕捉標記，將光標移動到圓形處單擊，確定多邊形的圓心。

4、輸入I，回車，設置多邊形內接與圓。

其實邊數多的情況內接或外切區別不大。

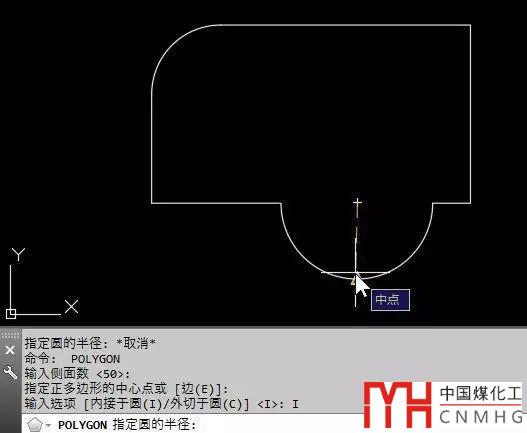

5、提示指定半徑的時候?qū)⒐鈽?biāo)移動到圓弧上，只要出現捕捉標記，中點、象限點、最近點都可以，如果沒有出現捕捉標記，可以設置一下捕捉選項，或輸入MID后在圓弧上捕捉中點，如圖所示。

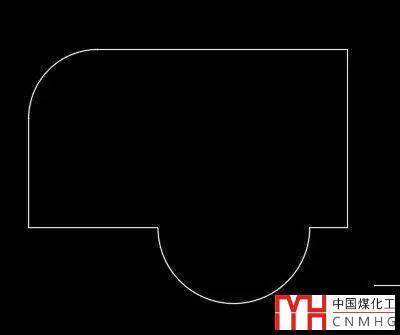

6、出現捕捉標記后單擊完成多邊形的繪制，如下圖所示。

怎么樣，看上去很圓吧！如果圓和弧在圖中不大，邊數再設置小一點問題也不大。

用同樣的方法用多邊形畫出其他圓，如下圖所示。

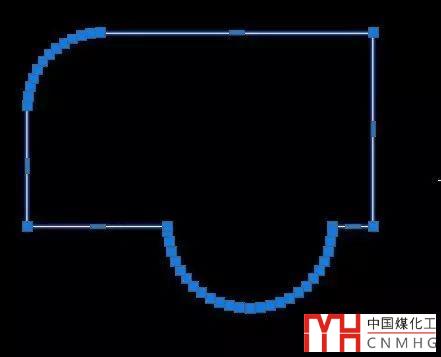

將原來的圓弧刪掉，然后利用修剪TR、刪除掉多余的多邊形，然后用編輯多段線PE命令將邊界合并成封閉多段線，如下圖所示。

在處理多邊形和直線段連接處的時候需要注意，上面的操作中是比著圓弧來畫多邊形的，刪除圓弧后多邊形可能跟直線段有細小的間隙，可能局部需要延伸。至于修剪、延伸和合并多段線的技巧在以前的文章里介紹過，這里就不再詳細介紹了。

CAD修剪（Trim）和延伸（Extend）的使用技巧

怎樣編輯CAD多段線？

有了這樣的邊界線，就可以直接創建區域覆蓋了。

1、執行區域覆蓋命令WIPEOUT，回車。

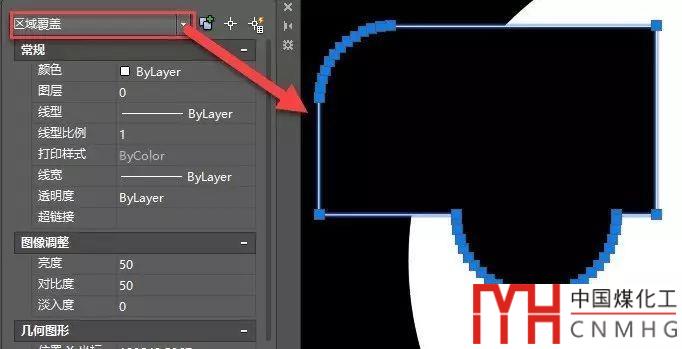

2、輸入P，回車，選擇剛編輯好的封閉多段線，就可以得到我們需要的區域覆蓋了，如下圖所示。

想想其實也沒那么復雜，只是我之前只想到用現成的工具，而沒有仔細去思考。

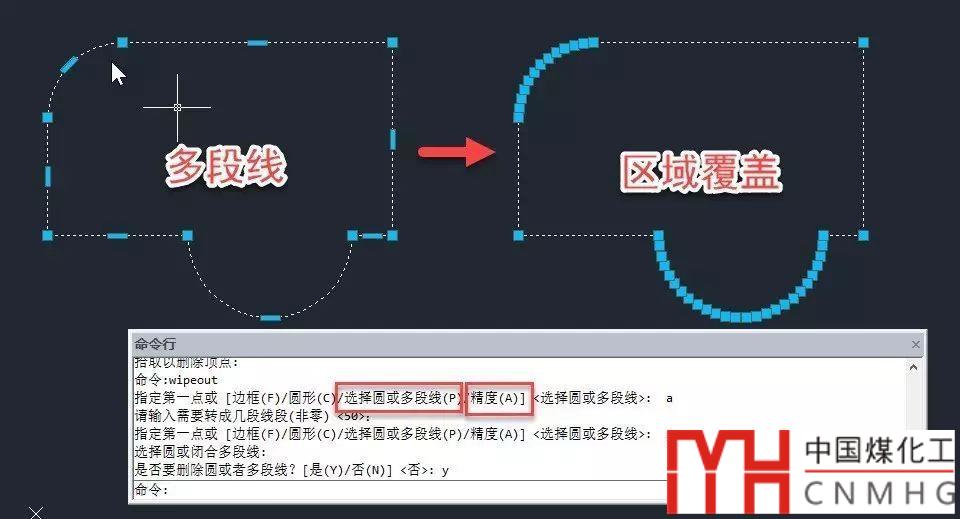

在國產的浩辰CAD 2017中已經考慮到這種需求，可以創建圓形或帶圓弧段封閉多段線的區域覆蓋，而且還可以設置精度，也就是多邊形的段數，制作起來就更簡單了，如下圖所示。

雖然國產CAD還有很多不足，有一些不如AUTOCAD的地方，但也有不少特色功能，而且安裝包很小，大家可以關注一下。
