網上有不少人提類似的問題，在一張圖中復制CTRL+C，到另外一張圖中粘貼CTRL+V，結果發現粘貼后的圖形變了。

為什么粘貼后的圖形會變呢？如果不了解問題的原因，一定會覺得很奇怪。之前發過類似的文章，但發現還是有人問類似的問題，這里就重新給大家講一下，告訴大家為什么會這樣，怎樣避免出現類似的問題。

其實原因很簡單，一句話就可以說清楚：

CAD中保存了很多有名字的格式和數據，比如圖塊、圖層、線型、填充圖案、文字樣式、標注樣式、多線樣式等，他們的名字在一張圖中中是唯一的，當粘貼的圖形有與當前圖中格式和數據時重名而且定義不同時，只能保留其中一個，這就會導致粘貼的圖形發生變化。

下面我們就通過一些簡單的實例來介紹一下出現的原因和解決辦法。

一、圖塊復制粘貼后發生變化

圖塊復制粘貼發生變化的時候很常見，其實原因很簡單，下面就通過一個簡單的實例來重現一下。

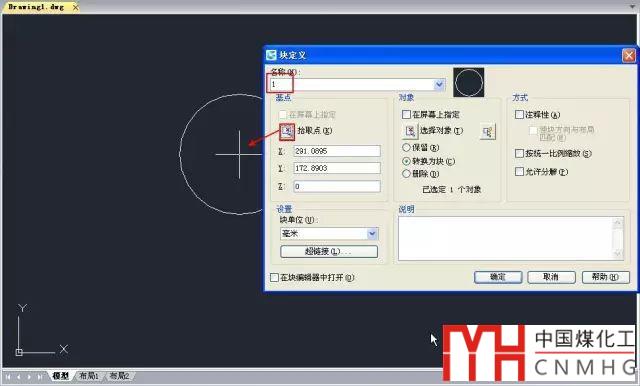

1、新建一張圖紙，畫一個圓，輸入B，回車，將圓定義成圖塊，塊名設置為1，插入點設置在圓的圓心，如下圖所示。

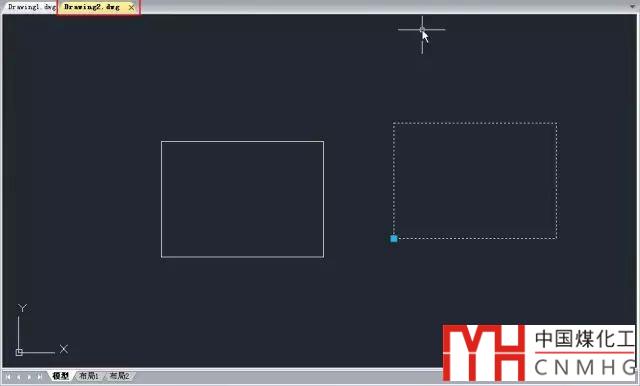

2、單擊新建按鈕，在新建一張空?qǐng)D，繪制一個矩形，輸入B，回車，將矩形定義成圖塊，塊名也設置為1，插入點設置在矩形的某個角點，如下圖所示。

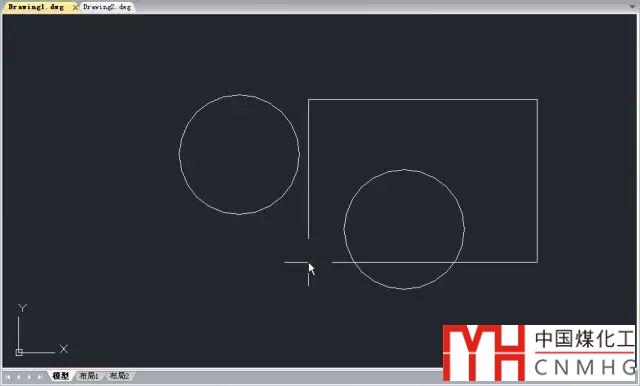

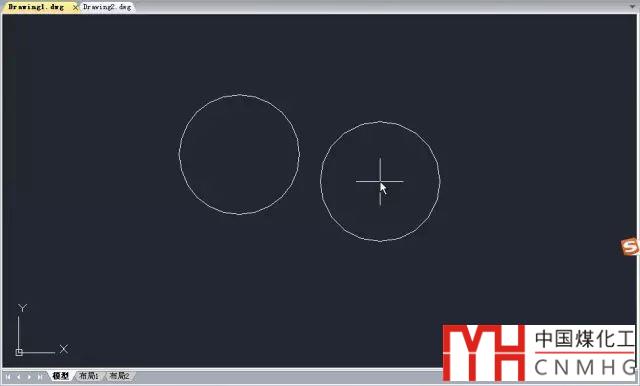

3、選擇矩形圖塊，按CTRL+C，切換到前一張圖紙（AUTOCAD 2014以上版本或浩辰CAD或可以直接單擊文件標簽欄的文件名，低版本可以按CTRL+TAB或從窗口菜單中選擇），按CTRL+V, 明明復制的是矩形，但我們可以看到粘貼過來的卻是圓，如下圖所示。

4、我們可以反過來在這張圖中選中圓形的圖塊，復制粘貼到另一張圖，會發現粘貼的是矩形，如下圖所示。

如果注意觀察命令行，會看到“_pasteclip 忽略塊 1 的重復定義。”的提示，也就是說粘貼過來的圖塊定義被忽略了，直接采用了當前圖紙中的圖塊定義。

這既是圖塊粘貼時發生變化的原因了：兩張圖中圖塊名字相同但定義不同，父子粘貼時圖塊自動變成了當前圖中同名的圖塊。

CAD圖紙中圖塊名是唯一的，因此在給圖塊命名時需要注意，不要圖省事，直接設置1、2等簡單的名字，而要根據特征起一個易于分辨的名字，不同的圖塊用不同的名字，保證不同圖紙中同名圖塊的圖形是相同的，這樣才不會出現這樣的問題。

不過，圖塊同名但定義不同的問題很難避免，當復制粘貼時遇到圖塊變化的問題后，可以用下面的方法解決。

圖塊重名的解決辦法

解決辦法很簡單，就是讓原來同名的圖塊改成不同名字。

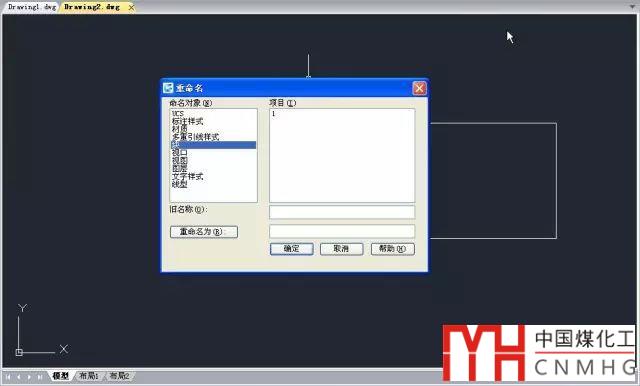

1、切換到要改圖塊名字的圖紙，輸入REN重命名，回車（或者在格式菜單中找到重命名命令），打開重命名對話框，如下圖所示。

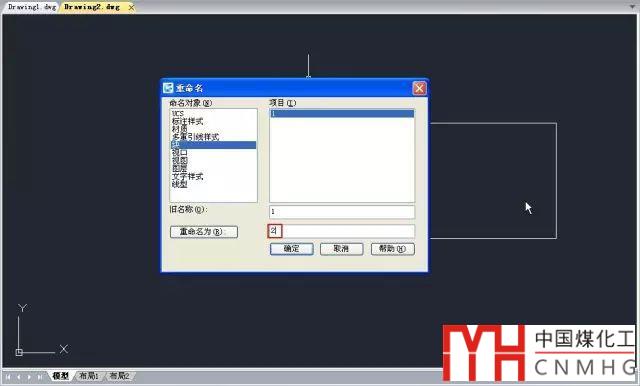

2、在左側的列表中選擇“塊”，在右側的列表中選擇“1”，在“重命名”框內輸入2，如下圖所示，單擊確定按鈕，將圖塊名從1改成2 。

3、再選中圖塊，CTRL+C，切換到另一張圖，CTRL+V，這次我們可以看到粘貼的圖塊是正確的了，如下圖所示。

二、文字復制粘貼后字體變了

復制粘貼后如果發現字體變了，原因也很簡單，就是兩張圖中同名的文字樣式但字體設置不同，我們通過類似的方法來看一下。

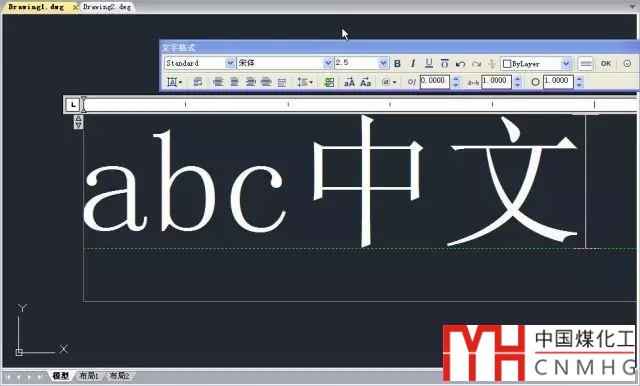

1、開一張空?qǐng)D，保持默認的文字樣式不變，輸入T回車，執行多行文字命令，在圖中框選文字范圍，隨意寫幾個字母加漢字，例如abc中文，如下圖所示。

不同CAD默認的字體格式不完全相同，如果你的版本默認字體不是宋體，為了和我的效果一致，在輸入文字前你可以輸入ST命令打開文字樣式對話框，將字體設置為宋體。

每日一貼——CAD設置和使用文字樣式需要注意的問題？

2、為了同時觀察單行文字的效果，將上面的文字復制一份，選中其中一個文字，輸入X，回車，將文字炸開成單行文字。

3、單擊新建按鈕，新建一張空?qǐng)D，輸入ST，回車，打開文字樣式對話框，點開字體列表，輸入TX，找到TXT.SHX，如下圖所示。將字體修改成txt.shx，如果你的版本中默認就是txt.shx，則不用修改，如果使用了大字體，取消勾選“使用大字體”。

4、輸入相同字符的多行文字，并且復制一份后炸開，得到一個單行文字，如下圖所示。

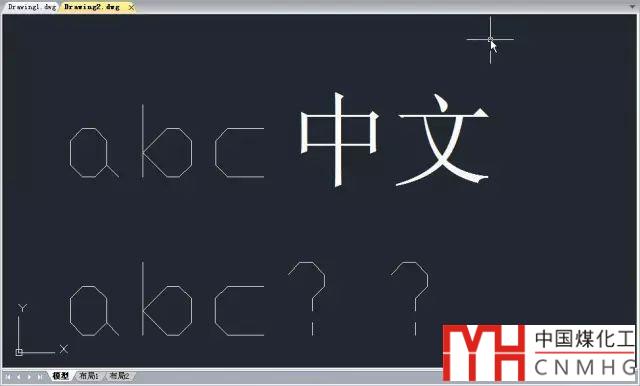

可以看到由于使用了CAD字體，但沒有設置大字體，多行文字中中文自動被替換成宋體，而單行文字中則只能顯示為問號了。而且由于在多行文字中字體被替換，炸開后漢字跟字母分開了，這個后面我們可以不管，只關注字體的效果。

CAD大字體什么意思？何謂形文件？詳細講解CAD的字體文件分類

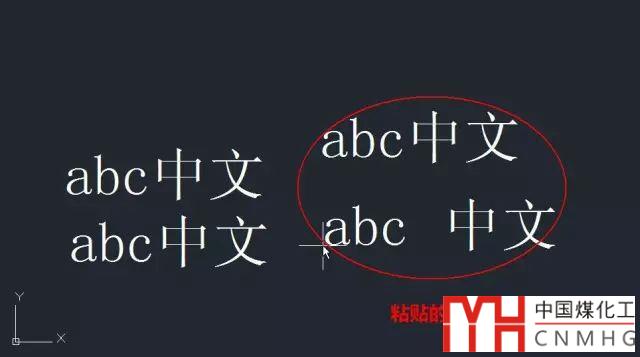

5、從新圖中選中兩個文字，按CTRL+C復制，切換到之前的圖紙中，按CTRL+V粘貼，我們會發現粘貼后的文字變成了跟當前圖相同的效果，如下圖所示。

選中這張圖的文字向另外一張圖中復制粘貼也會出現同樣的問題，如下圖所示。

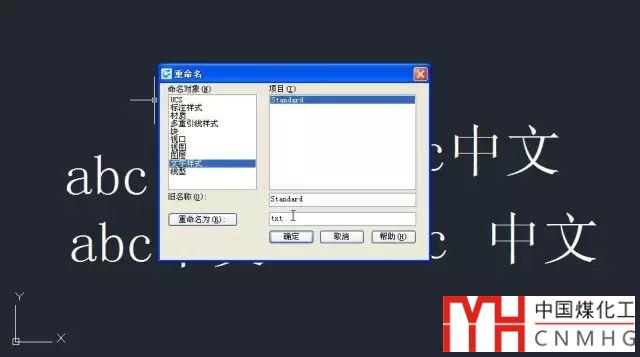

解決辦法：任意一張圖紙中輸入REN，回車，打開重命名對話框，選中重名的文字樣式，修改成其他名字，如下圖所示。

將其中一個文字樣式改名，不重名了，當將文字復制到另一張圖，改名的文字樣式也會一起被復制到新圖中。

總之，文字樣式的名稱最好跟字體相關，這樣可以避免同名不同字體的情況，另外，不要總用默認的文字樣式Standard來修改字體，這樣很容易產生重名的現象。

三、標注復制后變了

標注樣式要比文字更復雜，不僅是因?yàn)闃?biāo)注參數多，而且標注中還會使用到文字樣式，而標注箭頭有時會是圖塊，因此不僅可能會因?yàn)闃?biāo)注樣式重名但定義不同引起問題，還可能因?yàn)槲淖謽邮胶蛨D塊重名但定義不同引起問題，所以遇到標注變化的時候需要先看變的是什么，然后再根據變的原因去找問題。

每日一貼——CAD設置標注樣式的基本操作

每日一貼——CAD標注幾個常見問題的原因和解決方法？

1、字體變了

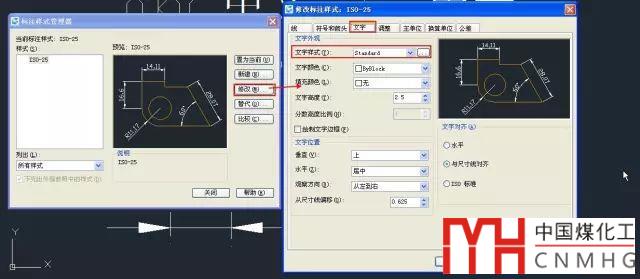

輸入D，打開標注樣式對話框，選擇標注使用的標注演示，單擊修改按鈕，打開標注樣式修改對話框，檢查文字樣式設置，如下圖所示。

字體的變化可能是因?yàn)橥臉?biāo)注樣式使用了不同的文字樣式，也可能是文字樣式相同，但文字樣式字體不同。想保持復制后標注樣式不變，如果是前一種情況的話，只需重命名標注樣式，是后一種情況的話，則需要先重命名文字樣式，然后將標注樣式重命名。

2、箭頭變了

標注默認的箭頭不是圖塊，但如果用建筑斜線或其他某些形式，箭頭則可能是用圖塊來表示的。

一般情況下，大家很少會創建同名的圖塊或去修改由標注創建的這個圖塊的，但我不止一次見過這樣的圖紙，就是這個圖塊被改了。如果發現這種情況，必須在被修改的圖紙中將此圖塊重命名。

3、尺寸線等其他效果變了

如果是同名標注樣式其他參數不同也會導致標注復制粘貼后變化，要想保留標注原來的效果，REN重命名標注樣式就可以了。

4、標注的特征比例變了

標注本身的長度沒變，但線、文字、箭頭都被整體放大和縮小了。如果你的標注設置了注釋性，當從一個比例視口復制到另外一個比例視口時，特征比例會根據當前視口比例變化。這種變化是正常的，如果你用過注釋性，這種變化應該是你需要的；如果你沒有用過注釋性，通常也不會遇到這種問題。

什么是CAD的標注特征比例？應如何設置？

四、可能產生變化的其他圖形

1、線型

線型可能會有兩種變化：

一種是線型的形式?jīng)]變，只是單元長度變了，有時可能虛線還會變實線，這可能是兩張圖中全局線型比例設置不同，你可以輸入LTSCALE回車，或者打開線型資源管理器查看一下。

每日一貼——CAD線型使用中常見問題？

二是線型的形式變了，這種原因可能有兩種：一種是線型設置都是BYLAYER，兩張圖中同名圖層設置的線型不同；還有一種可能同名的線型定義不同。

在同一款CAD軟件如果只用CAD自帶的線型的話，同名線型定義不同出現的幾率比較低，但如果用不同的CAD軟件而且自己加載了一些特殊的線型就不好說了。

每日一貼——CAD圖層

2、多線

多線是MLINE(ML)，多線樣式MLSTYLE也存在重名設置不同的問題。

每日一貼——CAD多線MLINE的使用技巧

3、表格

表格TABLE對象也有樣式TABLESTYLE，也可能出現復制粘貼變化的情況。

CAD中怎么創建表格（TABLE）？CAD表格相關操作簡介

4、多重引線

這其實是一種特殊的標注，多重引線樣式MLEADERSTYLE重名時也需要同時分析文字樣式和箭頭的圖塊。

CAD引線為什么左右效果不同？多重引線樣式應如何設置？

5、填充

填充圖案后比例變了，通常也是跟填充圖案定義有關系，但這個在重命名對話框里沒法修改，因?yàn)樘畛鋱D案是保存在填充文件（*.pat）里，如果直接始終用同一款CAD，通常也不會有問題，如果使用了自定義的填充圖案，也可能會產生這樣的問題。

如果在不同版本或不同品牌的CAD之間復制粘貼一些復雜邊界的填充圖案，也有可能因?yàn)閮烧叩乃惴ú煌瑢?dǎo)致效果變化，這是一張極端情況，通常不是我們個人能解決的。

填充不顯示，這個可能是FILL變量導致的，如果FILL被設置成關（0），填充會不顯示。

每日一貼——CAD填充需要了解的重要問題之一（填充圖案）

每日一貼——CAD填充需要了解的重要問題之二（填充比例））

6、圖層、變量設置不同導致的變化

圖層設置不同

如果兩張圖中同名圖層的設置不同，復制粘貼圖形中所有隨層的屬性都會跟隨變化，圖層設置可能帶來的變化包括顏色、線型、線寬、透明度等，所以出現這些變化時可以先檢查一下圖層。

當然圖層的狀態也會影響我們看到的效果，比如復制時圖層是開的，粘貼時圖紙中同名圖層是關的或凍結的，我們會看不到圖形，當然這對圖形本身并沒有什么影響。

通常一個人或一個單位的圖層使用習慣是相同的，上述情況出現的幾率不多，但如果圖紙有多個來源，這種情況也是可能出現的。

變量設置不同

CAD中有一些控制圖形顯示的變量，例如控制填充顯示的變量FILL和FILLMODE，控制文字是否簡化顯示成方塊的QTEXT等，這些變量是保存在圖中的，因此如果兩張圖紙中這些變量設置不同，也可能導致從一張圖紙復制到另外一張圖紙發生變化。

通過上面的講解我們會發現，圖紙復制粘貼發生變化的可能性太多了，不用感到奇怪，遇到問題后，我們首先要看變的是什么，發生了什么變化，判斷原因后才能解決。大部分樣式重名都可以通過重命名REN來解決。

對于個人來說，要避免出現類似問題，首先要養成良好的習慣，不要直接修改默認樣式的參數來使用，最要?jiǎng)?chuàng)建新的樣式并起可以明顯分辨的名字，圖塊命名尤其需要注意。
