膨脹節的厚度一般較筒體薄，當它們相連時，應該削筒體嗎，如果筒體削薄到膨脹節的厚度會否造成筒體環向應力不足呢？為此咨詢了業內專家，其答復如下：

問：按照GB150，如果筒體和球形封頭相連接，一般不削薄筒體部分，而削封頭部分，保證筒體部分強度和封頭部分強度按照各自計算公式厚度足夠。

膨脹節本身的直邊段也是經過計算，但是削薄部分的筒體沒有經過計算。比如，筒體為碳鋼，腐蝕余量3mm，設計厚度最少需要14mm，名義厚度16mm。膨脹節為不銹鋼，8mm。當筒體削到8mm時，會不會造成強度不足？如果不削薄，又應該如何連接？可否加大膨脹節厚度使得削邊長度減少呢？

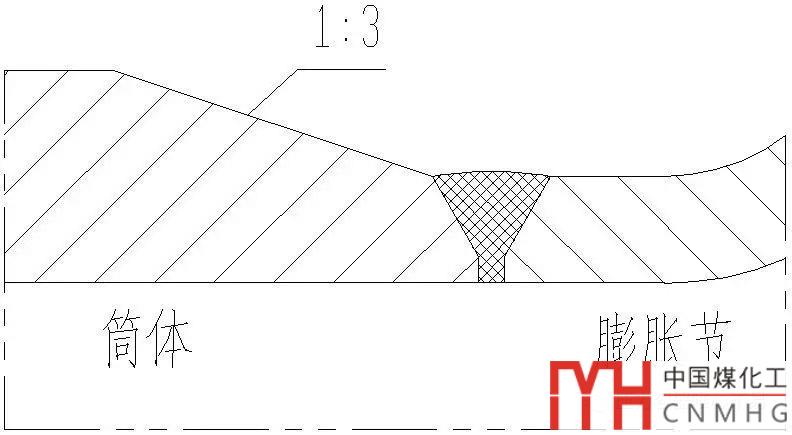

答：關于膨脹節的壁厚與筒體的厚度不相等時如何處理的問題，GB16749-1997的7.6.2.2條b)款有明確規定，那就是在設備筒體一側以1:3的斜度進行單面或雙面削薄過渡。對于本設備，由于兩者厚度相差較大，建議在筒體雙面削薄過渡，以縮短筒體削薄段的長度。

如果膨脹節的強度是符合要求的，僅僅為了解決膨脹節與筒體的連接問題而增大膨脹節的厚度，是不合理的。因為這樣會增加材料的消耗，而且會降低膨脹節的補償能力，有時為了滿足膨脹節補償量的要求，可能還需要增加波數。

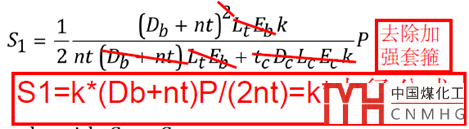

你們以為與膨脹節相鄰的筒體段必須采用一般筒體的環向應力校核公式來進行強度校核，這樣的理解是不正確的。膨脹節的直邊段也是一段很薄的筒體，為什么能滿足強度要求呢？這是因為它受到相鄰的波形段的加強作用，環向應力降低了。膨脹節直邊段的環向應力是按GB16749中式6-1計算的，對于沒有加強圈的直邊段，該公式與一般筒體的環向應力計算公式相比就多了一個系數k，這個系數k是與直邊段的長度L4成正比的。隨著直邊段的長度L4的增大，k也增大，直到k≥1（注：k＞1時，取k=1）時，直邊段的環向應力才與一般筒體的環向應力相同。

實際上，你們可以把筒體削薄段作為膨脹節直邊段的延長部分，把筒體削薄段的長度與原來直邊段的長度之和作為膨脹節的直邊段長度L4，計算出新的k值，同時偏保守地把筒體削薄段的厚度取為膨脹節的厚度，采用上述6-1的公式計算加長后的直邊段的環向應力，看看這個環向應力是否小于筒體的許用應力。通常k的數值都較小，計算結果都能通過，這也就是為什么GB16749規定膨脹節厚度與筒體的厚度不同時可將筒體削薄。
