有時我們需要截取某張圖紙的一部分用在當前圖中，如果用一個繪制好的邊界去修剪和刪除多余圖形，操作很麻煩，那有什么辦法處理起來更簡單呢？

一、圖塊和外部參照裁剪（XCLIP）

最簡單的方法就是將圖紙用圖塊或外部參照的方式插入到當前圖中，然后用XCLIP命令進行裁剪，這種操作方式非常簡單，而且邊界可以自己用多段線繪制，并可以設置反向裁剪，以前已經對這種方式有過詳細介紹，可參看下面的相關文章。

CAD中如何裁剪圖塊、外部參照、圖像、視口?

CAD圖塊的各種相關操作和概念

CAD圖塊插入方法匯總

CAD外部參照的使用技巧及在設計中的應用

二、利用布局視口裁剪圖形

我們知道利用布局視口可以顯示模型空間的部分圖形，并可以通過設置比例來縮放模型空間的圖形。最近在網上看到有人利用布局視口來裁剪圖形，覺得在有些情況下還挺方便的，大家感興趣可以試試。

1、打開要裁剪的圖紙。

2、切換到布局視口，如果我們需要按照原尺寸輸出，就需要將視口比例設置成1:1，然后將視口尺寸設置得比我們裁剪的范圍大一些，雙擊進入視口，將圖形平移到包含我們要保留的所有圖形時就可以，如下圖所示。

如果我們要裁剪的就是一個矩形區域，我們也可以將視口尺寸設置得跟區域大小一致，然后將圖形平移到合適位置后可以省略下面一個步驟。如果我們需要對圖形進行縮放，比如我們要截取一個大樣圖，也可以將視口比例設置成非1:1的比例。

3、在視口外雙擊返回圖紙空間，在視口上繪制我們要裁剪的邊界，先利用它來裁剪視口，如下圖所示。

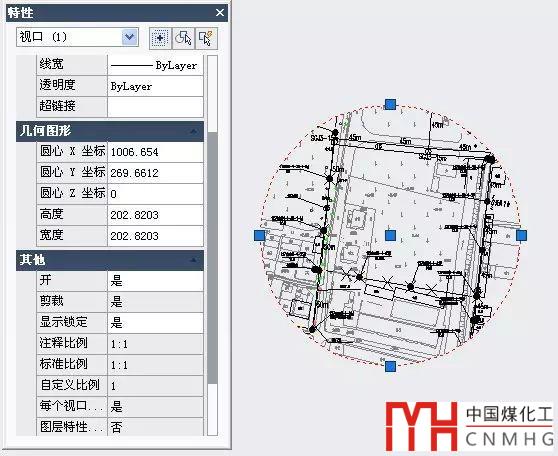

4、輸入VPCLIP命令回車，根據提示選擇視口和裁剪邊界，得到我們真正想要的視口，如下圖所示。

5、右鍵單擊布局標簽，選擇"將布局輸出到模型"，軟件會提示我們輸入保存文件的名稱，處理完后會提示是否打開輸出的文件。

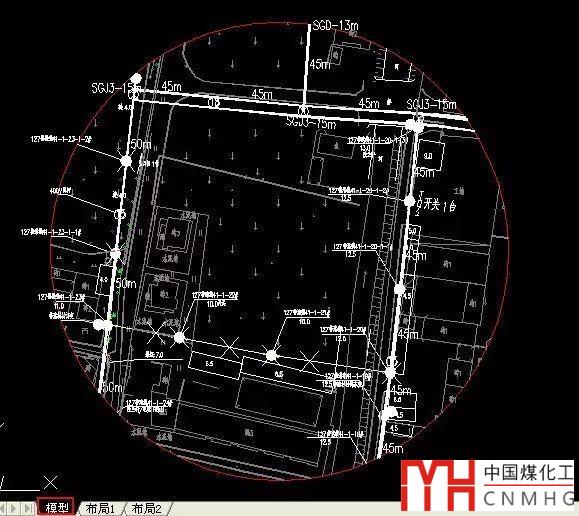

打開輸出文件后的效果如下圖所示。

效果還是很不錯的，邊界處的文字和標注都保留了。

用圖塊或外部參照XC裁剪的方式操作比較簡單，但雖然看到的是部分圖形，實際上整張圖紙的圖形都已經被放到當前圖中了。用視口的方式雖然操作復雜一點，而且圖紙復雜時處理起來有點慢，但圖紙中只有裁剪剩下的圖形，其他圖形數據都被拋棄了，在有些情況下確實是一種不錯的選擇。

三、增強裁剪（EXTRIM）

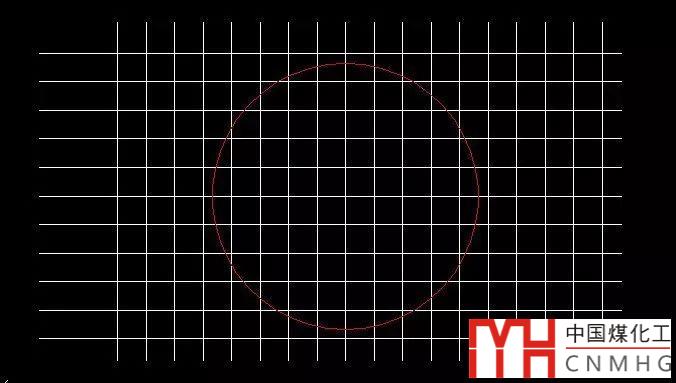

如果圖形相對比較簡單，我們需要保留一個封閉區域內或外的圖形時，如在下面的圖形中我們刪除紅色圓里面或外面的直線的時候，就可以使用擴展工具的增強裁剪(EXTRIM)。

你可以試著執行一下EXTRIM，看看你的CAD是否支持這個命令，如果支持的話，操作步驟如下：

1、在命令行輸入EXTRIM后按回車或空格，命令行會提示拾取多段線、直線、圓、圓弧、橢圓、圖像或文字作為裁剪邊界。

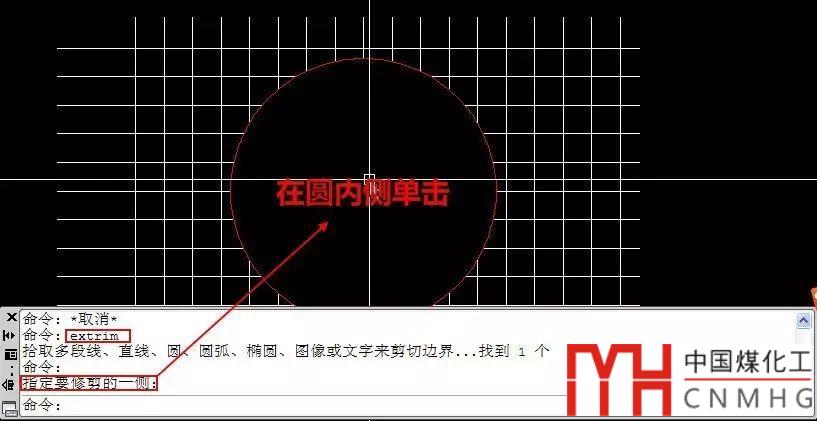

2、選擇圖中用作裁剪邊界的圖形，軟件會提示選擇要修剪的一側，我們先選擇圓內側，看看修剪的效果，如下圖所示。

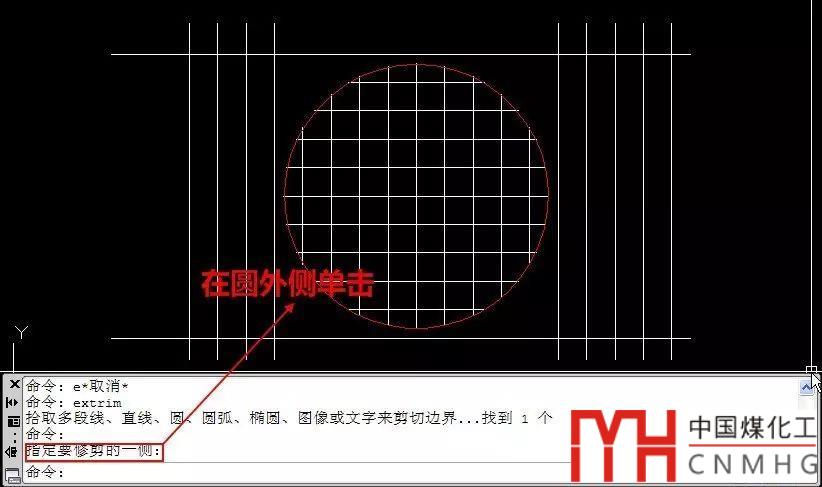

3、撤銷剛才的操作后重新執行上面的操作，在圓外側單擊，看看修剪的效果，如下圖所示。

我們看到跟圓外部相交的線都被修剪了，但沒有相交的線沒有處理，如果不需要的話，就需要選中后刪除。

如果圖紙比較復雜（類似上面視口裁剪的樣例的話），用EXTRIM操作可能就不太合適，一是計算時間會比較長，二是有大量的圖形需要手工刪除。

裁剪最基本的命令是修剪TRIM，選擇被修剪圖形時支持框選，針對上面的兩個樣例，我們也不妨直接用修剪命令操作試一下，也許有些情況直接用TRIM也會很快，但有些情況這必須借助上面介紹的這些特殊方法了。

以上技巧適用于AUTOCAD和浩辰CAD等同類的CAD軟件。
