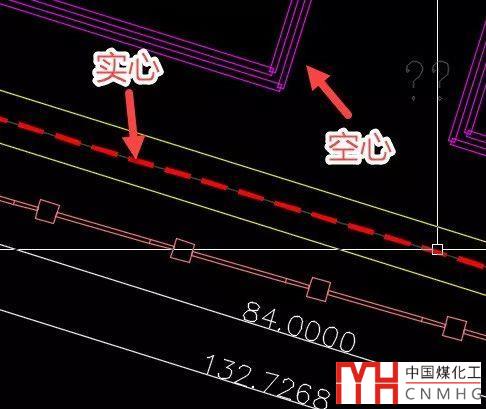

在前面的文章中講過，如果圖紙中有一些圖形跟當前坐標系的XY平面不平行，也就是說在當前坐標系下圖形是傾斜的，有時這個角度傾斜的并不明顯，但圖形還是會有一些異常，比如多段線會顯示空心。如果全部顯示空心還好辦，調整一下視圖或UCS就行了，但如果部分空心的話就不太好辦了，如下圖所示。

這些空心的多段線與UCS坐標系XY平面不平行，CAD并沒有這樣的命令將他們處理成平行，只能借助插件來處理。

我這里找到一個改變圖形方向的插件，如果遇到類似問題，比如查詢多線線或圖形發現有相對于UCS的拉伸方向時，可以試試這個插件。

插件使用方法：

輸入AP，加載下載的插件。

輸入CHDIR命令，回車，即可。

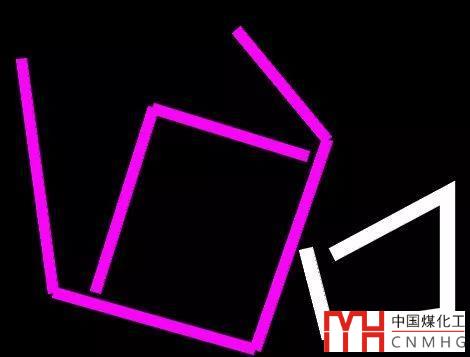

處理前后的效果如下：

插件下載地址：

鏈接：https://pan.baidu.com/s/1Fn9zhd7PYBJyoo1QVzRFJg 密碼：satk
