GB/T151-2014之“6.8.3防短路結構”要求短路寬度大于16mm時，應設置防短路結構。這又是一條惜字如金的規定。API660-2015的7.5.5 Bypass Sealing Devices也有類似的規定。GB/T151是抄API660或TEMA的，不知道是為了避嫌還是什么原因，API660 Figure3那么明白清晰的一個配圖，151沒抄，自己畫了一個半拉子。

API 660 Figure3

結構形式標準上作了規定。但標準中還有幾點未盡之處，可以通過其他一些資料來學習一下。

按照Tinker提出的殼程流體流動模型，殼程流體可以分為5股流體：A 股流體為折流板管孔與換熱管徑向間隙的漏流；B 股流體為穿過換熱管間的橫流流路, 即進行換熱的主流體；C 股流體為管束外側與殼體內徑間的通道；E 股流體為折流板外圓與殼體圓筒內徑間隙通道內的漏流；F 股流體為多管程分程隔板區或者U 形管程間寬通道流道內的漏流。

殼程設計的主要目的就是增加B股流體所占比重，減少其他各股流體。對于C股流體可以通過設置旁路擋板，來強制其流入管束間隙參與換熱。

（1）、臥式、左右缺邊折流板換熱器，殼程物料從旁路短路的可能性較大，應根據需要考慮安裝旁擋板或假管。（引自錢頌文.換熱器設計手冊.之4.5節，P189）也就是說，立式換熱器，以及折流板缺口水平布置的臥式換熱器一般不用考慮。

（2）、所有的旁路擋板、擋管及中間擋板均應設置在折流板組裝后的非圓缺區域內，如果設置在弓形區域內的兩側, 不僅不起作用反而會增加不必要的壓降。

（引自王海波等.管殼式換熱器殼程流動分析與部分結構設計.石油化工設備,2005,34(4)）

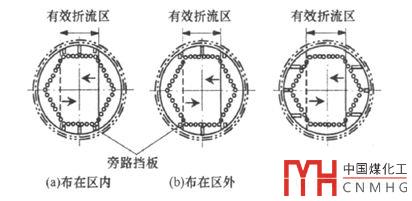

這句話有點不太好理解，可以看一下馬炳賢.壓力容器設計若干技術問題解析.硫磷設計與粉體工程,2011,(6)一文中的圖7，圖中、(c)的旁路擋板都是不正確的。

馬炳賢一文圖7

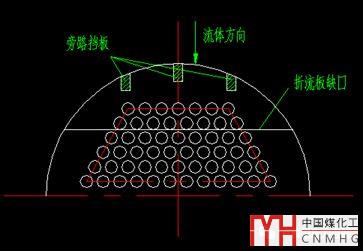

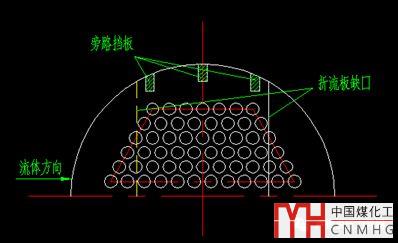

（3）、與（2）類似，有的設計單位也規定，旁路擋板的長度方向應與弓形折流板缺邊的方向平行（或大致平行，即旁路擋板長度方向為殼程殼體的直徑方向）。若二者相互垂直是錯誤的。下面兩個圖，第一張圖是正確的，第二圖中旁路擋板的布置是錯誤的。

上述Tinker殼程流體模型可參考以下兩篇文獻：

[1] 黃鴻鼎.流路分析法（I）——管殼式換熱器殼程流體流動及壓強降計算方法.石油煉制,1979,(10)

[2] 王海波等.管殼式換熱器殼程流動分析與部分結構設計.石油化工設備,2005,34(4)
