這是【北島李工】的第127篇原創文章

PLC至少有三種工作模式：?jiǎn)?dòng)（StartUp）、運行（RUN）和停機（STOP），S7-300/400PLC還有第四種模式：保持（Hold）。前面的文章我們介紹過PLC在運行（RUN）模式下，會刷新輸入/輸出緩存區、執行用戶程序、處理中斷及與PG/PC通信等。今天這篇文章，我們想深入討論下PLC的停機（STOP）模式。停機（STOP）到底意味著什么？PLC是否還會繼續刷新輸入/輸出緩存區？是否會繼續響應中斷？PG/PC的通信還能否繼續？下面，我們來詳細談?wù)勥@個話題。

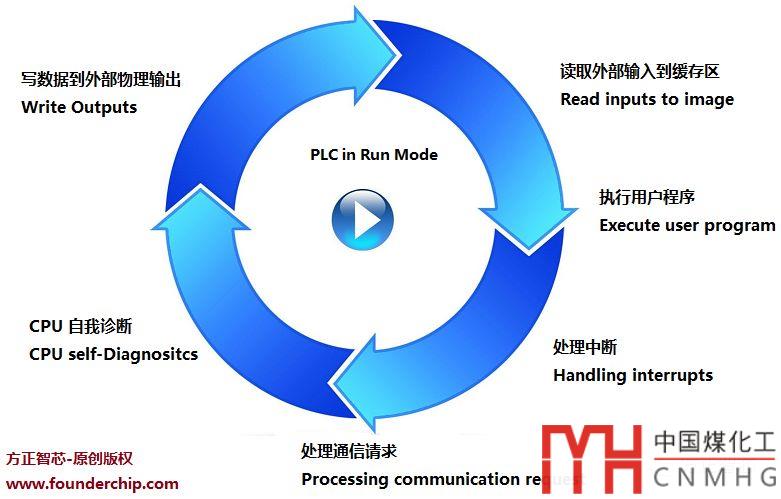

首先來看看PLC正常運行（RUN）模式下的循環掃描狀態圖：

與正常運行（RUN）模式相比，當PLC進入停機（STOP）模式時，有以下幾點不同：

• 不讀取外部數字量輸入值到緩存區；

• 不執行用戶程序；

• 不響應用戶程序中斷；

• 僅處理PG/PC的通信請求或單邊被動通信的請求；

• 使用預先設置的安全值更新數字量輸出；

在停機模式下，PLC的診斷功能正常運行，包括：

• 硬件診斷（是否存在硬件故障？）；

• 軟件診斷（是否存在軟件問題？比如地址錯誤）；

• 啟動條件是否滿足？

注：診斷功能之所以能在停機模式下繼續運行，其原因是它屬于PLC操作系統的一部分；

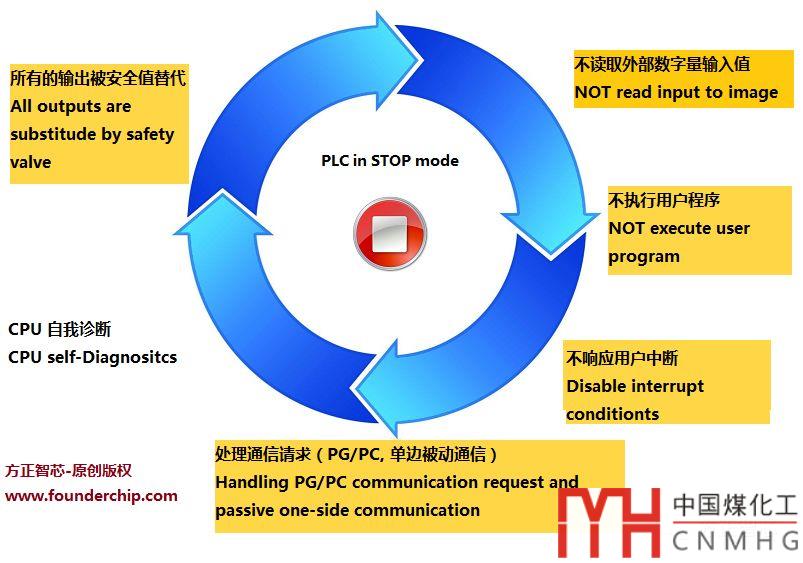

PLC在停機模式下屬于半空閑狀態，其工作流程如下面這張圖所示：

有兩種方式會導致PLC進入停機（STOP）模式：

1.手動方式：

• 對于S7-300系列PLC，CPU上有一個運行/停止的撥碼開關。通過將撥碼開關撥到停止位置，可以讓CPU進入停機模式；

• 對于S7-1200/1500及S7-200 Smart CPU，可以通過編程軟件發送【停止】指令讓CPU進入停機模式；

2.自動方式：

當PLC檢測到軟件或硬件故障、并且這個故障會影響PLC的運行（屬于致命故障）時，則PLC進入停機模式；

比如，在S7-300中，如果PLC檢測到一個軟件錯誤，就會發出一個中斷請求。操作系統接到中斷請求后，會調用OB121來處理。如果程序塊中沒有下載OB121，則CPU進入停機模式。

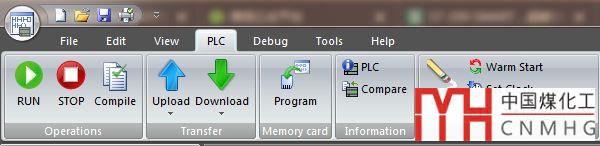

對于S7-200 smart，當下載程序時，需要讓PLC進入停機模式。下載完成后點擊Step7-Micro/WIN SMART的RUN按鈕，讓PLC進入運行模式；

對于S7-300/400，當下載程序（FB/FC/OB）時PLC不會停機；只有下載硬件組態或者網絡組態時，Step7會提示PLC將停機。當下載完成后，會提示是否將PLC從停機模式轉到運行模式，此時點擊確認即可；

當然，如果下載的程序有錯誤而且沒有下載OB121，PLC會停機的；
