Origin(Pro)：方格圖（Pictogram）--已被OriginLab官方Blog收錄【數據繪圖】

時間：2020-08-11 來源：數據繪圖瀏覽：

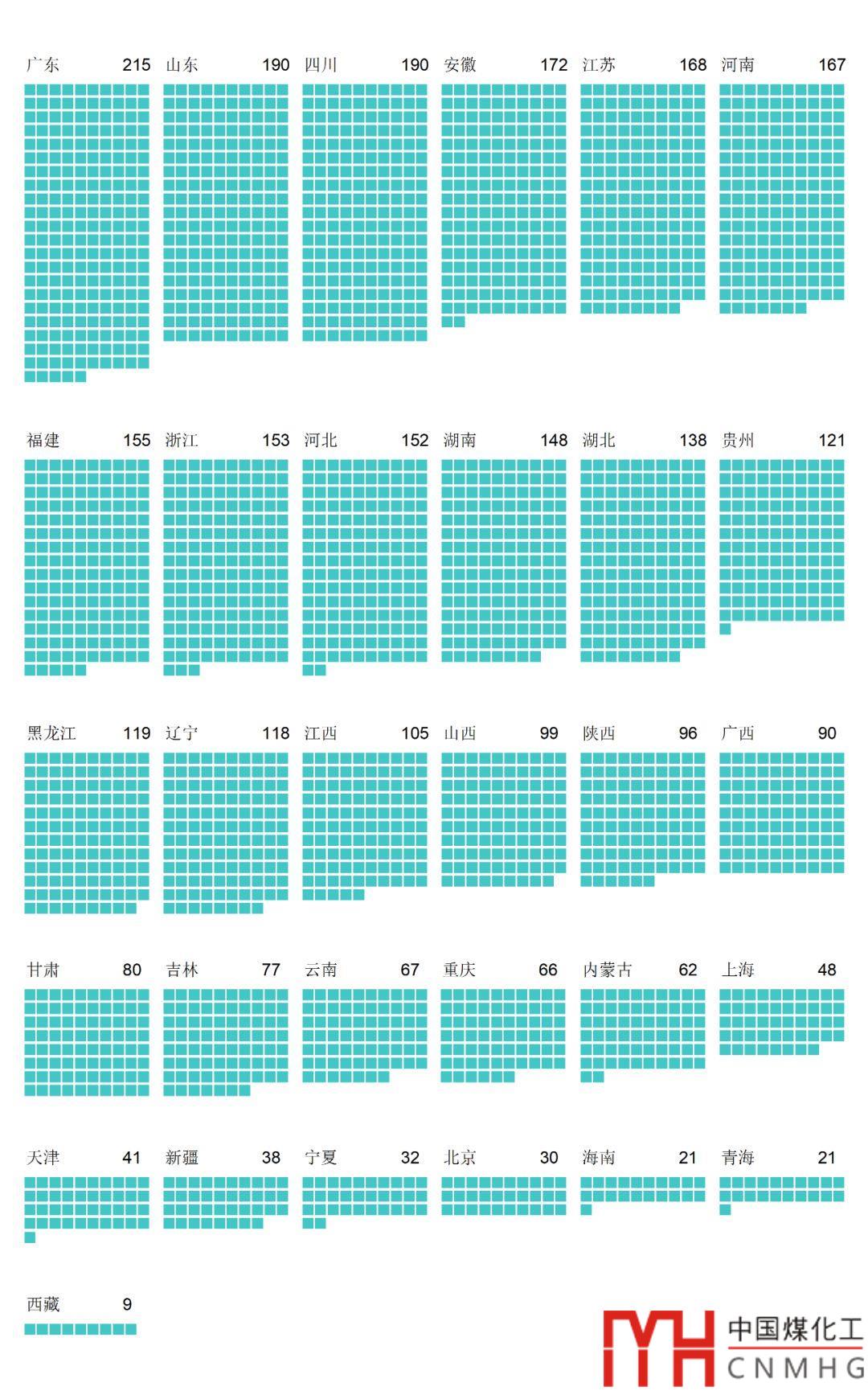

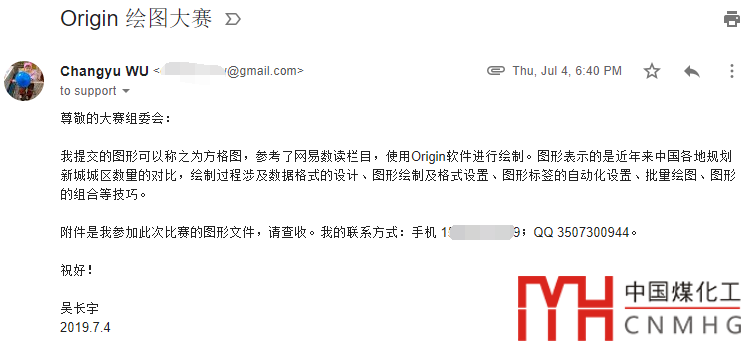

投稿參加了OriginLab官方的“Origin 繪圖大賽”，稱之為方格圖，表示的是近年來中國各地規劃新城城區數量的對比。

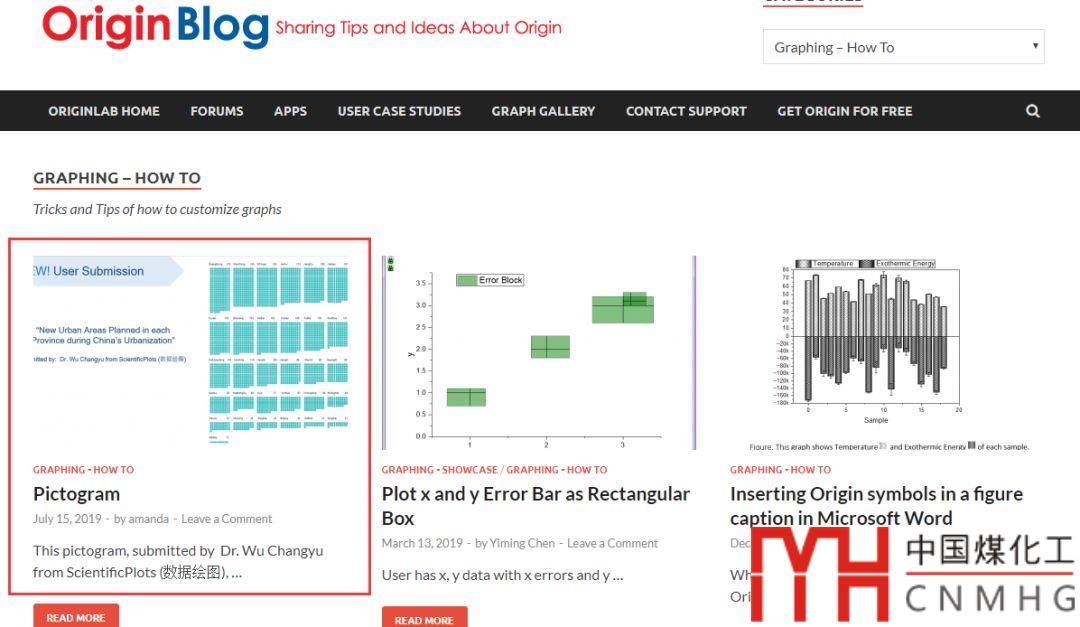

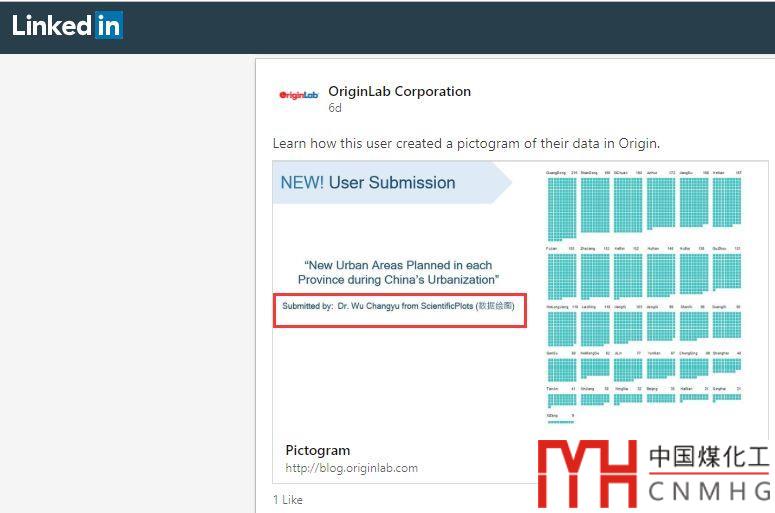

圖形已被被官方Blog收錄，英文名稱是Pictogram，并在LinkedIn、Facebook等平臺發布。

OriginLab官方對這個圖的繪制過程進行了改進，具體步驟如下：

構造數據格式【此方法為OriginLab官方改進的方法】
1. 根據數據來源（網易數讀），構造數據

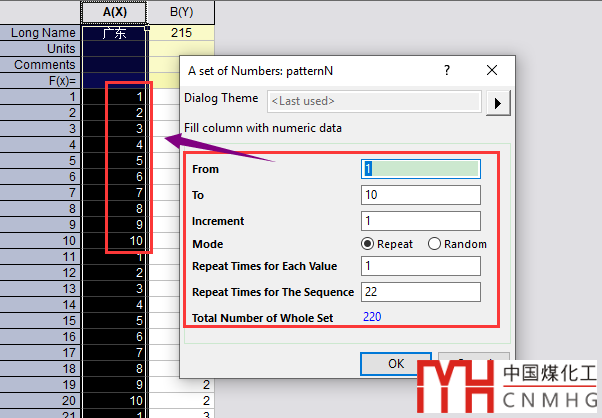

2. X列為“1，2，……，10，1，2，……，10，……”，使用Fill Columnwith/A set of Numbers來填充。
3. Y列為“1，1，……，1，2，2，……，2，……”，同樣使用數據填充的形式來構造。
4. 拉到最后，刪除多余的數據。廣東的Y值為215，所以把后面多余的數據刪掉。
5. 在后面的列里，同樣方法構造其他省份/自治區/直轄市的數據。
6. 右擊，Set as，XY XY。
繪制散點圖：以廣東省為例，繪制方格圖（Pictogram）。
1. 選中Y列數據，繪制Scatter圖。

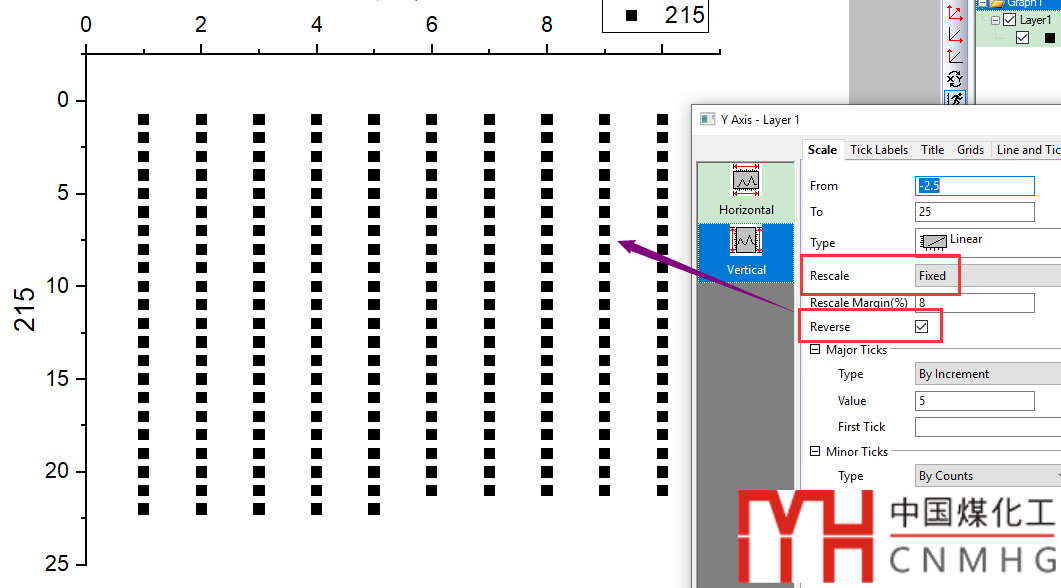

2. 雙擊坐標軸，打開AxisProperties，在Scale頁面，Rescale選為Fixed，選中Reverse按鈕，將Y軸翻轉一下。

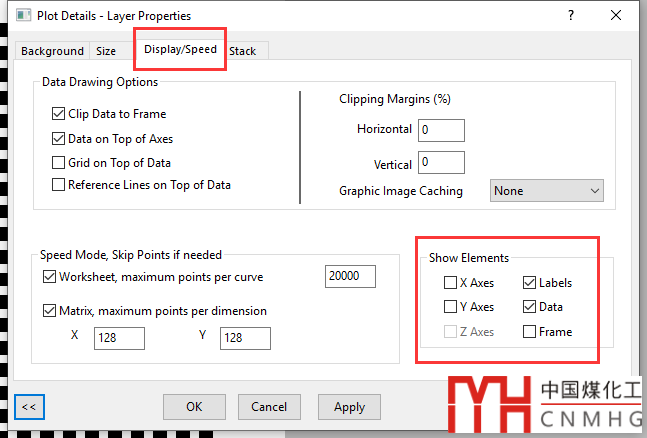

3. 在Layer Properties，在Dispaly頁面，把X Axes，Y Axes勾選掉，不顯示。

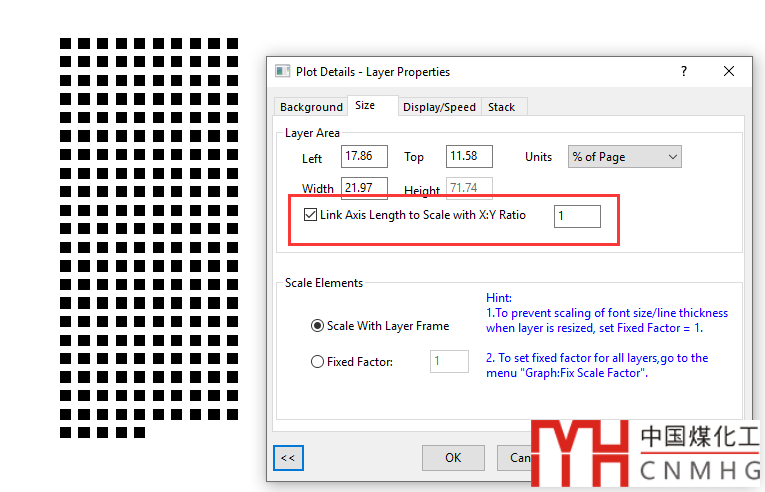

4. 在Layer Properties頁面，在Size頁面，勾選Link Axis Length to Scale with X:Y Ratio。

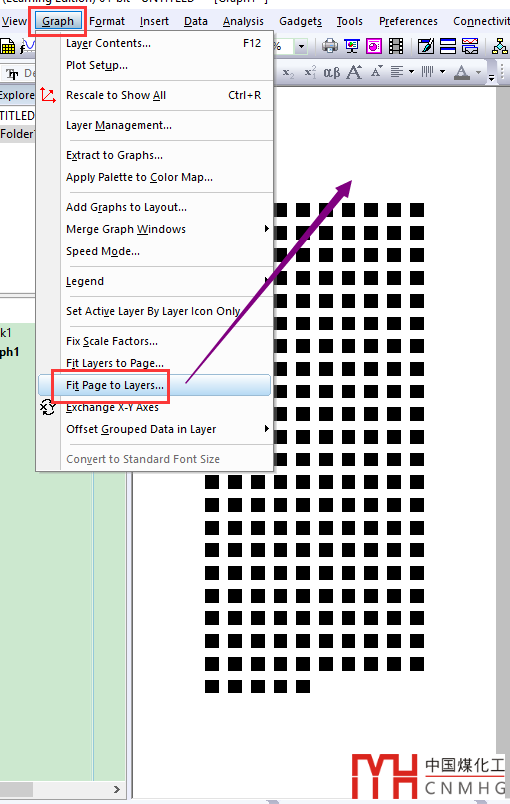

5. 在Graph中選擇Fix Page to Layer，使得頁面大小適合圖層。

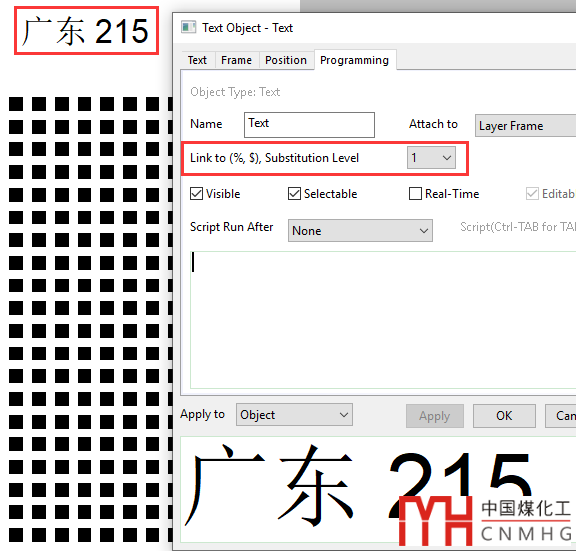

6. 添加標簽。使用左側Text“%(1X,@LL) %(1Y,@LL)”工具，輸入文字，右擊，Properties，切換到Programming，Link to (%,$), Substitution Level選為1。
7. 單個方格圖畫好了。
批量繪圖：使用批量繪圖，繪制其他省份/自治區/直轄市的方格圖。
1. 右擊上述圖形的標題，選擇Duplicate (Batching Plotting)

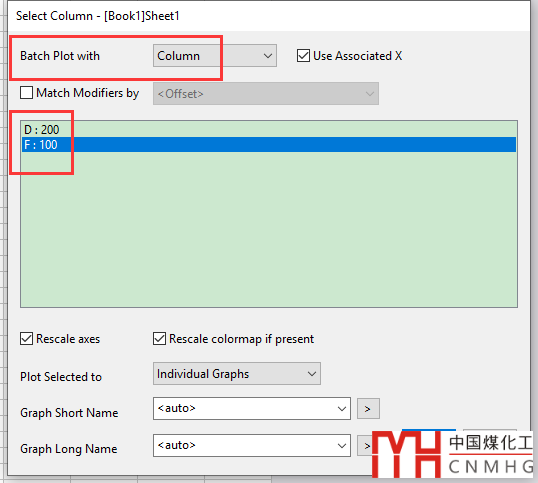

2. Batch Plot with選為Column，按住Ctrl，選擇要繪制圖像的數據。
3. 完成其他地區圖形的繪制。
組合圖形：將繪制圖形組合起來。
OK！示例文件：
1. 鏈接：https://pan.baidu.com/s/1HQ6QG3mLDm1lE2Po8EWBBw
2. 提取碼：jrni
