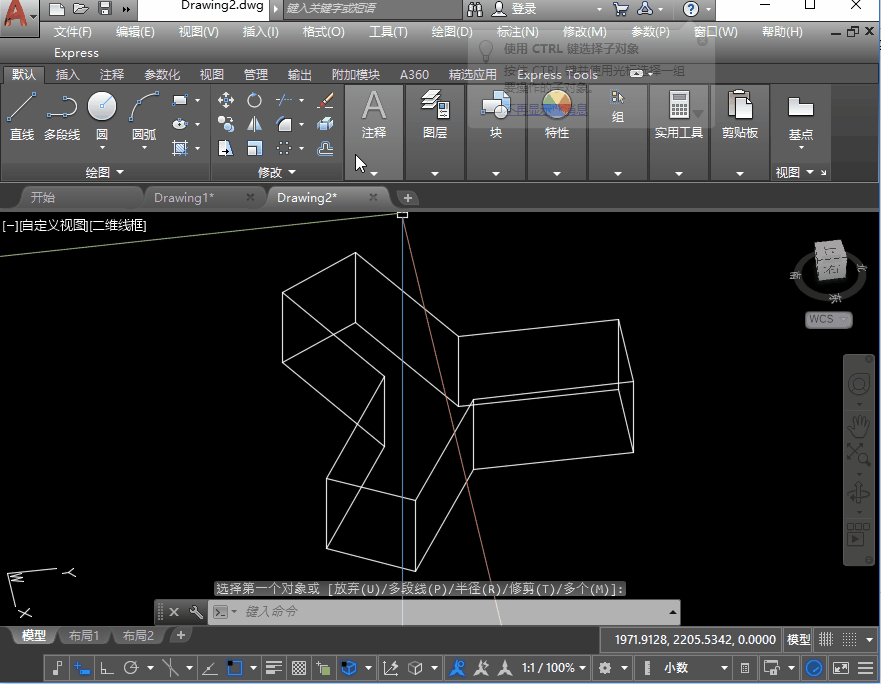

前天發了一個三通管模型的教程，操作講得比較簡單，其中一步是對三維模型進行倒圓角，有網友留言倒角時應該選擇哪條兩條邊，如下圖所示。

估計很多人以前都是對二維的線進行倒角，在對三維模型倒角的時候還按照二維圖形的方法來選擇邊界，然后會發現結果不對。之前主要到了這個區別，但覺得不算問題，現在看來有必要將二維和三維倒角的區別簡單介紹一下。

每日一貼——CAD圓角FI一些特殊用法

CAD中三維模型怎么倒斜角？

為什么Z坐標都是0卻無法倒角？圖塊、標注比例會是0？..

二維倒角如何選擇對象？

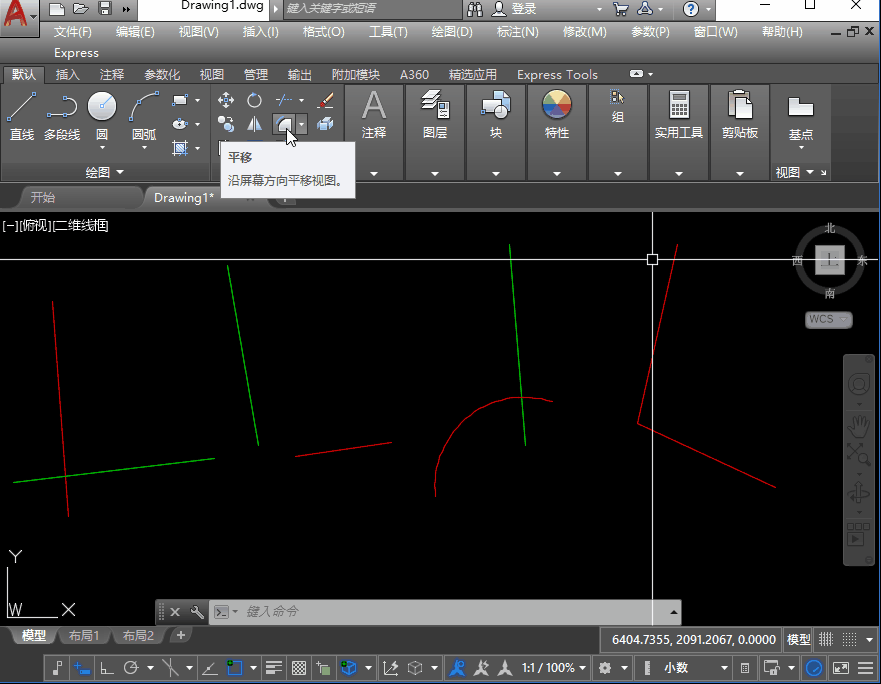

在對二維的線進行倒角時比較簡單，通常是選擇相鄰的兩條線，如下圖所示。

上面演示的是圓角F命令，可以選擇兩個圖形或者多段線的兩條相鄰的邊來倒角。

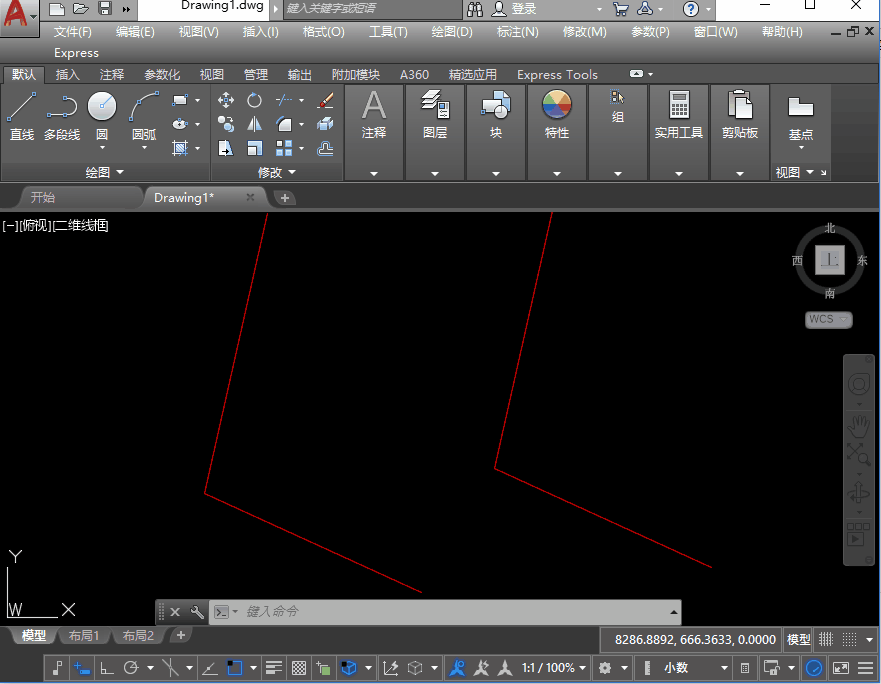

倒斜角CHA的操作是類似的，只是當斜角的兩個距離值設置不同或角度不為45度的時候，選擇的先后順序會影響倒角的效果，如下圖所示。

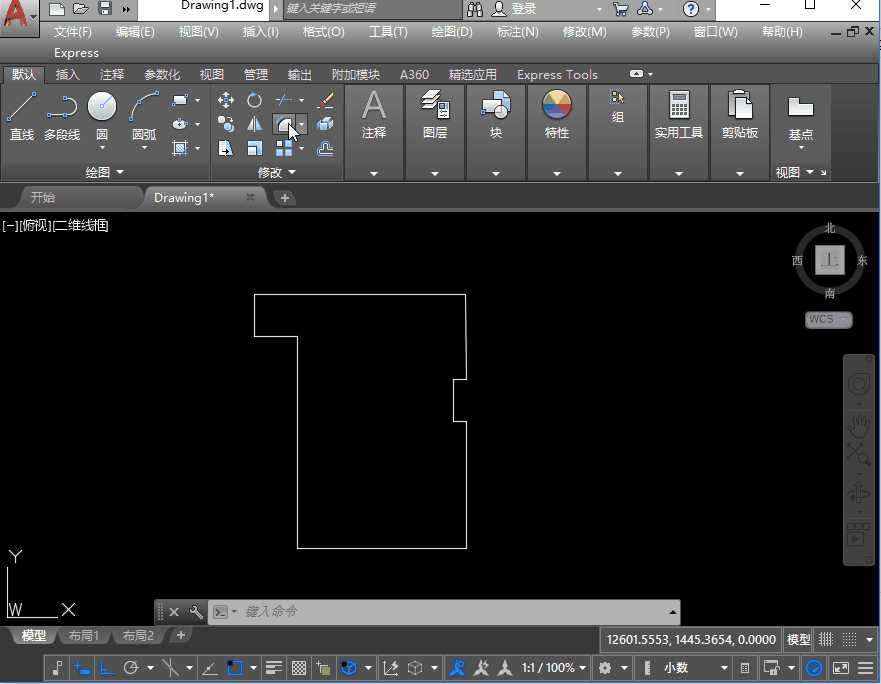

如果一條多段線的各段都要使用相同的倒角，可以輸入多段線P選項，然后只選擇多段線就可以完成全部倒角了，如下圖所示。

如果線段長度不夠倒角就會被忽略，滿足條件的角點就會一次完成倒角。

---提示：下面是廣告，不是本文圖片！---

三維倒角時選擇對象的方法

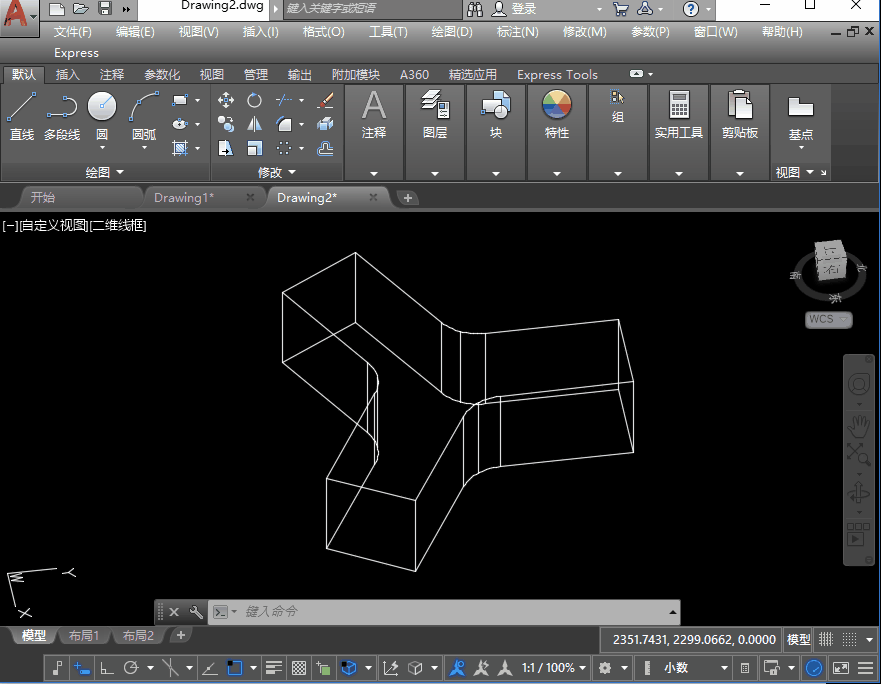

二維圖形需要兩條線才會形成角，而三維圖形則需要兩個面形成角，兩個面相交處會有一條邊界線，而這條邊界線就是要倒的角。執行倒角命令后無需先設置半徑，選擇三維模型后會提示讓輸入倒角半徑，然后直接拾取要倒角的邊就可以了，如下圖所示。

注意：在提示選擇對象時最好在要倒角的邊上單擊，這個邊會自動被選中，這樣可以免得選了其他邊界，還需要取消。

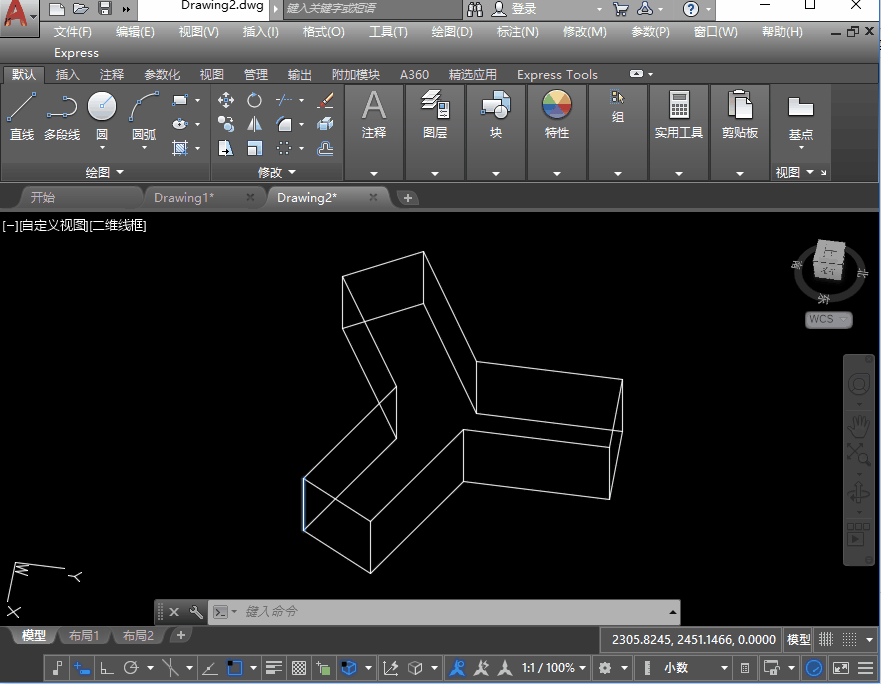

在提示選擇邊的同時還會提示鏈C或環L，可以一次選擇多條連續邊界，下面先看看選擇鏈的效果，如下圖所示。

選擇鏈就是選擇與選定邊界連續的邊，至于如何判斷連續CAD內部應該有一定規則。

選擇環的操作就稍微麻煩一點，就是選擇一個平面的所有邊界，但一條邊屬于兩個平面，所以會提示接受當前選擇或選擇下一個面，如下圖所示。

之前發過關于倒角的文章，但不知大家是否關注到這點細節呢？
