今天這篇文章，想跟大家分享一個計算機科學（PLC編程）的基礎知識：即數據在內存中的存放序列（字節序）的問題。沒看明白？詳細說明下：我們知道，“位”（bit）是計算機數據存儲的最小單位，八個“位”組成一個字節（Byte），兩個字節組成一個“字”（Word），其中一個字節為該“字”的低字節，另一個字節為該“字”的高字節。

好了，現在問題來了：當我們把一個整數（比如十六進制數：0x0384）存放到一個“字”里的時候，可以有兩種存放方法：一種方法可以把“0x03”存放到低字節，把“0x84”存放到高字節；另一種方法正好相反：可以把“0x03”存放到高字節，把“0x84”存放到低字節。

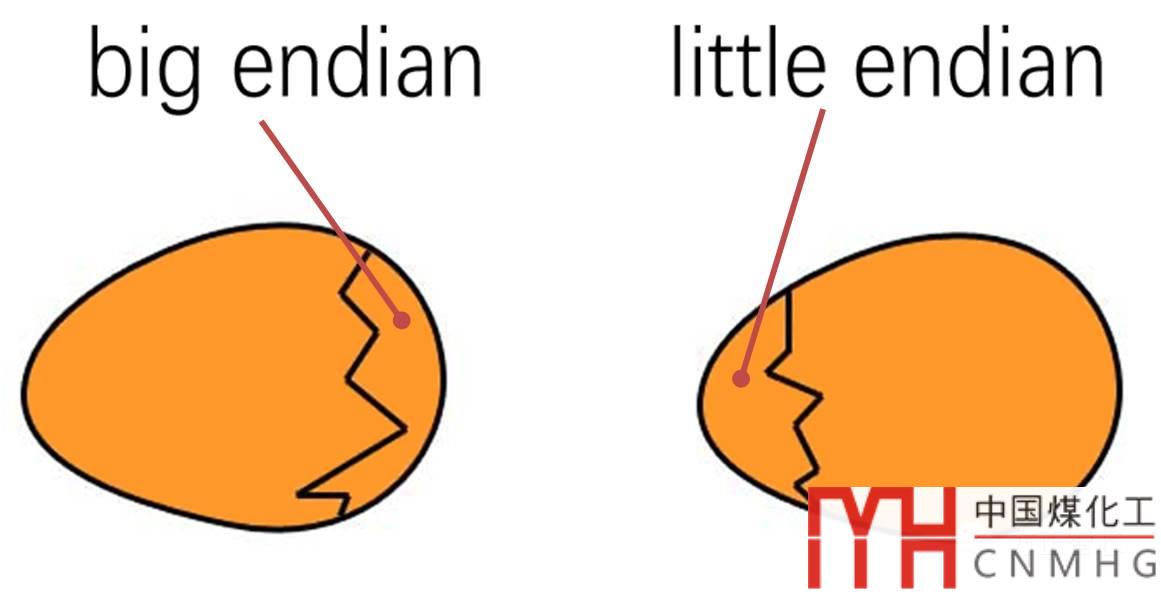

應該使用哪種存放方式呢？這個問題，曾經在計算機科學界引起巨大的爭論。1980年，英國計算機科學家丹尼·科恩（Danny Cohen）發表了一篇題為“在圣戰中祈求和平（On Holy Wars and a Plea for Peace）”（注：北島李工譯）的論文。丹尼·科恩在論文中引述了英國作家喬納森·斯威夫特（Jonathan Swift）于1726出版的一部長篇諷刺小說：格列佛游記（Gulliver's Travels）中的一個故事。故事中小人國的臣民為水煮蛋應該是從大的一端（Big-End）剝開還是小的一端（Little-End）剝開而爭論不休。主張從大的一端（Big-End）把水煮蛋剝開的人被稱為Big-Endian（大端），主張從小的一端（Little-End）把水煮蛋剝開的人被稱為L(zhǎng)ittle-Endian（小端）。

丹尼·科恩在論文中用這個故事進行類比，并提出了最高權重位（Most Significant Bit，MSB）和最低權重位（Least Significant Bit，LSB）的概念。

所謂“最高權重位（MSB）”，是指二進制數制中，位數最大的位。所謂“最低權重位（LSB）”，是指二進制數制中，位數最小的位。比如二進制數：1101，最左邊的“1”，能代表“2”的“3”次方；從左數第二個“1”，能代表“2”的“2”次方；而最右邊的“1”，代表“2”的“0”次方。可見最左邊的“1”權重最高，所以該位就是“最高權重位（MSB）”，最右邊的“1”權重最低，所以該位就是“最低權重位（LSB）”。

把“最高權重位（MSB）”存放到低字節，把“最低權重位（LSB）”存放到高字節，這種字節序，稱為“大端（Big-Endian）”字節序；相反，把“最低權重位（LSB）”存放到低字節，把“最高權重位（MSB）”存放到高字節，這種字節序，稱為“小端（Little-Endian）”字節序。

比如：要把十六進制數0x01020304，存放到起始地址為0x100的地方。按照大端（Big-Endina）字節序存放的方式，會把0x01存放到起始地址0x100中，把0x04存放到地址0x103中；而如果按照小端（Little-Endian）字節序方式存放，會把0x01存放到地址0x103中，把0x04存放到地址0x100中，如下圖：

英特爾X86的微處理器使用的小端（Little-Endian）字節序，ARM系列單片機使用的是大端（Big-Endian）字節序。西門子S7系列PLC使用大端（Big-Endian）存放方式，比如：給DB801.DBW510賦值W#16#0384(即：0x0384），在線監控發現DB801.DBB510的值為0x03，DB801.DBB511的值為0x84，可見存放方式為大端（Big-Endian）字節序。

網絡傳輸也存在字節序的問題，以太網使用大端（big-endian）字節序，串口通信（RS232）使用小端（little-endian）字節序。

好了，關于字節序就先聊到這里了。另外關于丹尼·科恩（Danny Cohen）那篇著名的論文，我Google到了英文原著，會稍加排版，放到官網本文的末尾，感興趣的可以下載來看看。
