在CAD中提供了多種方法插入圖塊，最常用的方法是插入（I），可以插入當前圖中的圖塊或者某個DWG文件作為圖塊，如果要在當前圖中插入其他圖中的圖塊，大家比較常用的方法是打開另一張圖，從那張圖中復制到當前圖中。實際上，在CAD中，我們可以不必打開另一張圖也可以插入圖中的圖塊，另外，還可以將常用的圖塊保存到工具選項板中，定制成自己的圖庫，在任意圖中調用。

一、直接插入其他圖中的圖塊

按CTRL+2打開設計中心，在左側的文件夾列表中瀏覽到有所需圖塊的圖紙，可以是打開的圖紙，也可以直接到文件夾中瀏覽未打開的圖紙。

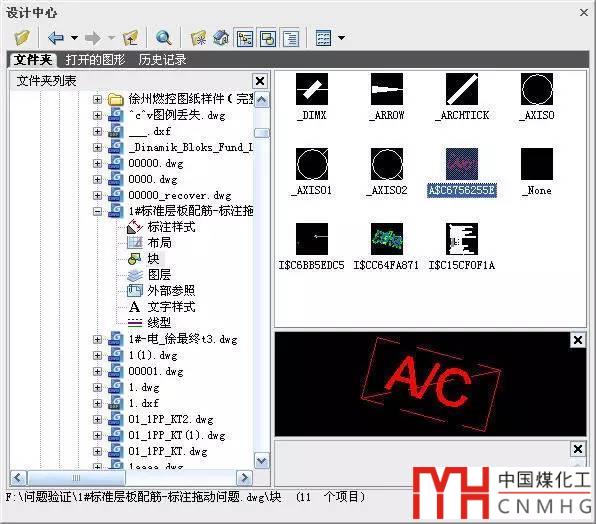

點擊圖紙名前的加號展開圖紙數據，點圖塊前的加號展開顯示圖紙中的圖塊。右側的窗口中就可以顯示圖紙中所有的圖塊，在頂部工具欄可以改變圖塊的顯示方式如下圖所示。

在右側的窗口中找到你要插入的圖塊，點右鍵插入或直接拖入到當前圖中，即可。

設計中心就是CAD中內置的資源管理器，可以查看圖紙中的圖塊及各種格式數據，也可以將這些數據插入或復制粘貼到當前圖中。

每日一貼——CAD設計中心你用過嗎？

如何將其他圖紙的圖層、標注樣式等數據添加到當前圖中？？

--下面是廣告，非本文圖片--

二、先將圖塊添加到工具選項板，然后在工具選項板中插入

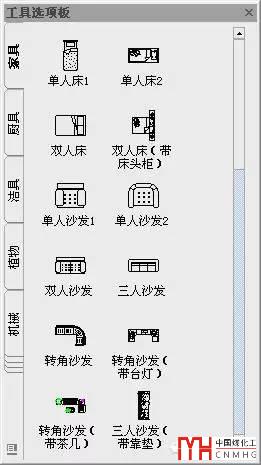

在設計中心中還可以選中某張圖紙中的多個圖塊，右鍵，創建工具選項板，或拖動到現有的工具選項板（CTRL+3）中。工具選項板就象一個圖庫管理器，可以在任意一張圖紙中插入里面的圖塊。如下圖所示。

工具選項板中提供了一些樣例圖庫，但這些圖庫可能并不是我們需要的，我們可以講自己經常使用的圖塊添加到工具選項板中，定制自己的圖庫。添加的方法有很多種，例如用設計中心，或者直接從圖面上往里面拖，甚至從WINDOWS的資源管理器里直接將圖塊的DWG文件拖放到工具選項板中。

每日一貼——你用CAD的工具選項板嗎?

此技巧適用AutoCAD、浩辰CAD等類似的CAD軟件。
