之前也發過幾篇關于動態塊的文章，但講解得并不系統，其實手頭有有些素材，只是一直懶于整理。最近問到動態塊的網友不少，雖說將之前發的一些文章鏈接發給了他們，但覺得這些文章可能無法完全解決他們的問題，覺得有必要將手頭關于動態塊的資料整理一下，分享給大家。

今天先簡單介紹一下什么是動態塊。

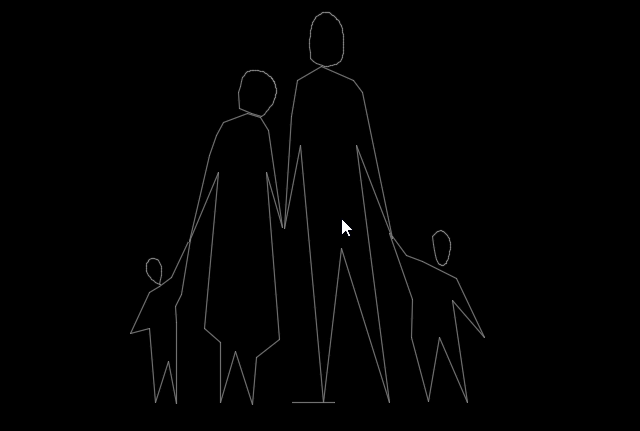

上圖中的圖塊被選中后，右上角就會出現一個箭頭形的夾點，單擊此夾點會顯示一個列表，在列表中選擇一個狀態，圖塊就會顯示成不同狀態，這就是所謂的動態塊。

通俗地說，動態塊就是“會動”的塊，所謂“會動”，是指可以根據需要對塊的整體或局部進行動態調整。“會動”使動態塊不但像塊一樣有整體操作的優勢，而且擁有塊所沒有的局部調整功能。

參數和動作是實現動態塊動態功能的兩個內部因素，如果將參數比作“原料”，那動作就可以比為“加工工藝”，塊編輯器可以比作“生產車間”，動態塊可以比作“產品”。我們知道，原料在生產車間里按某種加工工藝加工就可以形成產品，也就是說，動態塊（產品）是參數（原料）在塊編輯器（生產車間）內被動作（加工工藝）加工的結果。當然，參數（原料）不一樣，動作（加工工藝）不一樣，得到的動態塊（產品）就不一樣，而且，就像并非所有生產工藝都適用于所有原料一樣，并不是每一個動作都可以和任意參數配對作用，比如：線性參數就不可以和旋轉動作配對。

--下面是廣告，非本文圖片--

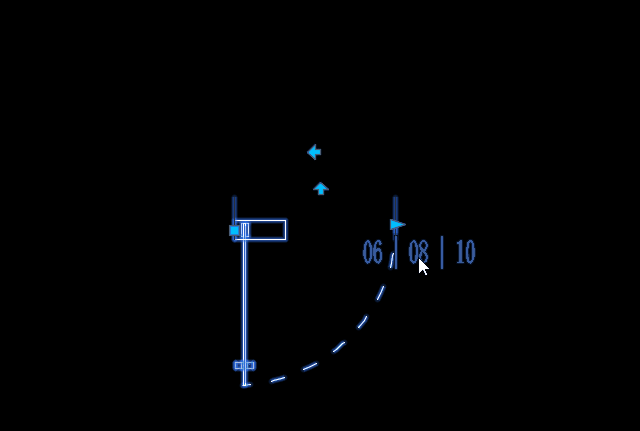

通過參數和動作的配合，動態塊可以輕松實現旋轉、翻轉、查詢等各種各樣的動態功能，例如：下圖所示的“門”動態塊就可以實現多種動態調整功能。

上面兩個實例都在今天分享的動態圖塊中，感興趣的可以打開看一下，看看動態塊是怎么回事。

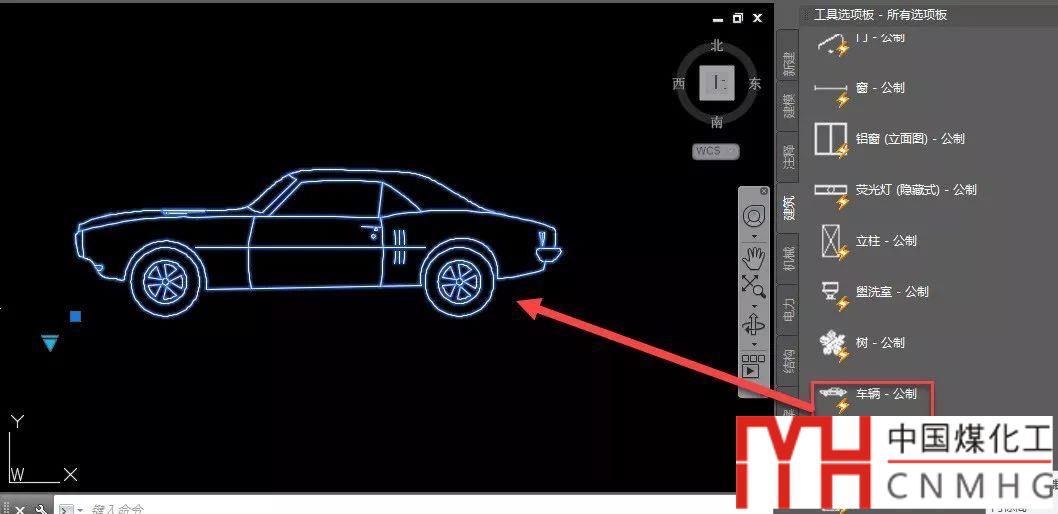

其實在CAD的工具選項板（CTR+3）中就自帶了很多動態塊的圖里，可以直接插入到圖中觀察效果。

每日一貼——你用CAD的工具選項板嗎?

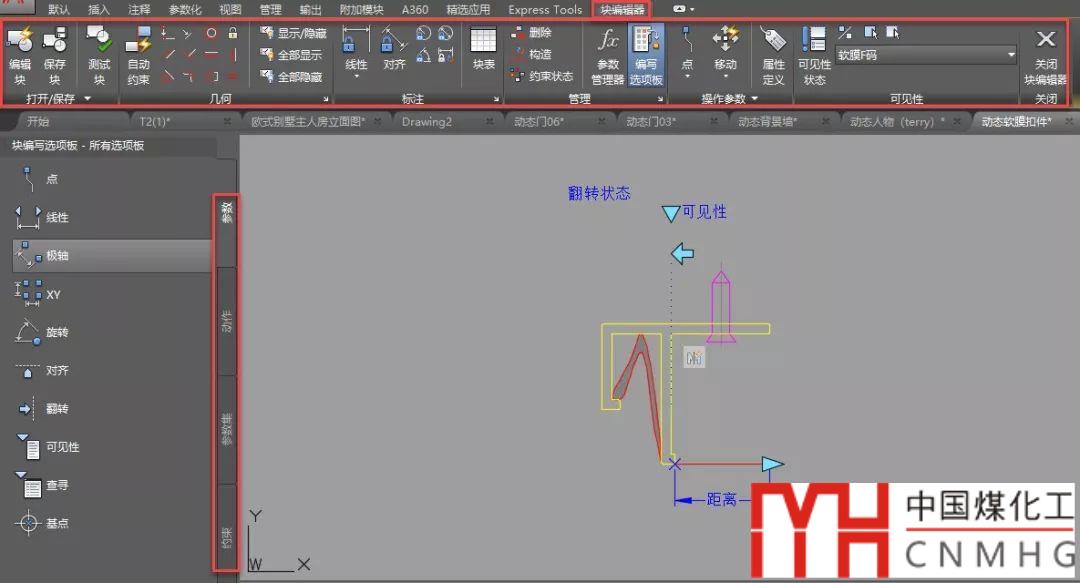

想了解這些動態塊到底怎么做出來的也很簡單，雙擊這些圖塊進入塊編輯器就能看個大概，如下圖所示。

在動態塊中可以設置參數、動作、幾何約束、標注約束、可見性、查詢列表，不光初學者看到這個界面會頭大，估計很多CAD高手也不一定全能弄明白。不過我們也不一定要將所有功能都掌握，只要能掌握我們需要的功能就好，掌握常規的參數和動作設置并不太困難，之前也發過幾個例子，不妨先看一下。很多高手就是通過看CAD和網上的動態塊例子學會的。

今天的講解就到此為止，希望能幫助初學者對動態塊有個初步的了解，后面再詳細結合實例來講解這些參數的使用方法。
