CAD偏移多段線時都是針對整條線的，網上看到一個插件可以偏移多段線的某一段，而且在偏移時能保留多段線的線寬。之前在博客里分享過，今天有網友說鏈接失效了，看來還是有人需要的，那就在信息里再分享一下。

使用方法如下：

1、在CAD中輸入AP，加載下載的LSP程序：OffsetSectionV1-1.lsp

2、加載成功后，輸入offsec，回車。

插件會依次提示：

Specify Offset<1>:指定偏移距離，可以直接輸入偏移距離，也可以在圖面上拾取兩點

Select LWPolyline: 選擇要偏移的多段線

Specify 1st Point:指定要偏移段的第一點

Specify 2nd Point:指定要偏移段的第二點

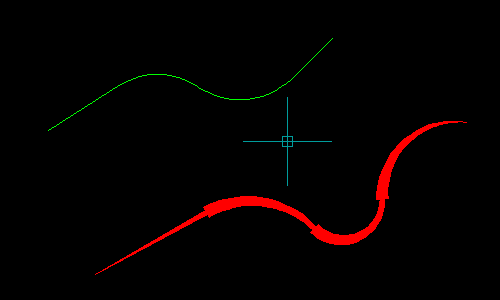

偏移效果參看下面的動畫。

百度網盤下載地址：

https://pan.baidu.com/s/1z1JJUYEZasKD6IyG30Rzmg 密碼：cy2l
