初學者有時會問這樣的問題，為什么一些CAD練習圖講解中在輸入圓弧的半徑的時候會讓輸入負數，例如本信息：初學入門>繪圖練習>CAD繪圖練習（九）。

CAD繪圖練習（九）

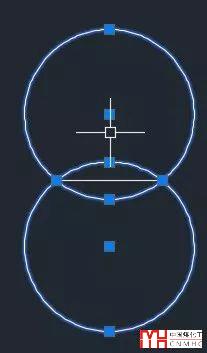

如果在繪制圓弧時候知道圓弧的兩個端點和半徑，滿足這個條件的圓弧并不是唯一的，其實有四條，如下圖所示。

可以看到直線上下兩側分別各有兩段圓弧，一段小于半圓，數學上稱為劣弧，一段大于半圓，數學上稱為優弧。

CAD在繪制圓弧時半徑輸入正負值就是為了解決這個問題，我們可以通過輸入正負數來控制繪制優弧和劣弧。

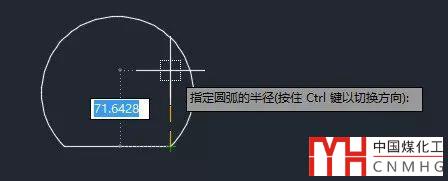

當然并不是輸入正數就是劣弧，輸入負數就是優弧，這個要看具體情況。我們看到滿足條件的圓弧有四條，在用起點、端點和半徑繪制圓弧的時候可以按住CTRL切換方向。圓弧在哪一側是由起點和端點的選擇順序決定的，如果想切換到另一側，需要按住CTRL鍵才能切換到另一側，如下圖所示。

CAD默認會生成劣弧，如果方向正確，輸入正數半徑生成劣弧，輸入負數半徑就會生成優弧。

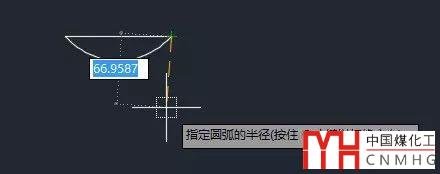

如果方向不正確，按CTRL鍵后將圓弧切換到另一側，默認就變成優弧了，此時輸入正數半徑就會創建優弧，輸入負數就會創建劣弧，如下圖所示。

CAD中有很多諸如此類的小技巧，不斷累積這樣的小技巧，繪圖效率才會越來越高。
