Origin(Pro)：交互式繪圖工具Graph Maker | App 【數據繪圖】
概 述
名稱：Graph Maker
作者：OriginLab Technical Support
版本要求：2019
用途：Create graph with grouped data interactively by drag-and-drop.
.
安裝方法
-

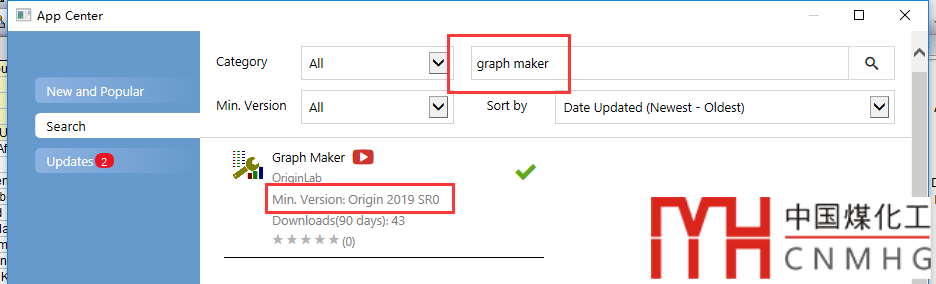

在App center里搜索，然后安裝。【點我打開鏈接，查看詳情】
-
在OriginLab官網上下載Graph Maker.opx文件，然后拖拽到Origin軟件窗口中，完成安裝?！军c我打開鏈接，查看詳情】
使用方法
-
首先激活要進行繪制圖形的數據，即Workbook（如果當前激活的已經畫好的圖形，則Graph Maker插件則是灰色的，不可以選中）。
-
在左側Apps窗口中找到Graph Maker，點擊打開交互繪圖對話框。
-
根據數據類型及格式，選擇不同的圖形類型，進行交互式繪圖。
參數設置
-
Columns：列出當前worksheet中所有的數據列，可以更換identifier，比如long name還是short name，還可以選擇排列方式。
-
圖形類型：包括散點圖、折線圖、散點+折線圖、柱形圖、箱型圖和統計直方圖。
-
Data：設定X、Y軸的數據，可以多組Y，并不是多Y軸圖。
-
Panel：用于控制水平和豎直方向上的分組數據，類似Trellis plot（后續會有該類型圖形的教程。）
-
Modifiers：用于修飾散點、曲線的顏色、形狀、線型等格式，是基于colormap填色的。
-
Fitting：對于散點圖，會有擬合選項，可以顯示擬合曲線、擬合方程已及可信限等信息?！娟P于可信性，點擊鏈接打開查看更多內容】
-
Output：兩種模式，Page模式，創建的圖形的頁面大小是固定的；Window模式，創建的圖形的頁面大小隨窗口的變化而變化。
所用軟件：OriginLab OriginPro 2019@Windows 10 pro。
