之前結果過創建、插入、編輯等相關的操作，其實創建圖塊時并不只是簡簡單單地把圖形畫好，而是需要很好地規劃，我們將來會對圖塊進行哪些操作，比如圖塊是否需要跟所在圖層的特性保一直，持是否需要單獨修改圖塊內部圖形的顏色等等，這些最好在創建圖塊前都設置好，免得使用時發現不對再修改，有些特性即使是用塊編輯器也是無法修改的。

塊中圖形的圖層繼承性

如果創建圖塊前圖形在0層，則在插入圖塊時，這些圖形在當前層，顯示和屬性可以用圖層來控制；如果創建圖塊前圖形不在0層，則無論圖塊插入到哪一層，圖形始終在原來的圖層上，不會跟隨插入圖層的變化。如果圖形的屬性設置為BYLAYER隨層，則屬性跟隨所在圖層變化，如果設置為BYBLOCK，則跟隨圖塊的屬性變化，如果設置成固定的值，則無法通過圖層和圖塊控制這些圖形的屬性，只能用塊編輯和參照編輯來修改。

這么說起來很抽象，不好理解，我們不妨通過一個最明顯的顏色屬性的實例來看一下不同設置的效果。

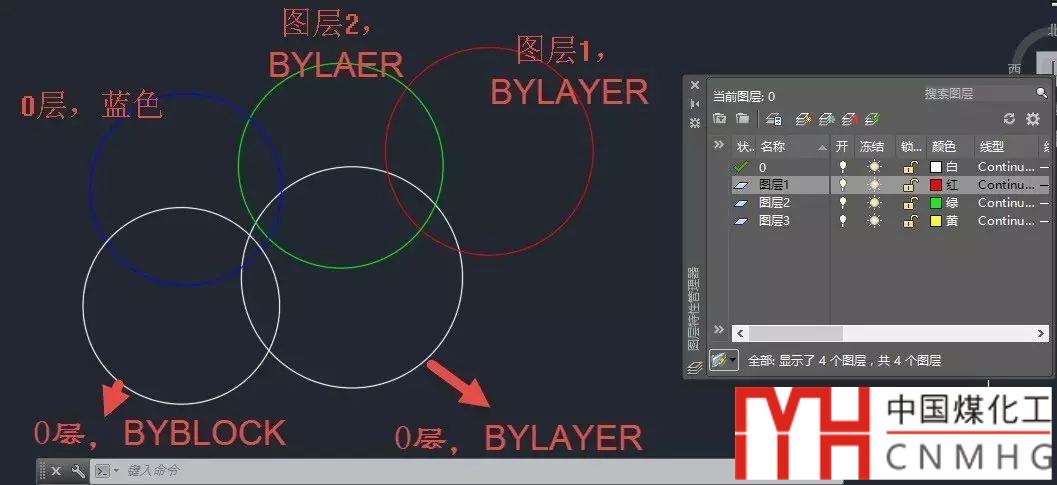

1、新建一張圖紙，新建3個圖層，圖層1為紅色，圖層2為綠色，圖層3為黃色，在0層上畫三個圓，顏色分別設置為BYLAYER、BYBLOCK和藍色，在圖層1上畫一個圓，顏色為BYLAYER，圖層2上畫一個圓，顏色為BYLAYER，如下圖所示。

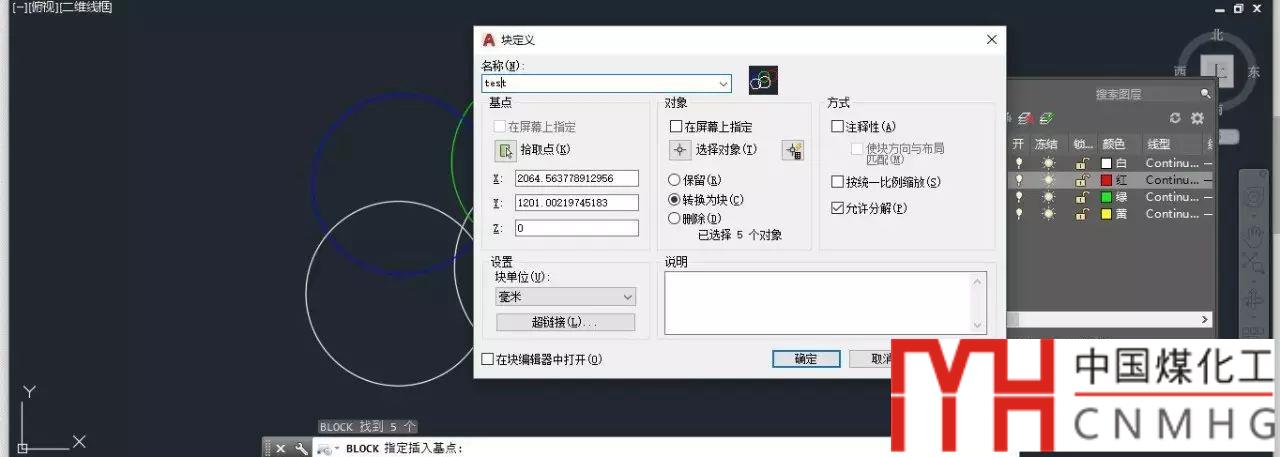

2、確認當前圖層是0層，框選所有圓，輸入B，給圖塊起名叫TEST，將拾取5個圓中間任意位置作為圖塊基點，如下圖所示。

步驟3、在圖層下拉列表中選擇圖層3，或在圖層管理器里雙擊圖層3，將黃色的圖層3設置為當前層，如下圖所示。

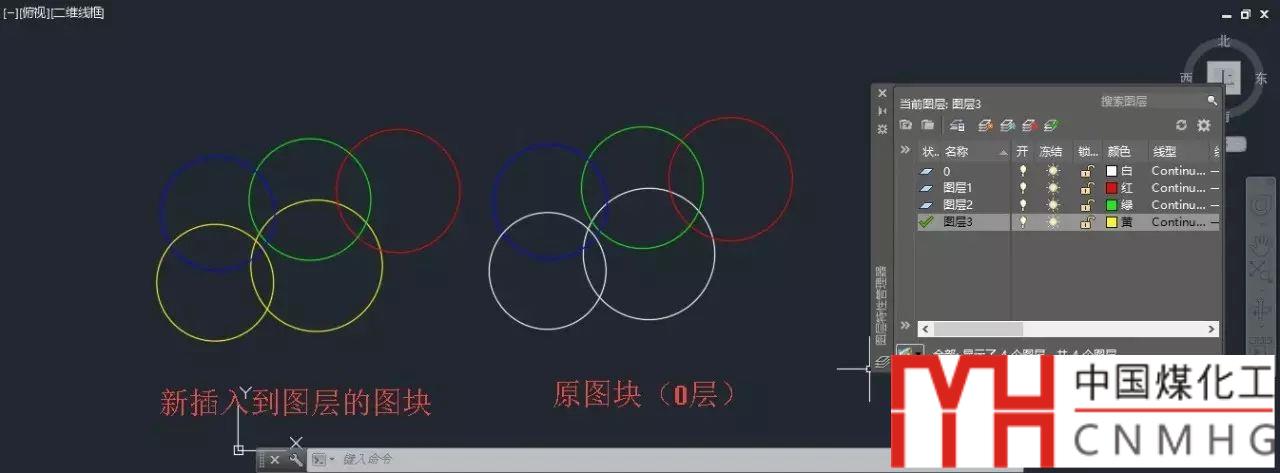

4、輸入I，在插入對話框中選擇剛創建的TEST圖塊，單擊確定按鈕，剛才圖塊的旁邊插入一個新的圖塊，如下圖所示。

5、看到上面的圖形，可以看到原來在0層的圖形都移動到圖層3上，顏色設置為BYLAYER和BYBLOCK（因?yàn)閳D塊的默認顏色屬性是BYLAYER）的圓的顏色變成了黃色，藍色的圓雖然顏色沒有變，但也在圖層3上，下面我們可以通過操作來驗證。

在圖層列表或圖層管理器中單擊0層前的燈泡形按鈕，將0層關閉，如下圖所示。

6、我們可以看到原來在0層上的圖塊中下面三個圓都消失了，而新插入到圖層3的圓這三個圓仍在。

通過這個對比我們可以驗證了前面說的，創建圖塊是在0層的圖形將移動到圖塊所插入的圖層，而原來非0層的圖形（綠色和紅色的圓）無論插入到哪個圖層，始終在原來的圖層，如果不信，可以關閉圖層1和圖層2看看。

下面我們再來看看BYLAER和BYBLOCK的區別。

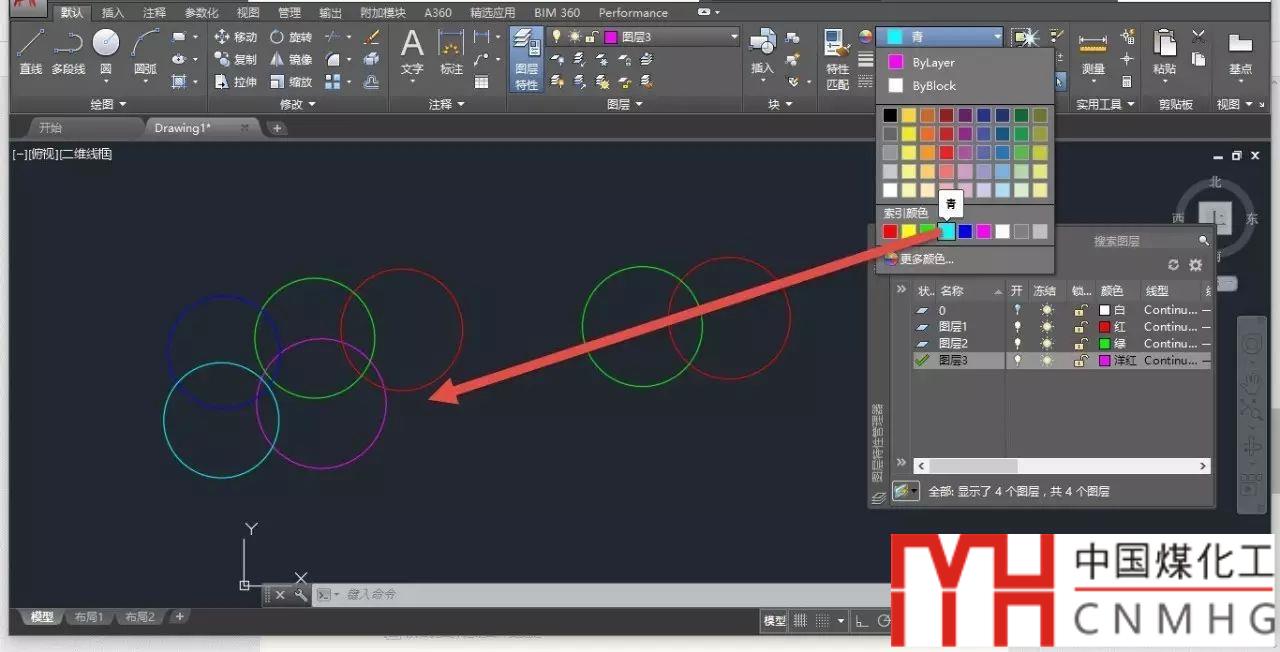

7、將圖層3的顏色調整成洋紅色，我們看到兩個黃色的圓都變成了洋紅色。選擇插入到圖層3上的圖塊，在顏色下拉列表中選擇青色，也就是圖塊本身的顏色不再是BYLAYER，而是設置了特定的顏色，如下圖所示。

可以看到之前設置了BYLAYER和固定色（藍色）的圓顏色都沒有變，只有顏色設置成BYBLOCK的圖形顏色變了。

小結

上面的測試我們應該對圖塊中圖形屬性的繼承性有了一定的了解，我們下面來總結一下。

圖層：創建圖塊前圖形在0層，創建圖塊后圖形在圖塊插入時的當前層；創建圖塊前圖層不在0層，無論圖塊插入到哪個層，圖形仍在原來的層。圖塊內圖形和圖塊不在一個圖層可能帶來的后果：關閉其他圖層，圖塊中圖形可能全部消失或部分消失。

顏色、線性、線寬等屬性：如果設置為固定屬性，無論如何修改圖層和圖塊屬性，圖形屬性始終不變；如果希望始終跟所在圖層保持一致，請?jiān)O(shè)置成BYLAYER；如果希望可以通過修改圖塊屬性來調整內部圖形的屬性，可以將圖形屬性設置為BYBLOCK。

不光初學者不知道這些，有很多使用CAD很多年的高手對這些也不是特別了解，希望這篇講解對大家有幫助，大家有什么心得體會請留言。

• 不同版本的圖層管理器界面和操作略有不同，以自己使用的版本為準

• 以上技巧適用于AUTOCAD和浩辰CAD等類似軟件。
